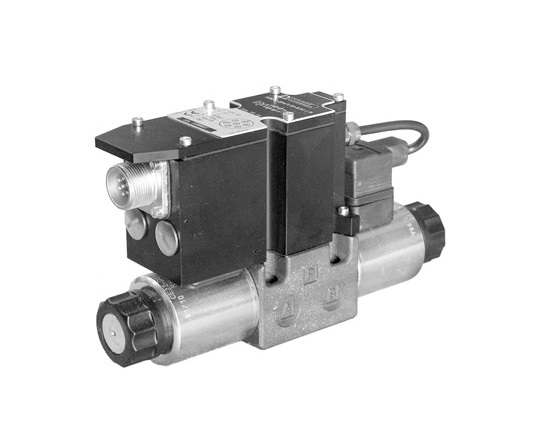

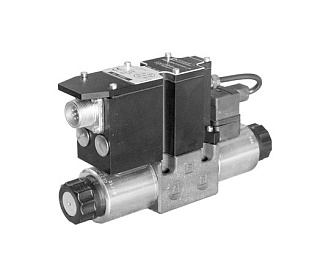

ZDE3G - Клапан редукционный с пилотным пропорциональным электронным управлением и интегрированным электронным блоком CETOP 03
Пропорциональные редукционные клапаны ZDE3G применяются для снижения давления в линиях управления гидравлических систем и поддержания заданного уровня давления при изменении расхода через клапан.
ПНЕВМАКС выполняет подбор и поставку клапанов ZDE3G с пилотным пропорциональным электронным управлением, встроенным электронным блоком и различными вариантами подключения к системе управления.
Клапаны серии ZDE3G представляют собой редукционные клапаны прямого действия с электрическим пропорциональным управлением и интегрированным электронным блоком. Монтажная поверхность соответствует стандарту ISO 4401-03 (CETOP 03).
Принцип работы клапанов ZDE3G
Клапаны ZDE3G используются для снижения давления в линии управления клапанов с пилотным управлением. При изменении расхода через клапан они поддерживают давление на постоянном уровне.
Регулирование давления выполняется плавно пропорционально току, подаваемому на электромагнит. Встроенный электронный блок обеспечивает управление клапаном без применения отдельного внешнего усилителя.
Серия применяется в гидравлических контурах, где требуется стабилизация давления во вторичных линиях управления и настройка параметров работы гидрооборудования.
Особенности клапанов ZDE3G
Основные особенности серии:
- прямое действие с пропорциональным электронным управлением;
- интегрированный электронный блок управления;
- монтажная поверхность ISO 4401-03 (CETOP 03);
- поддержание давления при изменении расхода через клапан;
- варианты исполнения с аналоговыми интерфейсами и интерфейсами полевой шины;
- наличие сигнала контроля тока электромагнита;
- возможность управления цифровыми настройками через драйвер.
Клапаны ZDE3G выпускаются с различными вариантами электронных блоков, включая стандартные исполнения, компактные версии и варианты с подключением к промышленным сетям управления.
Исполнения клапанов ZDE3G
Серия ZDE3G выпускается в нескольких вариантах исполнения:
- ZDE3G-D — редуцирование давления в линиях A и B;
- ZDE3G-SB — редуцирование давления в линии B.
В зависимости от исполнения клапаны оснащаются стандартным электронным блоком, компактным интегрированным электронным блоком или электронным блоком с подключением к полевой шине.
Технические характеристики ZDE3G
| Монтажная поверхность | ISO 4401-03-02-0-05 (CETOP 4.2-4-03-350) |
| Диапазон рабочих давлений в линии P | 30–100 бар |
| Диапазон рабочих давлений в линии T | 0–30 бар |
| Контролируемое давление | 23 бар |
| Максимальный расход | 15 л/мин |
| Гистерезис | менее 3% |
| Воспроизводимость | менее ±1% |
| Температура рабочей жидкости | −20…+80 °C |
| Диапазон вязкости жидкости | 10–400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Класс чистоты жидкости | 18/16/13 по ISO 4406:1999 |
Электронное управление клапанов ZDE3G
Встроенный электронный блок позволяет управлять клапаном напрямую через задающий сигнал и выполнять настройку параметров работы.
Для серии доступны исполнения с:
- аналоговым управлением по напряжению ±10 В;
- аналоговым управлением по току 4–20 мА;
- интерфейсом IO-Link;
- интерфейсом CANopen;
- подключением к полевой шине EtherCAT, Ethernet/IP и Profinet.
Встроенная электроника также обеспечивает контроль состояния электромагнита и передачу диагностической информации в систему управления.
Дополнительное оборудование для клапанов ZDE3G
Для установки и подключения клапанов ZDE3G применяются дополнительные элементы:
- электронные блоки и интерфейсные модули управления;
- соединительные разъемы;
- кабели подключения;
- комплект для сервисного запуска и диагностики LINPC-USB.
Для монтажа клапанов используются плиты:
- PMMD-AI3G — с задним расположением присоединительных отверстий;
- PMMD-AL3G — с боковым расположением присоединительных отверстий.
Размеры портов P, T, A, B — 3/8” BSP.
Купить пропорциональный редукционный клапан ZDE3G
ПНЕВМАКС поставляет пропорциональные редукционные клапаны ZDE3G для промышленных гидравлических систем.
При подборе клапана учитываются:
- требуемый диапазон давления;
- схема подключения гидравлического контура;
- вариант исполнения электронного блока;
- тип управляющего сигнала;
- требования к интеграции в систему управления.
Специалисты ПНЕВМАКС выполняют подбор клапана ZDE3G и дополнительных элементов подключения для конкретного гидравлического оборудования.
Код для заказа:
| 1 | - | 2 | / | 3 | 4 | - | 5 | 6 | 7 |
| ZDE3G | D | 32 | N | E0 | K11 | C |
| 1 | Редукционный клапан со встроенным усилителем для систем управления без обратной связи | |
| 2 | Вариант исполнения |
D = редуцирование давления в каналах A и B SB = редуцирование давления в канале B (электромагнит со стороны A) |
| 3 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39 |
| 4 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
| 5 | Опорный сигнал |
E0 = напряжение 0 / +10 В E1 = ток 4 / 20 мА |
| 6 | Разъем | K11 = 6 контактов + «земля» |
| 7 | Вариант исполнения |
A = внешний разрешающий B = внутренний разрешающий C = 0 В контроль |
Пример кода для заказа: ZDE3G-SB/32N-E1K11B - пропорциональный редукционный клапан прямого действия со встроенным усилителем, 4...20 мА, 23 - 100 бар, 15 л/мин
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
