Гидростанция CTR-KV-B0586 для системы густой смазки стана 2000

Станция CTR-KV-B0586 предназначена для автоматической централизованной подачи пластичной смазки к механизмам стана 2000 в ЛПЦ-2. Система выполнена по двухлинейной схеме: смазочный материал подается к питателям по двум магистралям с попеременным повышением давления, а питатели распределяют заданные порции непосредственно по точкам смазки оборудования.

Проект реализован для механизации и автоматизации процесса смазки прокатного оборудования. Станция работает с пластичной смазкой класса NLGI 2 при номинальном давлении 400 бар и оснащена двумя качающими узлами с кулачковым приводом.

Двухлинейная смазка механизмов стана 2000

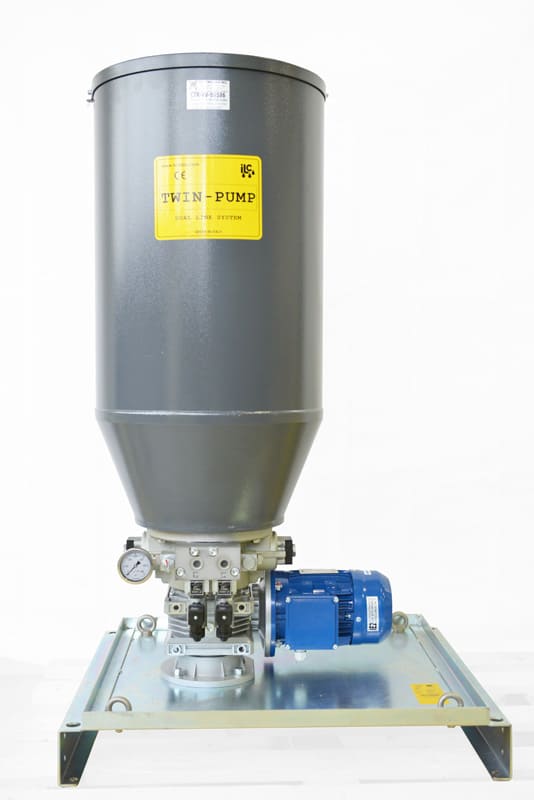

Рабочий бак станции имеет объем 100 л. Для его автоматического пополнения предусмотрен отдельный бочковый насос с пневматическим приводом, устанавливаемый непосредственно на стандартную 200-литровую бочку со смазочным материалом.

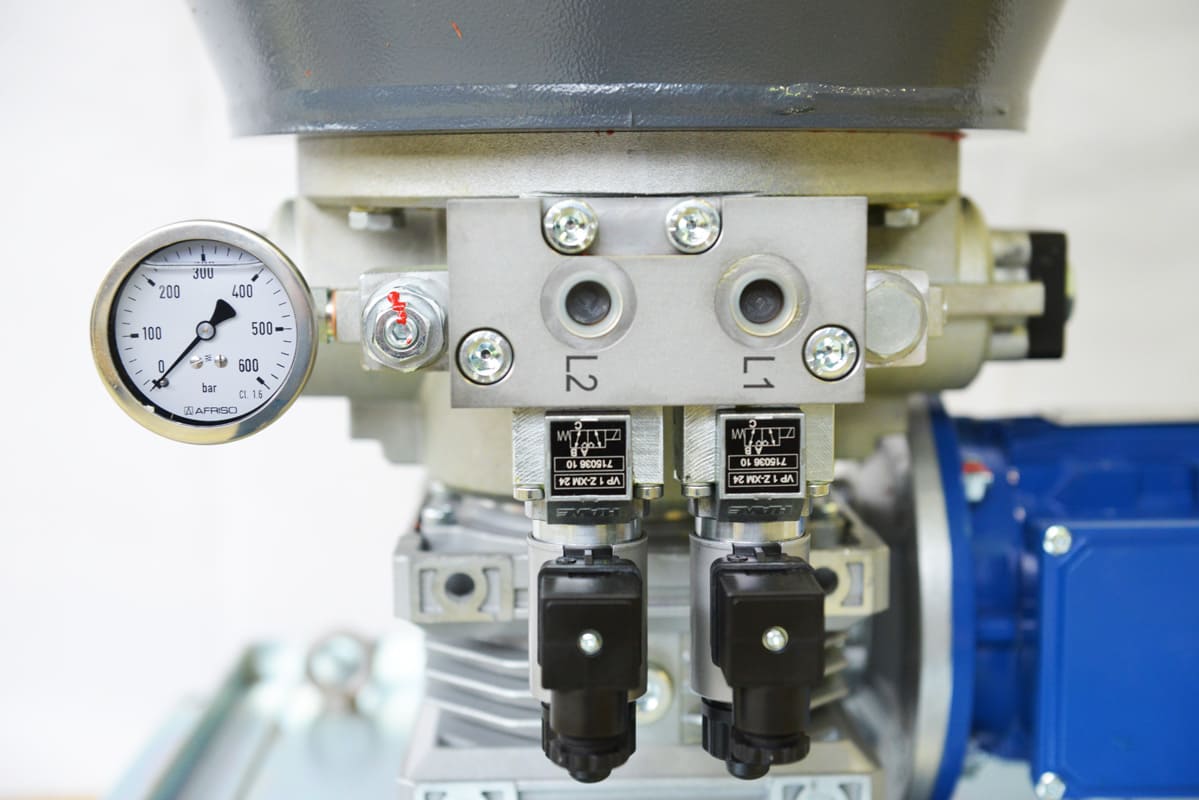

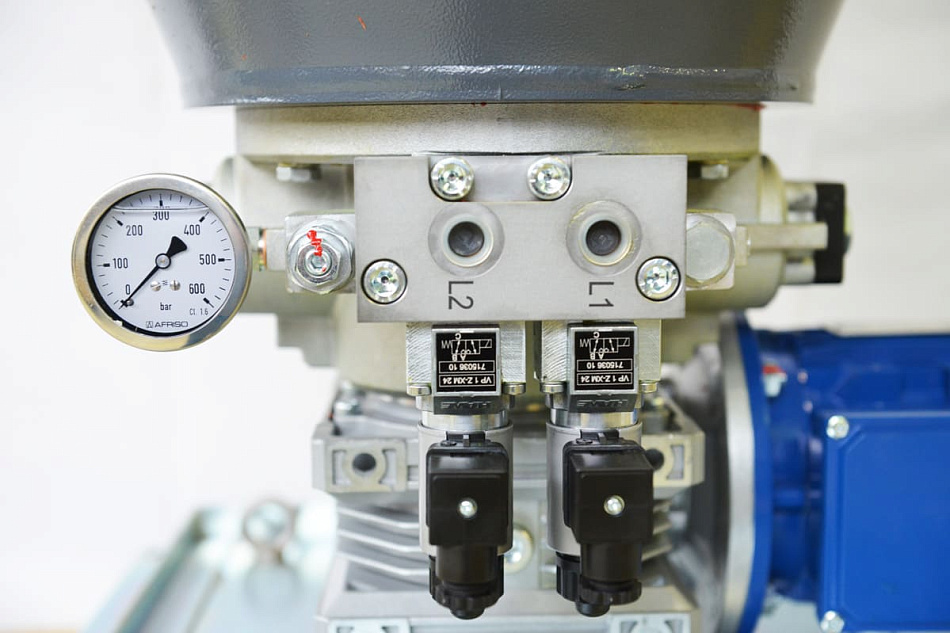

Подача в двух магистралях осуществляется попеременно. На станции предусмотрена регулировка максимального давления и количества смазочного материала, подаваемого в систему за один рабочий цикл; номинальная производительность двух качающих узлов составляет 0,2 + 0,2 л/мин.

Автоматическое управление циклом смазки

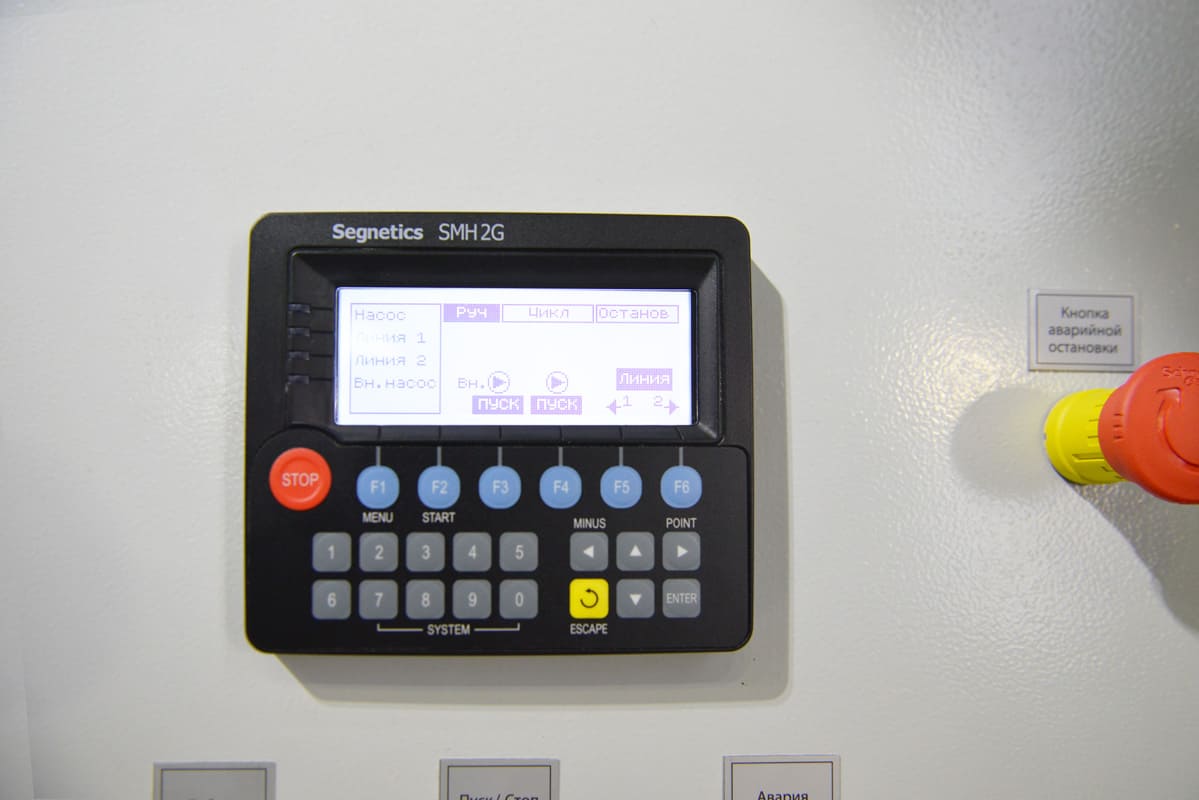

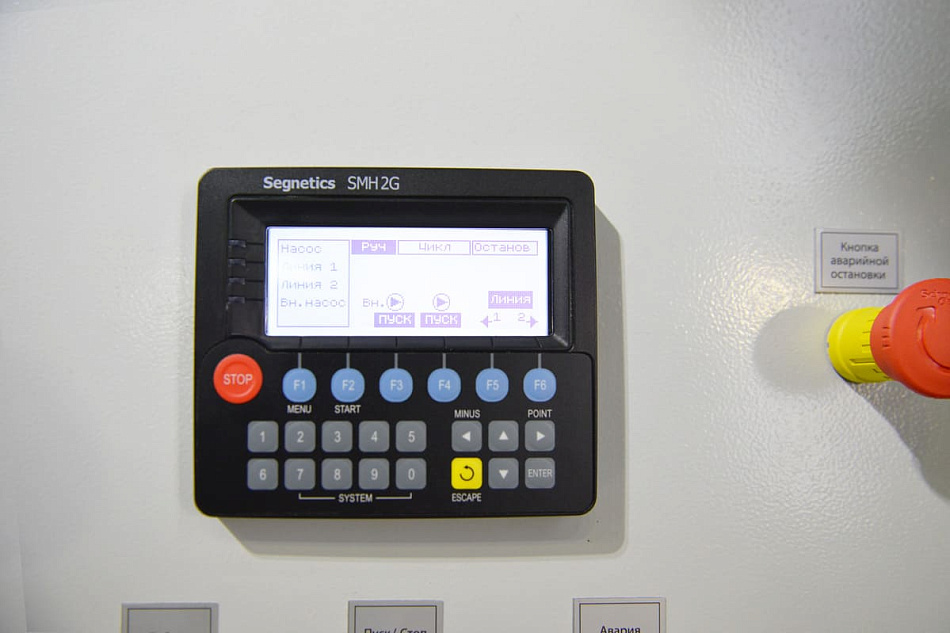

Шкаф управления CTR-KV-B0586.1 обеспечивает автоматический и ручной режимы работы станции. Оператор может задавать продолжительность рабочего цикла и паузы между циклами, контролировать давление в напорных магистралях, текущий режим и состояние оборудования.

Для контроля работы системы используются датчики давления, уровня и температуры, а также средства контроля состояния фильтра. Заправочная линия оборудована фильтром тонкостью 300 мкм; отдельный контур кондиционирования смазочного материала не предусмотрен.
