CTR-KV-C0119 — гидростанция для откачки и закачки охлаждающей жидкости из пресс-форм для литья пластика

Гидростанция CTR-KV-C0119 предназначена для использования в качестве технологической оснастки при обслуживании пресс-форм для литья пластмасс. Решение применяется для операций откачки и закачки охлаждающей жидкости и эксплуатируется в составе производственных линий цехов автомобильной промышленности.

Гидростанция разработана для работы в условиях серийного производства и обеспечивает стабильную и управляемую работу исполнительных механизмов технологической оснастки.

Назначение и область применения

Гидростанция CTR-KV-C0119 используется при выполнении технологических операций, связанных с обслуживанием и подготовкой пресс-форм для литья пластмассовых изделий. Станция обеспечивает питание гидроцилиндров оснастки, задействованной в процессах откачки и закачки охлаждающей жидкости.

Решение рассчитано на применение в цехах по производству деталей интерьера для автомобильной промышленности и может интегрироваться в существующие производственные линии без изменения общей структуры управления.

Конструкция и функциональные возможности

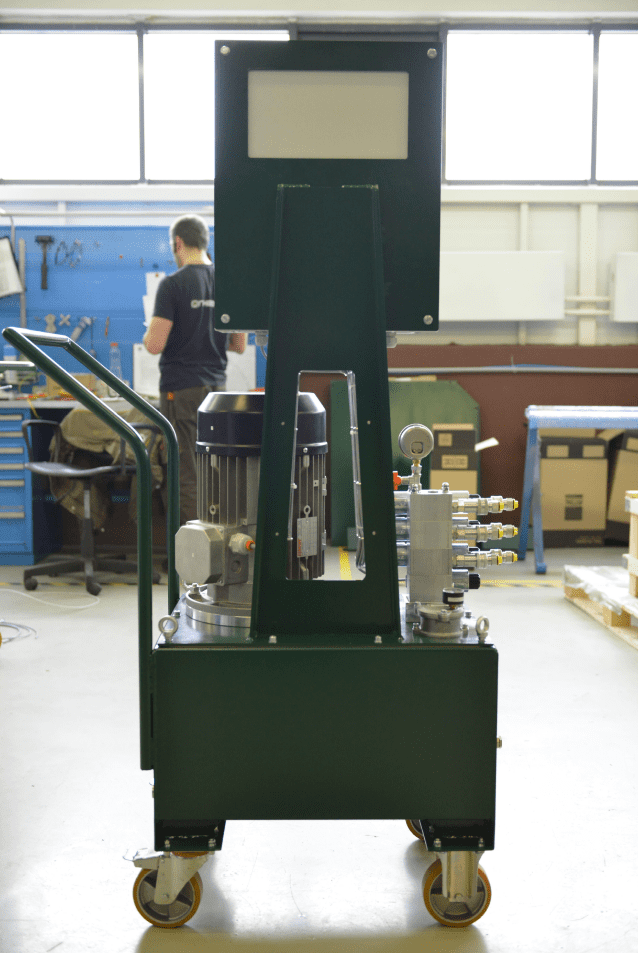

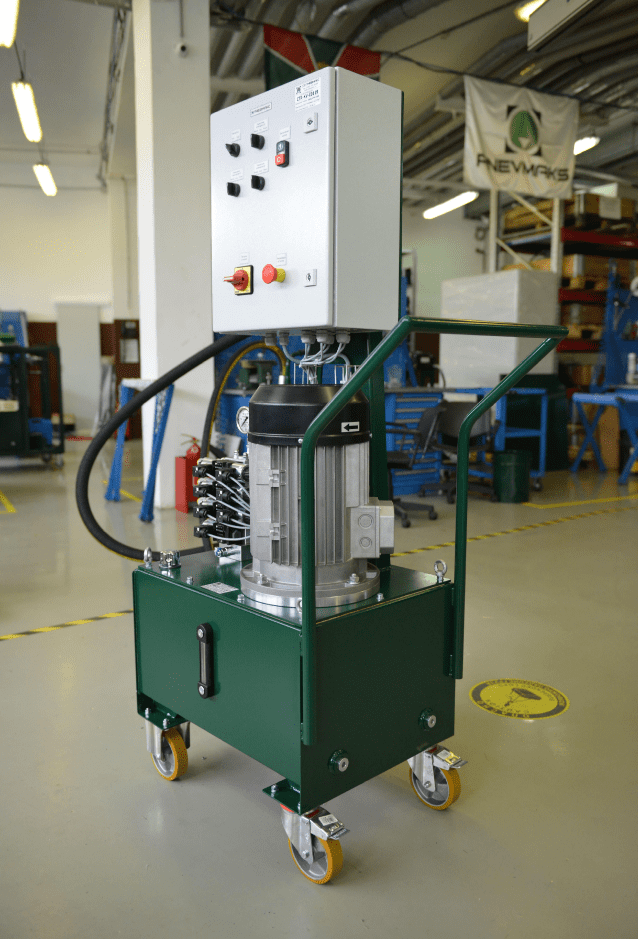

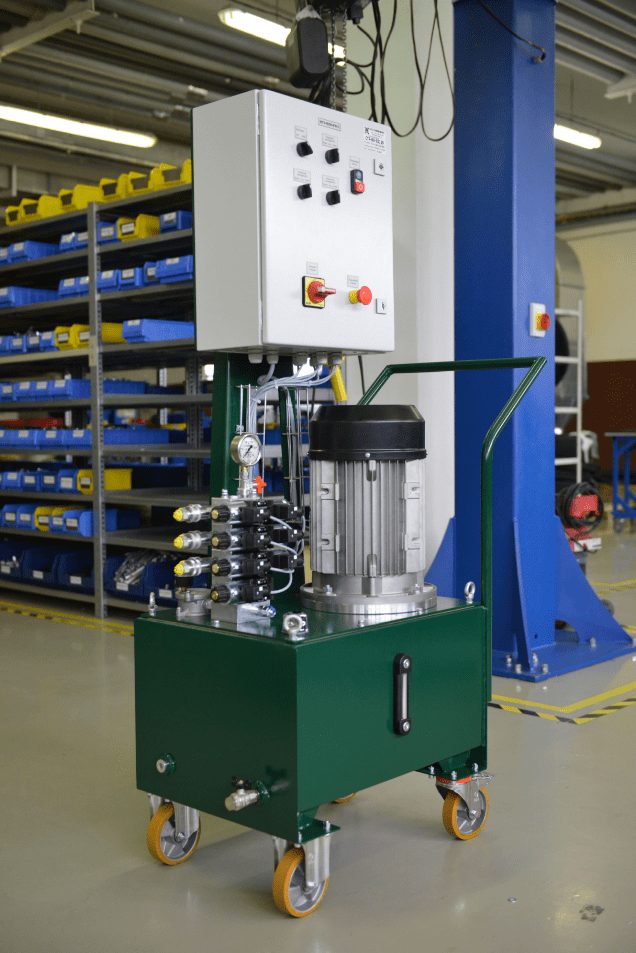

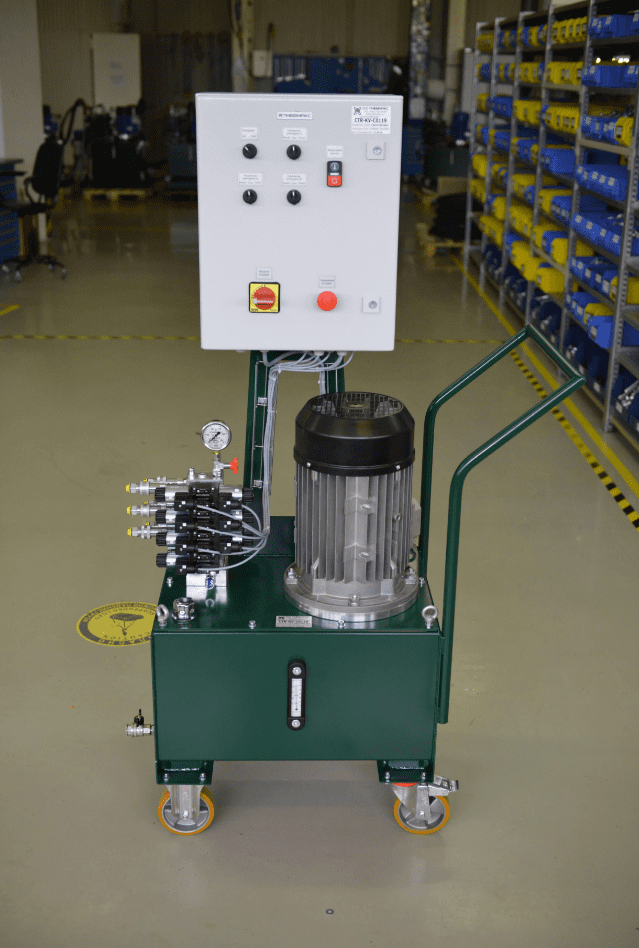

Гидравлическая станция выполнена на базе стандартной модели CTR-KV-SE055-7,5-190-18,9, доработанной в соответствии с требованиями Заказчика. В состав станции входят:

• гидравлическая силовая установка;

• мотор-насосная группа на базе нерегулируемого шестерённого насоса и электродвигателя;

• гидравлическая аппаратура управления;

• система фильтрации рабочей жидкости;

• пульт управления и система контроля параметров.

Маслостанция обеспечивает возможность подключения до трёх гидроцилиндров технологической оснастки. Гидравлическая схема разработана с учётом современных требований к общепромышленным гидравлическим системам. Применяемая гидравлическая аппаратура унифицирована и взаимозаменяема с современными аналогами отечественных и зарубежных производителей.

Система фильтрации и безопасности

Тонкость фильтрации сливного фильтра составляет 25 мкм, что обеспечивает требуемую чистоту рабочей жидкости при заданных режимах эксплуатации.

Для обеспечения безопасной работы оборудования на гидростанции установлены датчики:

• контроля давления;

• контроля максимальной температуры;

• контроля опасного и аварийного уровня рабочей жидкости в баке;

• контроля состояния фильтрующего элемента.

Характеристики станции CTR-KV-C0119
