В разделе представлены проекты ПНЕВМАКС для автоматизированных производственных линий. Компания разрабатывает и производит гидравлические системы для оборудования обработки листового и рулонного металла, линий резки и профилирования, разматывателей, высечных механизмов, установок пробивки отверстий и других технологических комплексов.
Гидропривод согласуется с циклограммой линии и обеспечивает выполнение отдельных операций: фиксацию и размотку рулона, подачу и позиционирование материала, прижим, резку, высечку, пробивку и перемещение рабочих органов. При разработке учитываются требуемое быстродействие, последовательность движений, режим загрузки оборудования и взаимодействие гидростанции с общей системой автоматического управления.
Гидравлические системы автоматизированных производственных линий
В автоматической линии гидропривод является частью общего технологического процесса. Работа гидростанции должна быть согласована с электроприводами, подающими устройствами, датчиками положения и программой управления, поскольку задержка или нестабильность одной операции влияет на производительность всего комплекса.
ПНЕВМАКС реализовала проекты гидравлических систем для линий резки, профилирования и обработки рулонного металла, производства металлических изделий, пробивки отверстий и выполнения сборочных операций. Полученный опыт позволяет разрабатывать гидроприводы как для новых линий, так и для замены оборудования на действующих производственных комплексах.
В зависимости от состава линии гидросистема управляет разматывателями, прижимами, ножевыми балками, высечными штампами, устройствами подачи и фиксации материала. Параметры гидростанции определяются требуемыми усилиями, скоростью рабочих движений, продолжительностью цикла и последовательностью включения исполнительных механизмов.
Гидроприводы линий обработки листового и рулонного металла
Линии обработки рулонного металла объединяют несколько последовательно работающих участков: размотку рулона, правку и подачу полосы, профилирование, резку и передачу готовой заготовки. Гидравлическая система обеспечивает движение вспомогательных механизмов и выполняет операции, требующие значительного усилия при компактных размерах привода.

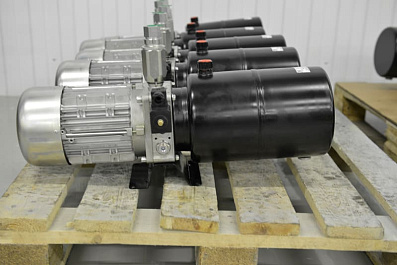

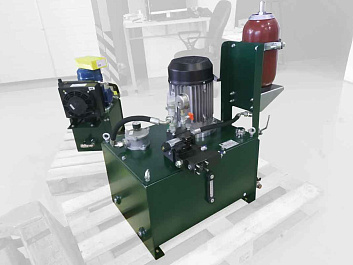

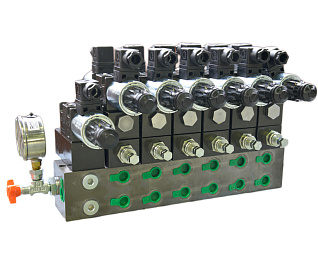

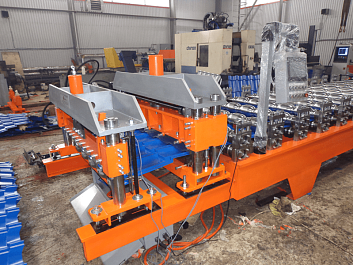

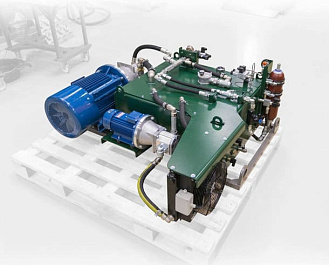

Опыт ПНЕВМАКС включает гидростанции для линий продольно-поперечной резки, перемотки и холодного профилирования металла, а также для производства профнастила, металлочерепицы и металлопрофиля. В этих проектах гидропривод управлял механизмами размотки, прижима, резки и позиционирования материала.
При разработке учитываются ширина и толщина полосы, масса рулона, скорость прохождения материала и производительность линии. Гидравлические контуры настраиваются под цикл оборудования и обеспечивают требуемую последовательность операций без остановки основного технологического процесса.
Управление размоткой и подачей рулонного материала
Разматыватель удерживает рулон и обеспечивает контролируемую подачу полосы в линию. Гидропривод может выполнять разжим оправки, фиксацию рулона, подъём и позиционирование поддерживающих элементов, управление прижимными роликами и другие вспомогательные движения.
ПНЕВМАКС реализовала проекты гидравлических систем для разматывателей, работающих в составе линий обработки металла и производства металлических изделий. Конструкция привода согласовывается с массой и геометрией рулона, направлением подачи, скоростью линии и требованиями к устойчивому положению материала.
Стабильная работа разматывающего оборудования снижает риск перекоса полосы, рывков при подаче и нарушения геометрии готового профиля. Для наладки и обслуживания предусматриваются отдельные режимы управления исполнительными механизмами.
Гидроприводы операций резки и высечки
Гильотины, ножницы и высечные механизмы выполняют кратковременные рабочие движения с высоким усилием. Гидросистема должна обеспечивать быстрый подвод рабочего органа, выполнение реза или высечки, возврат в исходное положение и безопасное удержание подвижных частей между циклами.

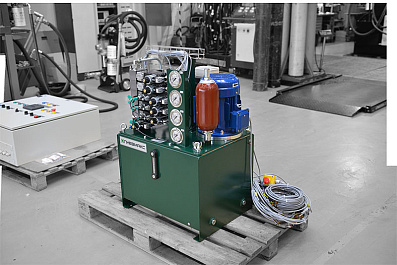

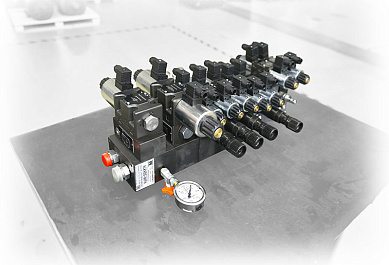

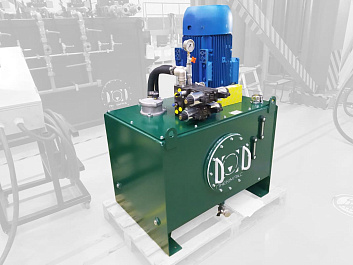

ПНЕВМАКС разработала гидростанции и гидроблоки для гильотин, линий гидравлической резки и блоков высечных штампов. Эти проекты подтверждают опыт создания приводов с заданной продолжительностью цикла и возможностью управления несколькими рабочими механизмами.
Для операций с высоким кратковременным расходом могут применяться гидроаккумуляторы. Они накапливают рабочую жидкость между циклами и отдают её во время рабочего хода, позволяя обеспечить необходимое быстродействие без увеличения постоянной мощности насосной установки.
Гидросистемы линий пробивки и сборочных операций
В автоматизированных линиях гидропривод применяется для пробивки отверстий, запрессовки заклёпок, фиксации деталей и перемещения технологической оснастки. Последовательность движений задаётся системой управления линии, а гидравлическая часть обеспечивает требуемое усилие и удержание рабочих органов.
ПНЕВМАКС реализовала гидростанцию для автоматической линии пробивки отверстий и запрессовки заклёпок. Опыт проекта применим к другим комплексам, в которых несколько гидравлических операций должны выполняться в установленной последовательности и быть синхронизированы с подачей заготовок.
Количество независимых контуров, тип гидрораспределителей и состав средств контроля определяются числом исполнительных механизмов, частотой циклов и требованиями к точности позиционирования.
Интеграция гидростанции в систему управления линии
Гидростанция автоматической линии обычно получает команды от общего программируемого контроллера. Система управления формирует последовательность операций, а гидравлическое оборудование выполняет движения и передаёт информацию о давлении, температуре, уровне рабочей жидкости, положении механизмов и состоянии фильтров.
При разработке ПНЕВМАКС согласует гидравлическую и электрическую части проекта: алгоритмы включения насосов, разгрузку системы в паузах, управление клапанами, обработку аварийных сигналов и режимы ручной наладки. Это позволяет включить гидропривод в общую архитектуру линии без дублирования функций основного контроллера.
Для линий с неодинаковой нагрузкой на разных этапах цикла могут применяться несколько насосных групп, независимые гидравлические контуры или аккумуляторное питание отдельных операций. Конфигурация системы выбирается по фактическому графику потребления расхода и давления.
Замена гидростанций действующих автоматических линий
При модернизации автоматизированного комплекса новая гидростанция должна быть совместима с существующими исполнительными механизмами, трубопроводами и системой управления. До разработки уточняются рабочие давления и расходы, циклограмма, присоединительные размеры и логика взаимодействия оборудования.
ПНЕВМАКС имеет опыт замены устаревших и импортных гидростанций линий обработки листового металла. Новое оборудование проектируется с учётом существующей компоновки, доступного пространства и требований к сокращению продолжительности остановки производства.
При необходимости производительность, фильтрация, охлаждение и средства диагностики пересматриваются с учётом фактического режима эксплуатации линии. Подробнее о работе по диагностике и замене оборудования смотри в разделе модернизации гидравлических систем.
Разработка гидросистемы для автоматической линии
Исходными данными для разработки служат состав линии, назначение каждого исполнительного механизма, требуемые усилия, скорости и продолжительность операций. Дополнительно определяются допустимая температура рабочей жидкости, требования к чистоте масла, режим работы и перечень сигналов для обмена с системой автоматизации.
ПНЕВМАКС разрабатывает и производит гидростанции, гидроблоки и комплексные гидравлические системы для автоматизированного оборудования. В поставку в зависимости от задачи входят исполнительные механизмы, трубная обвязка, шкаф управления, датчики, контуры фильтрации и охлаждения, комплект документации и запасные части.
Монтаж и ввод гидравлического оборудования собственного производства выполняются с шеф-монтажом и пусконаладочными работами. Проверка взаимодействия гидростанции с автоматикой линии проводится по согласованной циклограмме оборудования.
