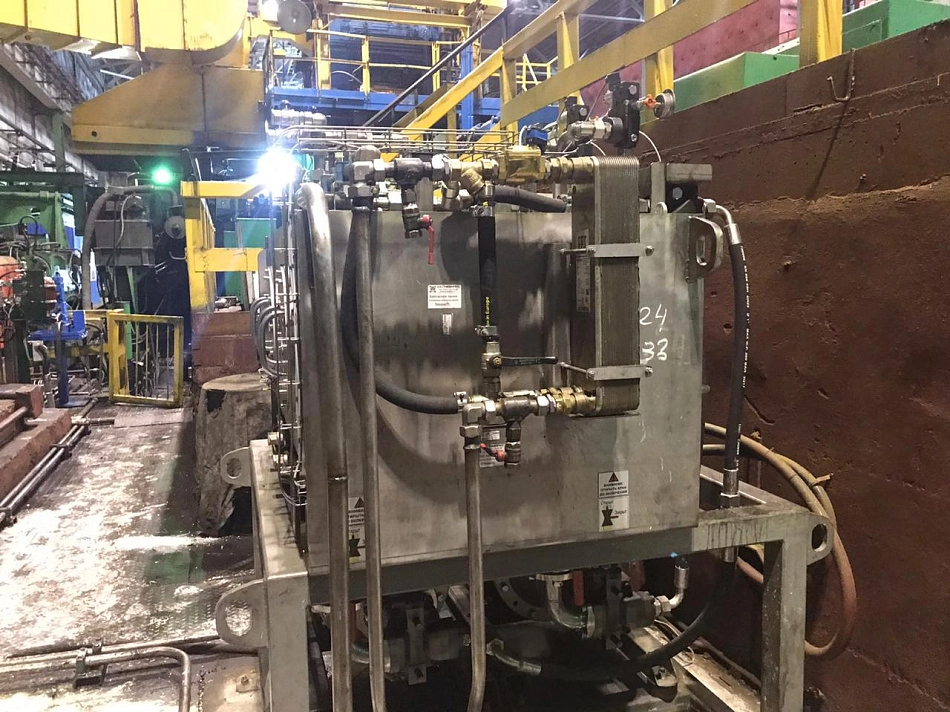

Гидростанция CTR-KV-С0088 для плавающего разматывателя и противоизломного ролика

‹›

Характеристики:

Гидростанция CTR-KV-С0078 предназначена для системы центрирования разматывателя и противоизломного ролика. Гидростанция разработана в рамках модернизации гидросистемы дрессировочного стана №2 в цехе производства плоского проката. Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.

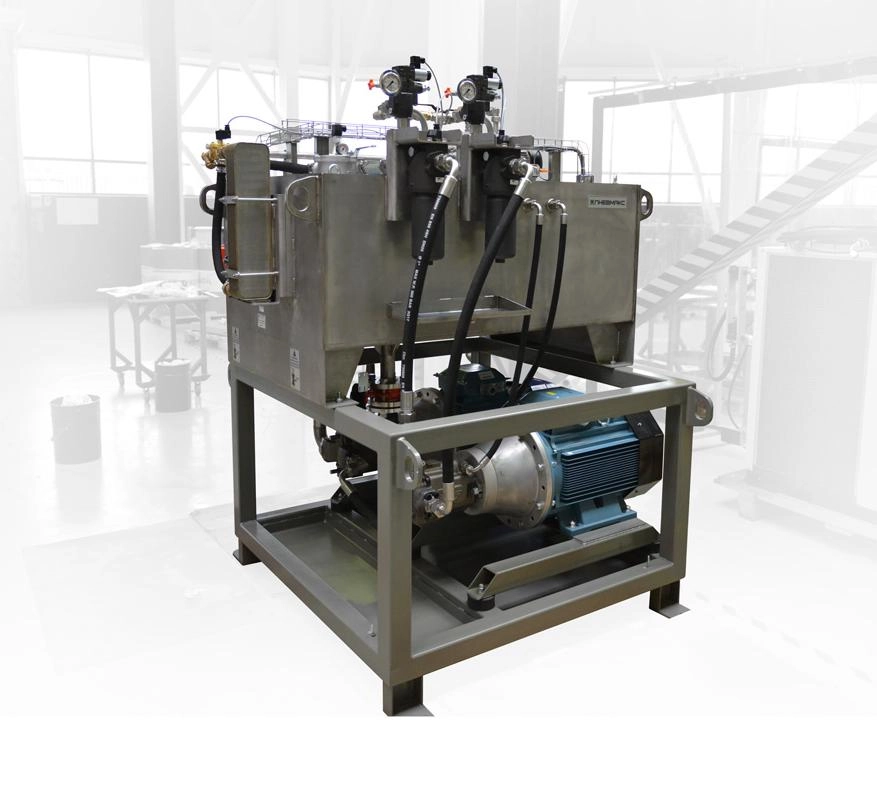

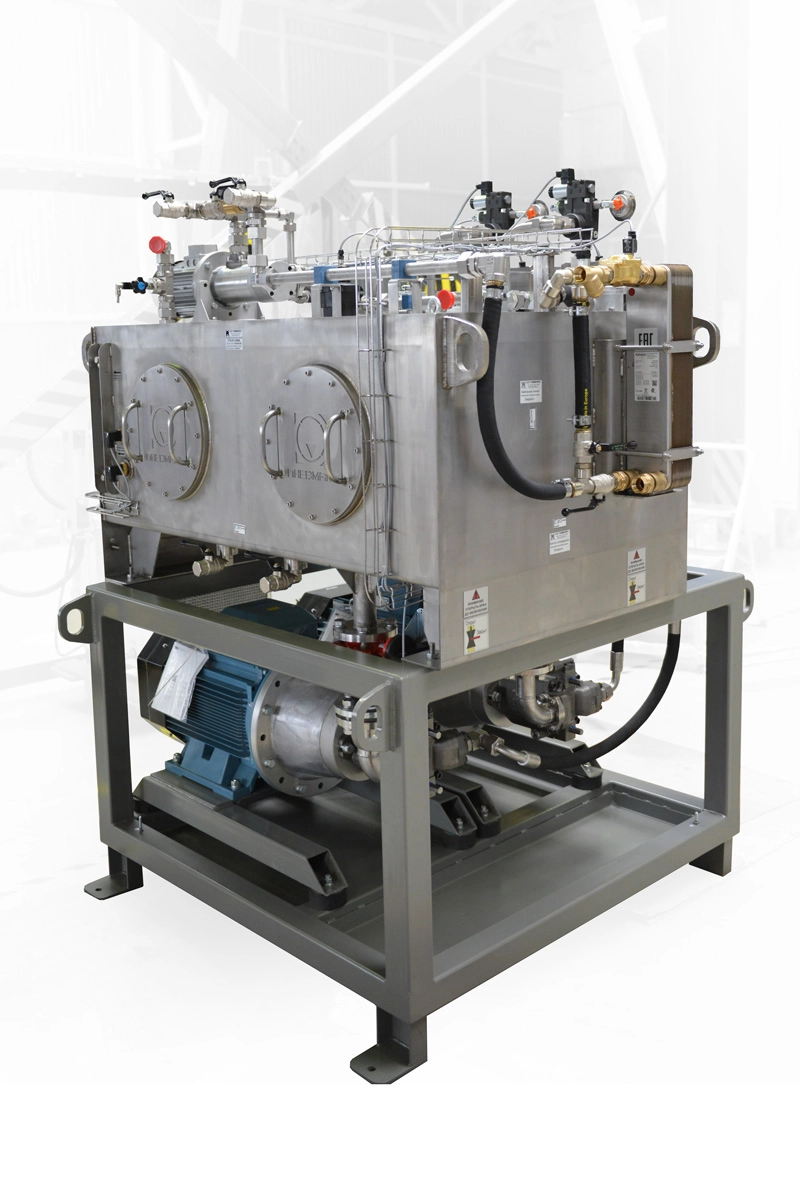

Гидростанция имеет классическое исполнение источника гидравлической энергии, имеющего в своем составе:

• 2 регулируемых аксиально-поршневых насоса с регуляторами давления (основной + резервный);
• Предохранительные клапаны с электроразгрузкой;
• Контур кондиционирования и фильтрации рабочей жидкости;
• Систему для наполнения гидробака рабочей жидкостью из сторонних емкостей (например, стандартных бочек) и принудительной откачки;
• Гидробак, трубопроводы и фитинги выполнены из нержавеющей стали.

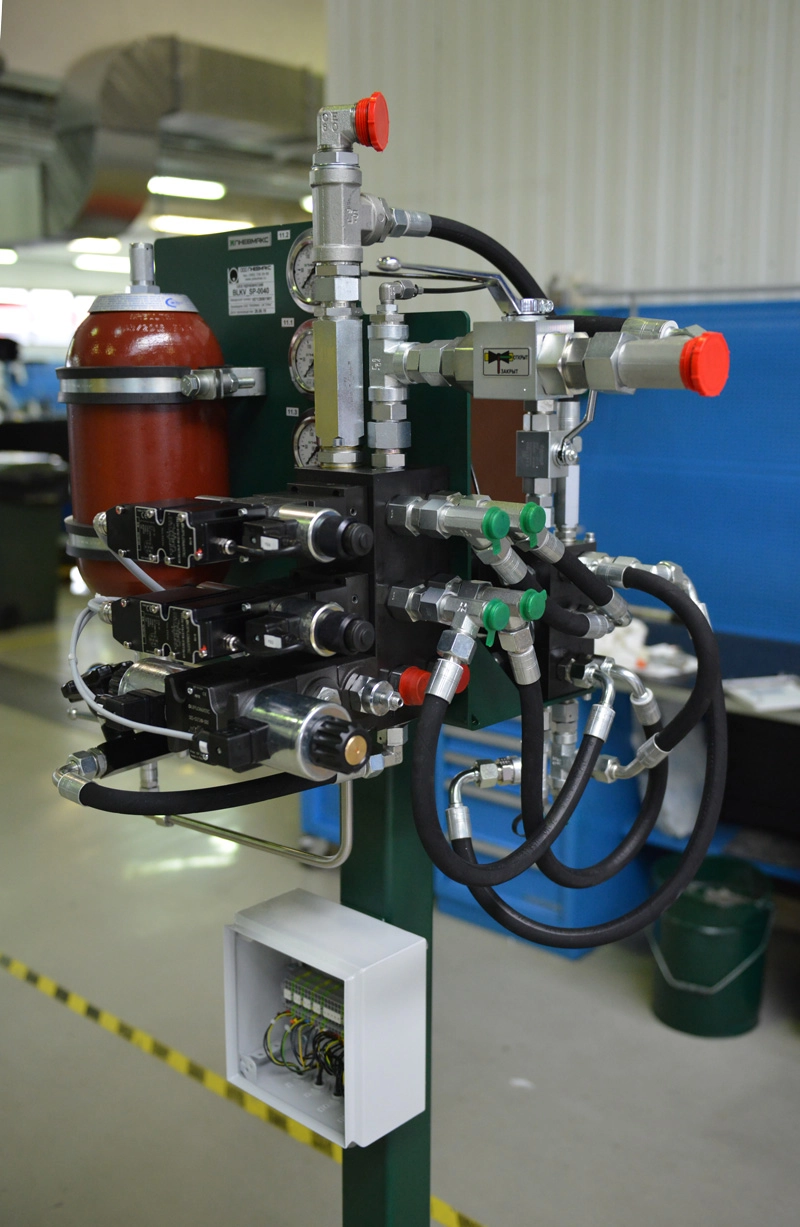

Для непосредственного управления гидроцилиндрами разматывателя и противоизломного ролика используется гидроблок BLKV_SP-0040. Для управления гидроцилиндрами противоизломного ролика (2 шт, работают параллельно) используются гидрораспределители с пропорциональным электронным управлением, что в связи с датчиками линейного положения гидроцилиндров, обеспечивает их точное позиционирование.

На гидроблоке в напорной магистрали установлен гидроаккумулятор баллонного типа объемом 5 литров, что обеспечивает питание гидросистемы в периоды резких движений гидроцилиндров. Дополнительно на гидроблоке, параллельно с пропорциональными клапанами, установлены гидрораспределители с дискретным управлением.

Гидростанция рассчитана на продолжительный режим работы - в режиме 24/7. Управление гидростанцией осуществляется от системы управления разматывателем, на гидростанции и гидроблоке расположены клеммные коробки для удобства их подключения.

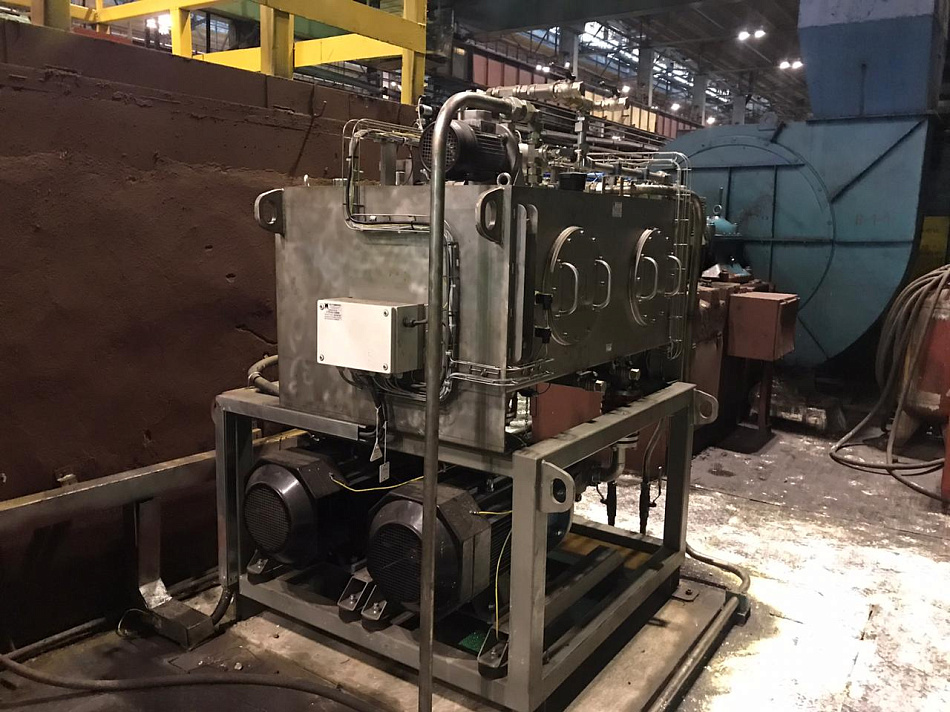

В качестве силовых агрегатов (основного и резервного) использованы две мотор-насосные группы, каждая из которых состоит из сдвоенного регулируемого аксиально-поршневого насоса и электродвигателя. Контур кондиционирования рабочей жидкости состоит из водяного теплообменника и отдельного винтового насоса. Тонкость фильтрации напорных фильтров - 10 мкм, сливного фильтра контура циркуляции - 3 мкм.

На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.

Также, Вы можете ознакомиться с данной гидростанцией посмотрев видео.
