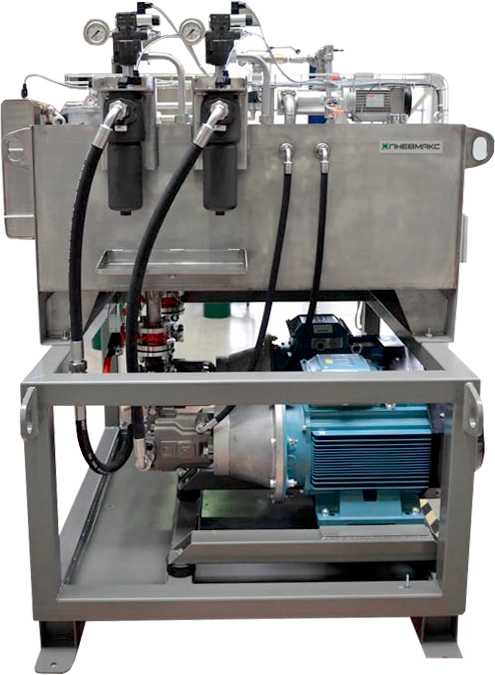

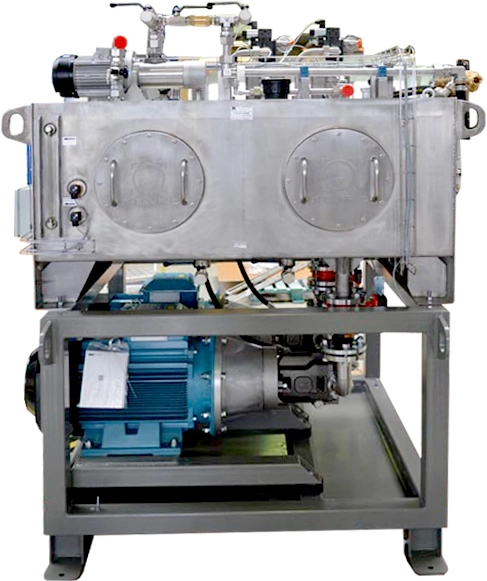

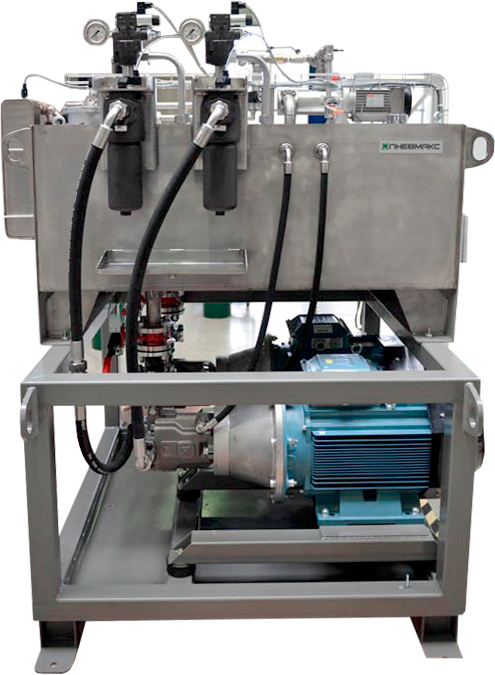

КТАТ40.60 Гидросистема механизма уравновешивания кареток печи

Для механизма уравновешивания кареток печи ПНЕВМАКС разработала гидросистему КТАТ40.60. Ее задача - разгрузить ходовые винты кареток от постоянной массы самой каретки и переменной нагрузки, которая меняется в процессе работы оборудования.

Для нижних кареток переменной нагрузкой является масса слитка, для верхних - масса электрода. Гидропривод воспринимает часть этой нагрузки и поддерживает усилие на ходовых винтах в заданных пределах.

Уравновешивание кареток печи гидроцилиндром

Механическая часть системы построена на блоках и стальных канатах, через которые нагрузка от каретки и слитка передается на силовой гидроцилиндр. Передаточное отношение механизма выбрано так, что перемещение каретки и ход штока гидроцилиндра соотносятся как 4:1.

При движении нижней каретки масса слитка увеличивается, а при работе верхней каретки масса электрода уменьшается. Гидросистема компенсирует эти изменения за счет регулирования давления в штоковой полости силового гидроцилиндра.

Поддержание нагрузки на ходовые винты 150 ± 10 кН

Текущее усилие контролируется по сигналам датчиков давления и тензодатчика, измеряющего нагрузку на ходовые винты. По этим данным изменяется давление в штоковой полости гидроцилиндра.

Усилие регулируется плавно, без резких скачков давления. Нагрузка на ходовые винты поддерживается в диапазоне 150 ± 10 кН, что снижает воздействие переменной массы слитка или электрода на привод каретки и исключает ударное нагружение винтов при изменении режима работы.

Технические характеристики гидросистемы КТАТ40.60
