Насосная станция CTR-KV-B0141 для замены гидростанции РГ48-3Д722-02
Характеристики:
| Объем бака | 390 литров |
| Мотор-насосная группа 1 | |
| * тип насоса | шестеренный с внешним зацеплением |
| * номинальная мощность электродвигателя | 7,5 кВт |
| * подача насоса | 115 л/мин |
| * рабочее давление (максимальное) | 30 бар |
| Напряжение питания электродвигателя(ей) | 220/380 В – 50 Гц трехфазного тока |
| Частота вращения электродвигателя(ей) | 1450 об/мин |
| Клапанная консоль, типоразмер | Ду 16, 1-но местная |
| Теплообменник | Воздушно-масляный |
|
Тепловая мощность, рассеиваемая теплообменником |
G1", 100л/мин., 135 Вт/*С, двигатель 230В/50Гц-65Вт |
|
Тонкость фильтрации: напорный фильтр сливной фильтр всасывающие фильтры |
25 мкм абс. 25 мкм абс. 90 мкм абс. |
| Напряжение питания управляющих и контрольно-измерительных устройств | 24 В пост. тока. |
| Внешнее покрытие | Антикоррозионное, трехслойное, любой цвет по RAL |
| Рекомендуемая рабочая жидкость | Минеральное масло HLP ISO VG46 по DIN 51524 часть 2 |
| Минимальный класс чистоты | 9 по NAS 1638, 18/15 по ISO/DIN 4406 |
| Материал уплотнений | NBR (Пербунан) |
| Температура окружающей среды | -20°C - +40°C |
| Примерные габариты | 1000 × 700 × 1500 мм |
| Примерный вес | 300 кг |

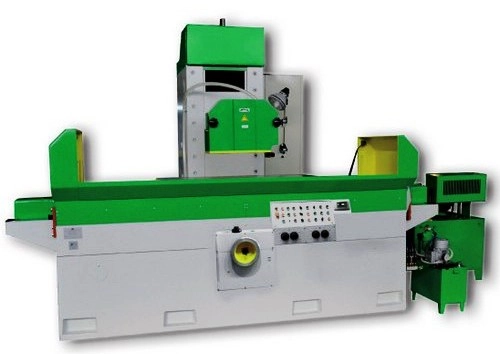

Комплектный гидропривод модели РГ48-ЗД722-02 предназначен для питания гидросистемы и дистанционного управления движением гидрофицированных органов плоскошлифовальных станков с прямоугольным столом (базовая модель ЗЛ722А). Однако, качество ныне применяемой насосной станции, к сожалению, остается очень низким и вызывает огромные затруднения у эксплуатирующего станок персонала.
Компания ПНЕВМАКС, являясь одной из ведущих инжиниринговых компаний РФ в области пневмо- и гидропривода и имея большой опыт и наработки в области станочного оборудования, предлагает гидроагрегат собственной разработки и производства взамен существующего РГ48-ЗД722. Гидростанция CTR-KV-B0141 предназначена для питания гидросистемы и дистанционного управления движением гидрофицированных органов плоскошлифовальных станков с прямоугольным столом. Основным требованием к гидростанции плоскошлифовального станка является осуществление плавности торможения и реверса стола плоскошлифовального станка. Для решения этой задачи компания ПНЕВМАКС оснастила станцию CTR-KV-B0141(-1) пропорциональным регулятором расхода RPCE3-100/C/52-24, который имеет в своем составе встроенный компенсатор давления, обеспечивающий постоянную скорость движения стола вне зависимости от изменяющейся нагрузки. Гидростанция CTR-KV-B0141(-1) оборудована воздушным теплообменником, служащим для поддержания нормальной рабочей температуры гидравлического масла. Потребуется пересмотр системы управления станком.
Качество - итальянские компоненты гидравлики, нет течей и выходов из строя гидрокомпонентов, следовательно нет расходов производителя станка на сервисные услуги для клиента. Пропорциональное управление - точность и гибкость регулирования станка. Применен современный клапан, взаимозаменяемый с другими производителями.

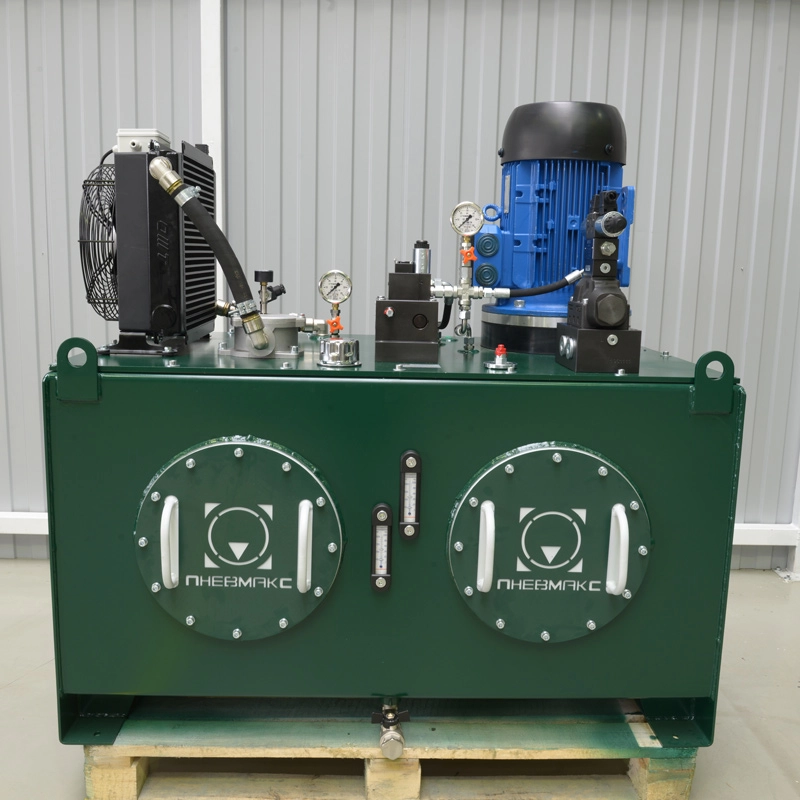

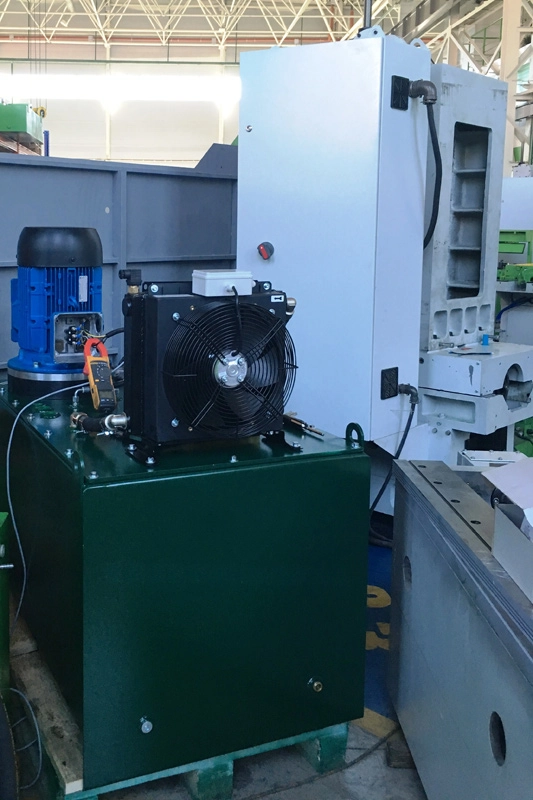

Гидравлическая станция представляет цельный агрегат, смонтированный на раме, и включает в себя гидравлический резервуар с одним силовым насосом, контур кондиционирования и фильтрации рабочей жидкости, блок клапанов для управления гидроцилиндром.
Резервуар (бак) оборудован визуальным индикатором уровня для контроля количества масла в баке. Для поддержания постоянной температуры рабочей жидкости в гидросистеме на баке установлены два термостата, один из которых имеет настраиваемую точку срабатывания, а другой – фиксированную. Выходные сигналы с термостатов предназначены для управления электродвигателем вентилятора воздушного теплообменника.
На крышке бака установлен сливной фильтр тонкостью 25 мкм и фильтр-сапун. Сапун фильтрует воздух и обеспечивает атмосферное давление в баке, когда воздух всасывается в резервуар и замещает жидкость, которая поступает в гидроцилиндры. Силовая установка имеет одну мотор-насосную группу. Насос соединяется через конусный кронштейн и упругую приводную муфту с электродвигателем и установлен на каркас основания через виброизолирующие опоры.
Насос оснащен предохранительным блоком для разгрузки насоса в момент запуска или в случае длительного простоя оборудования при включенном насосном агрегате. Предохранительный клапан в составе блока служит для защиты гидросистемы от превышения давления в случае неисправности регулятора насоса. Общий контур кондиционирования поддерживает соответствующую температуру и класс чистоты гидравлической жидкости.
В контур кондиционирования жидкости входят: шестеренный насос, циркуляционный фильтр тонкостью 25 мкм и воздушно-масляный блок охлаждения. Контур смонтирован на крышке резервуара.
Работой контура управляет электронный регулятор температуры, который включает/выключает электродвигатель вентилятора воздушного теплообменника. Гидроблок обеспечивает управление движением 1-м гидроцилиндром. Основу блока составляет пропорциональный гидрораспределитель DSPE7-C100/11N-ZI/D24K1, подробная техническая информация о котором дана в каталоге 83310.
Распределитель позволяет регулировать скорость перемещения стола пропорционально управляющему сигналу, поступающему на усилитель EDM-M211/20E0 (каталог).
- Гидростанция – 1 шт.;
- Комплект запасных частей;
- Цифровой усилитель EDM-M211/20E0 для пропорционального клапана;
- Техническая документация – 2 экз.
