Насосная станция для гидравлического пресса CBJ 500-4

Характеристики:

Объем бака 390 литров
Мотор-насосная группа 1
    * тип насоса Сдвоенный шестеренный с внешним зацеплением
    * номинальная мощность электродвигателя 7,5 кВт
    * подача насоса 14,2 + 131,4 л/мин
    * рабочее давление (максимальное) 280 бар + 20 бар (Pmax = 280 + 140 бар)
Напряжение питания электродвигателя(ей) 220/380 В – 50 Гц трехфазного тока
Частота вращения электродвигателя(ей) 1450 об/мин
Гидроаппаратура, типоразмер Ду16, клапан декомпрессионный – Ду6
Тепловая мощность, рассеиваемая теплообменником »24 кВт при Dt=20°C; Qводы³67,5л/мин; Tводы =20ºС
Тонкость фильтрации:

    сливные фильтры
    всасывающие фильтры


25 мкм абс.
90 мкм абс.
Напряжение питания управляющих
и контрольно-измерительных устройств
24 В пост. тока.
Внешнее покрытие Антикоррозионное, трехслойное, цвет черный RAL 9005
Рекомендуемая рабочая жидкость Минеральное масло HLP ISO VG46 по DIN 51524 часть 2
Минимальный класс чистоты 9 по NAS 1638, 18/15 по ISO/DIN 4406
Материал уплотнений NBR (Пербунан)
Температура окружающей среды -20°C - +20°C
Примерные габариты 700 × 700 × 1000 мм
Примерный вес 500 кг

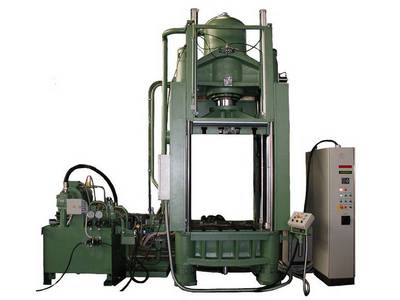

Полуавтоматический гидравлический пресс CBJ 500-4 предназначен, главным образом, для изготовления больших и глубоких пресс изделий из смол, способных под влиянием нагрева затвердевать, как, например, из бакелита, карбамидных смол, каучука и других пластмасс, пригодных для прессовки в обогреваемых формах.

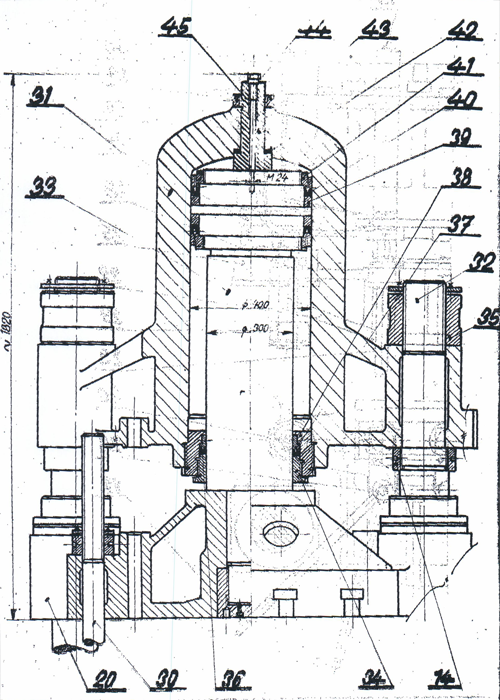

Конструкция прессов вертикальная, четырехколонная с верхним давлением, принудительным отводом и нижним выталкивателем. Рабочие столы снабжены Т-пазами для крепления формы. Рабочая плита направляется втулками с регулируемым зазором по круглым колоннам. Выталкивание пресс-изделий - механическое.

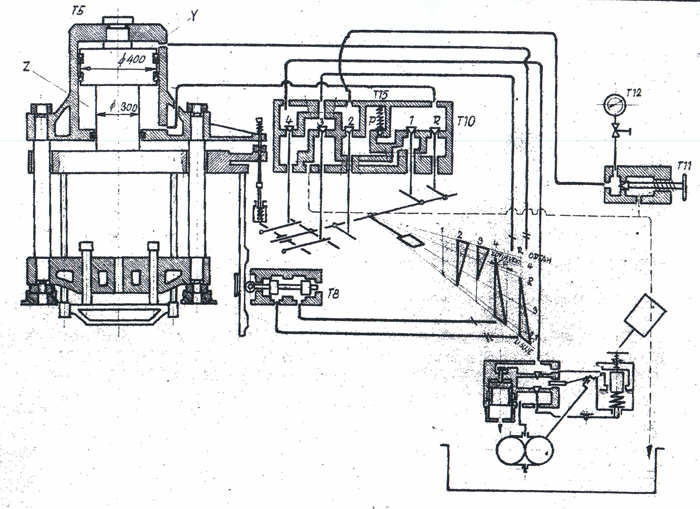

Гидростанция предназначена для приведения в движение основного гидроцилиндра полуавтоматического гидравлического пресса для изготовления изделий из смол.

Гидравлический агрегат производится в соответствии с общепризнанными техническими правилами. После сборки агрегат проходит обязательные испытания. При монтаже и запуске необходимо соблюдать требования инструкции по эксплуатации гидравлических агрегатов. Обслуживание и ввод в эксплуатацию должны осуществляться только квалифицированным персоналом со специальными знаниями в области гидравлики.
