Система смазки привода конвертера CTR-KV0882

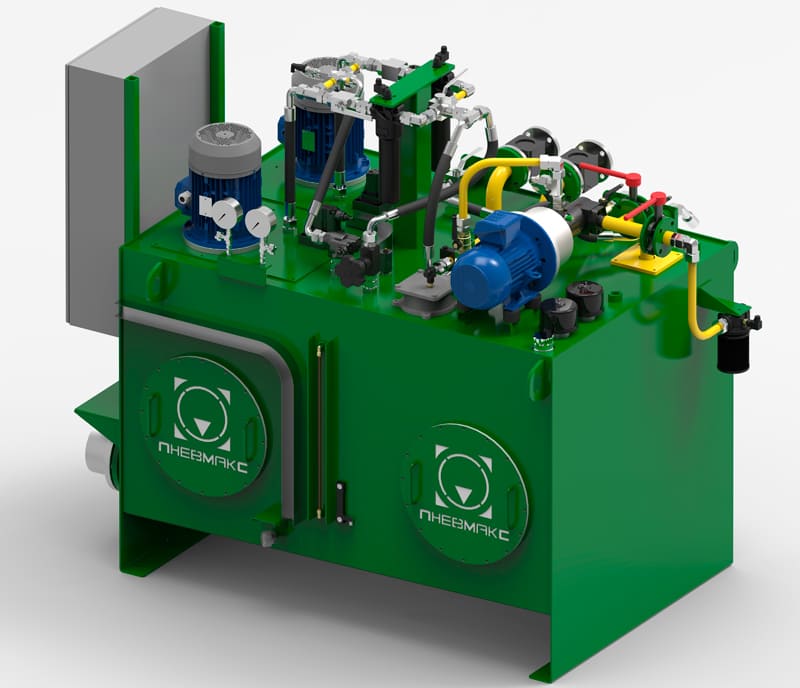

Для системы смазки привода конвертера ПНЕВМАКС разработала насосную станцию CTR-KV0882. Станция подает масло к четырем исполнительным узлам, для которых требуются различные значения расхода и давления.

Силовая часть выполнена с резервированием: предусмотрены две мотор-насосные группы, одна из которых является рабочей, вторая - резервной. Каждый насос может обеспечить подачу масла к приводу конвертера с расходом до 90 л/мин.

Подача и контроль смазки привода конвертера

Факт подачи масла контролируется датчиком потока, сигнал от которого передается в систему управления. Насосы оснащены предохранительными перепускными клапанами.

Перед выходом из насосной станции масло проходит через один из двух напорных фильтров тонкостью 25 мкм. Каждый фильтр оборудован электрическим индикатором загрязнения, а состояние фильтроэлементов отображается на шкафе управления.

Обе сливные линии оснащены средствами визуального контроля наличия потока.

Фильтрация и охлаждение масла

Для поддержания температуры и чистоты масла предусмотрен отдельный контур кондиционирования. В его состав входят винтовой насос производительностью 150 л/мин, воздушно-масляный охладитель и циркуляционный фильтр тонкостью 25 мкм.

Контур смонтирован непосредственно на консоли резервуара объемом 1500 л.

Управление насосной станцией CTR-KV0882

Местная система управления построена на контроллере SIEMENS. Управление станцией возможно с местного и дистанционного пультов, при этом дистанционный пульт в комплект поставки не входит.

Обмен информацией между местным и дистанционным пультами осуществляется по интерфейсу Ethernet.
