1393 - 1394 - Пневматические цилиндры из нержавеющей стали по ISO 15552

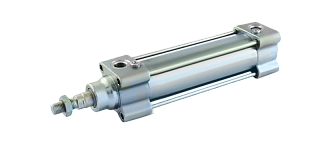

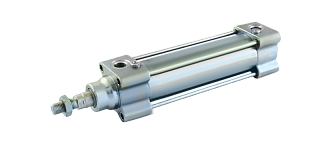

Пневматические цилиндры 1393–1394 из нержавеющей стали по ISO 15552
Пневмоцилиндры серий 1393 и 1394 — цилиндры двустороннего действия для эксплуатации в условиях агрессивного воздействия окружающей среды. Серии предназначены для судостроительной, пищевой и фармацевтической промышленности. Конструкция соответствует стандарту ISO 15552.
Концевые крышки, шток, гильза и винты регулировки демпфирования изготовлены из нержавеющей стали AISI 316. Втулка штока выполнена из AISI 316 с уплотнением из PTFE, полупоршни — из алюминия. Применяется смазка с сертификацией NSF-H1.
Встроенное регулируемое пневматическое демпфирование обеспечивает торможение поршня в крайних положениях. Серии различаются наличием магнита в поршне.
| Серия | Магнит в поршне | Исполнения |
|---|---|---|
| 1393 | Есть | Базовое; с проходным штоком |
| 1394 | Нет | Базовое; с проходным штоком |
Если требуется цилиндр с нержавеющим штоком и алюминиевым корпусом, соответствующее исполнение представлено в серии 1391.
Технические характеристики цилиндров 1393–1394
| Параметр | Значение |
|---|---|
| Стандарт | ISO 15552 |
| Тип действия | Двустороннее |
| Диаметр поршня | 32, 40, 50, 63, 80, 100 мм |
| Максимальное рабочее давление | 10 бар |
| Рабочая среда | Очищенный сжатый воздух с распылённым маслом или без него |
| Стандартные уплотнения | PUR |
| Уплотнения по запросу | FPM |
| Рабочая температура с уплотнениями PUR | −30…+80 °C |
| Рабочая температура с уплотнениями FPM и магнитом | −5…+80 °C |
| Рабочая температура с уплотнениями FPM без магнита | −5…+150 °C |
| Демпфирование | Пневматическое, регулируемое, в конце хода |
| Монтаж | Через резьбовые отверстия в шпильках или с помощью крепёжных принадлежностей из нержавеющей стали |
Температурный диапазон зависит от материала уплотнений и наличия магнита. Исполнение с уплотнениями FPM допускает работу до +150 °C только без магнитного кольца на поршне.
При выборе цилиндра для конкретной среды необходимо учитывать воздействующие вещества, температуру и условия очистки оборудования. Нержавеющее исполнение не означает совместимость с любыми химическими средами.
Код заказа пневмоцилиндров 1393–1394
Пример структуры кода заказа:
| 1 | . | 2 | . | 3 | . | 4 | . | 5 |
| 1393 | 63 | 0500 | 01 | - |
1393.63.0500.01 — цилиндр с магнитом в поршне, диаметром поршня 63 мм и ходом 500 мм, в базовом исполнении со стандартными уплотнениями PUR. При отсутствии дополнительных опций пятая позиция и предшествующая ей точка не добавляются.
| 1 | Модель |
1393 = с магнитом в поршне; 1394 = без магнита в поршне |
| 2 | Диаметр поршня | 32, 40, 50, 63, 80, 100 мм |
| 3 | Ход поршня |
Указывается в миллиметрах: например, 0050 - 50 мм, 0500 - 500 мм. Рекомендуемые значения: до 150 мм - с шагом 25 мм; свыше 150 до 500 мм - с шагом 50 мм; свыше 500 до 1000 мм - с шагом 100 мм |
| 4 | Исполнение |
01 = базовое; 02 = с проходным штоком |
| 5 | Опции |
Без обозначения - стандартные уплотнения PUR, −30…+80 °C; V = уплотнения FPM: −5…+80 °C для серии 1393 с магнитом, −5…+150 °C для серии 1394 без магнита |
Габаритные и присоединительные размеры, а также варианты крепёжных принадлежностей приведены в каталоге. 2D- и 3D-модели оборудования доступны по кнопке «CAD-модель» на странице.
Пневматические цилиндры серий 1393 и 1394 по ISO 15552 выполнены с наружными деталями из нержавеющей стали. Диаметры поршня — от 32 до 100 мм. Серия 1393 оснащена магнитом в поршне, серия 1394 выпускается без магнита. Предусмотрены базовое исполнение и исполнение с проходным штоком. Технические характеристики, различия исполнений и код заказа приведены в разделе «Подробное описание».
Заказать пневмоцилиндры из нержавеющей стали 1393–1394
Пневматические цилиндры серий 1393 и 1394 поставляются под заказ. Для выбора исполнения укажите диаметр поршня, ход, необходимость магнита, конструкцию штока и материал уплотнений. При замене установленного цилиндра дополнительно проверьте крепление и присоединительные размеры.
Заказать цилиндр можно через интернет-магазин ПНЕВМАКС. Стоимость и срок поставки выбранного исполнения уточняются при оформлении заказа.
