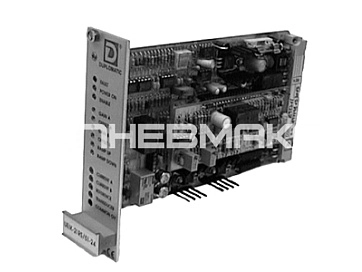

UEIK-21RSD - Блок управления пропорциональными распределителями с обратной связью по положению золотника

Электронный блок UEIK-21RSD предназначен для управления пропорциональными распределителями с двумя электромагнитами и обратной связью по положению золотника. Блок сравнивает входной опорный сигнал с фактическим положением золотника и регулирует ток электромагнитов A и B для перемещения золотника в заданную позицию.

Замкнутый контур регулирования позволяет повысить линейность управления и снизить влияние гистерезиса. Для каждого направления предусмотрена отдельная настройка коэффициента масштабирования и тока смещения, а параметры переходных процессов задаются регуляторами RAMP UP и RAMP DOWN.

Управление положением золотника

Опорный сигнал может подаваться в виде напряжения ±10 В или тока 4-20 мА. Положительная и отрицательная части диапазона соответствуют управлению электромагнитами A и B. Сигнал датчика положения золотника используется как обратная связь в замкнутом контуре.

Контроллер изменяет ток соответствующей катушки до тех пор, пока фактическое положение золотника не будет соответствовать заданию. Максимальный выходной ток блока составляет 1 А.

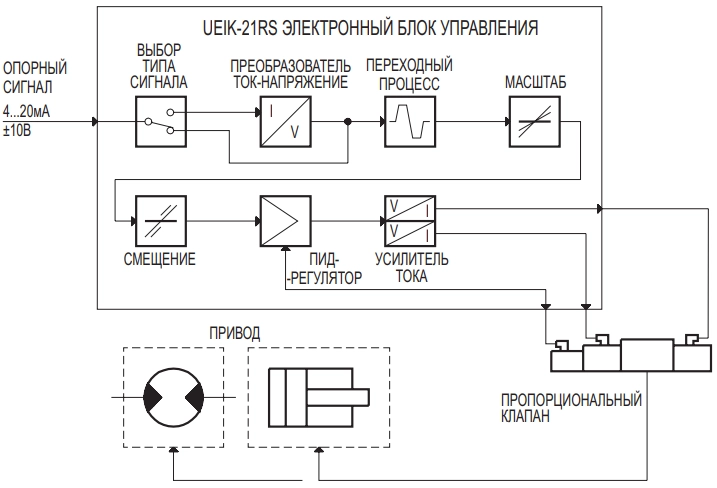

Функциональная блок-схема:

Настройка каналов A и B

Для двух направлений управления предусмотрены отдельные регуляторы GAIN A и GAIN B. Они позволяют согласовать величину входного сигнала с требуемым ходом золотника и рабочей характеристикой распределителя.

Регуляторы OFFSET A и OFFSET B используются для компенсации мертвой зоны. Ток смещения регулируется в диапазоне от 0 до 0,9 А и начинает подаваться при превышении опорным сигналом порогового значения около ±150 мВ.

Обратная связь по положению

UEIK-21RSD контролирует фактическое положение золотника по сигналу встроенного датчика. Контрольная точка TRANSDUCER на передней панели позволяет измерять сигнал обратной связи, диапазон которого составляет ±4,8 В с допуском +200 мВ.

Блок может работать как с обратной связью, так и без нее. Режим выбирается внутренними переключателями. Возможность работы без обратной связи предусмотрена в том числе для сохранения управления при неисправности датчика.

Настройка переходных процессов

Регуляторы RAMP UP и RAMP DOWN позволяют независимо задавать время нарастания и снижения управляющего сигнала в диапазоне от 0,03 до 7 секунд. Настройка используется для согласования динамики распределителя с требованиями гидравлического привода.

Функция формирования переходного процесса может быть отключена внешним сигналом. В этом режиме время перехода сокращается примерно до 10 мс.

ШИМ-управление электромагнитами

Выходные каскады управления катушками используют широтно-импульсную модуляцию. Частота ШИМ регулируется в диапазоне от 80 до 1600 Гц, заводская настройка составляет 300 Гц.

Частота подбирается с учетом характеристик электромагнитов и распределителя. Ее настройка влияет на гистерезис и динамику работы регулирующего элемента.

Контроль неисправностей

Блок контролирует состояние датчика обратной связи и цепей питания. При обнаружении неисправности ток на электромагниты отключается, распределитель переводится в нерабочее положение, зеленый индикатор рабочего состояния гаснет, а контакты реле «Блок ОК» размыкаются.

На передней панели предусмотрены индикаторы неисправности, питания и рабочего состояния, а также контрольные точки для измерения токов электромагнитов A и B, опорного сигнала и сигнала датчика положения.

Эксплуатационные и конструктивные характеристики

Монтаж и подключение

UEIK-21RSD устанавливается в держатель с разъемом DIN 41612-D. Для цепей питания и подключения электромагнитов рекомендуется использовать проводники сечением 1-2,5 мм² в зависимости от длины линии. Сигнальные цепи выполняются экранированными кабелями.

Линию обратной связи и опорный сигнал необходимо прокладывать отдельно от силовых кабелей, электродвигателей, преобразователей частоты и других источников электромагнитных помех. Экраны сигнальных кабелей подключаются к земле со стороны блока.

Подбор и поставка UEIK-21RSD

При подборе блока необходимо учитывать совместимость с пропорциональным распределителем и его датчиком положения, параметры электромагнитов, тип опорного сигнала и требуемую динамику регулирования.

ПНЕВМАКС выполняет подбор UEIK-21RSD и совместимой пропорциональной гидроаппаратуры с обратной связью по положению золотника.

Возможны:

• подбор совместимого пропорционального распределителя;
• проверка соответствия блока, электромагнитов и датчика положения;
• подбор компонентов для управления распределителем в замкнутом контуре;
• проверка электрических параметров системы управления.

Оплата заказа возможна:

• по безналичному расчету;
• банковской картой;
• наличными в фирменном магазине ПНЕВМАКС.

ПНЕВМАКС сотрудничает с несколькими транспортными компаниями, поэтому вариант доставки можно выбрать с учетом региона, сроков и условий перевозки. Отправка оборудования осуществляется по всей России. Самовывоз доступен со склада ПНЕВМАКС в Химках.

Все поставки сопровождаются комплектом бухгалтерских документов с НДС.

Код для заказа:
