EWM-A-SV - Аналоговый усилитель для управления сервоклапанами
EWM-A-SV представляет собой аналоговый усилитель для управления сервоклапанами по токовому сигналу. На вход карты подается аналоговый управляющий сигнал ±10 В, который преобразуется в выходной ток для управления электромагнитом сервоклапана.
Выходной ток регулируется в замкнутом внутреннем контуре и не зависит напрямую от напряжения питания и сопротивления электромагнита в пределах допустимых параметров усилителя. Требуемый максимальный ток задается встроенными DIL-переключателями с шагом 10 мА в диапазоне от 10 до 200 мА.
Принцип работы усилителя EWM-A-SV
Управляющий сигнал ±10 В определяет величину и направление выходного тока. Усилитель преобразует входное напряжение в токовый сигнал, пропорциональный команде управления сервоклапаном. Контроль выходного тока по внутренней обратной связи стабилизирует его при изменении сопротивления катушки и питающего напряжения.
Для подключения внешнего задающего потенциометра карта имеет дополнительный источник питания ±10 В. Это позволяет формировать управляющий сигнал непосредственно от потенциометра без отдельного внешнего источника опорного напряжения.

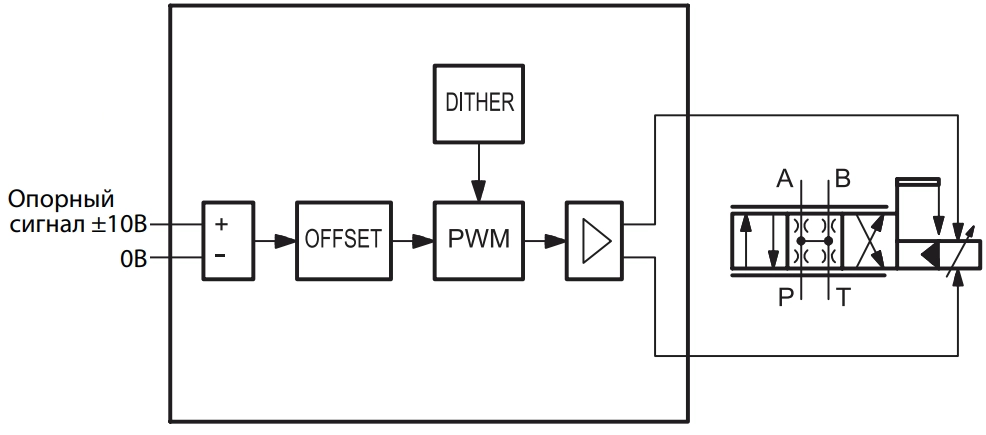

Функциональная блок-схема:
Настройка выходного тока
Максимальный выходной ток выбирается встроенными DIL-переключателями S1-S5. Доступны значения от 10 до 200 мА с шагом 10 мА. Исполнение E соответствует заводской конфигурации без заданного значения выходного тока.
| Исполнение | Максимальный выходной ток |
|---|---|
| E10 | 10 мА |
| E20 | 20 мА |
| E30 | 30 мА |
| E40 | 40 мА |
| E50 | 50 мА |
| E60 | 60 мА |
| E70 | 70 мА |
| E80 | 80 мА |
| E90 | 90 мА |
| E100 | 100 мА |
| E110 | 110 мА |
| E120 | 120 мА |
| E130 | 130 мА |
| E140 | 140 мА |
| E150 | 150 мА |
| E160 | 160 мА |
| E170 | 170 мА |
| E180 | 180 мА |
| E190 | 190 мА |
| E200 | 200 мА |
Настройка смещения и осцилляции
Для согласования усилителя с характеристиками сервоклапана предусмотрена регулировка нулевого смещения. Параметр Offset позволяет скорректировать нулевую точку в диапазоне ±10%.
Дополнительно настраивается амплитуда сигнала осцилляции (dither) в диапазоне 0-15% от выходного тока. Наложение высокочастотной составляющей на управляющий ток используется для уменьшения влияния гистерезиса сервоклапана. Частота выбирается переключателем S6 и может составлять 100 или 250 Гц.
Эксплуатационные и конструктивные характеристики
| Параметр | Значение |
|---|---|
| Потребляемый ток | 100 мА + потребление подключенной нагрузки, максимум 300 мА |
| Диапазон выходного тока | 10-200 мА |
| Частота осцилляции | 100 или 250 Гц |
| Амплитуда осцилляции | 0-15% от выходного тока |
| Диапазон смещения Offset | ±10% |
| Рабочая температура | от 0 до +50 °C |
| Степень защиты | IP20 |
| Размеры корпуса | 120 × 99 × 23 мм |
Монтаж и подключение
EWM-A-SV устанавливается на DIN-рейку по DIN EN 50022. Управляющий аналоговый сигнал ±10 В подключается к входу усилителя, а токовый выход соединяется с электромагнитом сервоклапана. Для сигнальных линий рекомендуется применять экранированные кабели и прокладывать их отдельно от силовых цепей и источников электромагнитных помех.
При использовании внешнего потенциометра доступно дополнительное питание +10 В и -10 В. Схема подключения и требования к заземлению должны соблюдаться в соответствии с электрической схемой усилителя.
Подбор и поставка EWM-A-SV
При подборе усилителя необходимо учитывать номинальный ток управления сервоклапаном, сопротивление электромагнита, требуемую частоту и амплитуду осцилляции, а также тип входного управляющего сигнала. Максимальный выходной ток EWM-A-SV выбирается в диапазоне от 10 до 200 мА с шагом 10 мА.
ПНЕВМАКС выполняет подбор усилителя EWM-A-SV и совместимых сервоклапанов по электрическим и гидравлическим параметрам системы управления.
Возможны:
- подбор исполнения по требуемому выходному току;
- подбор совместимого сервоклапана;
- проверка соответствия параметров усилителя и электромагнита сервоклапана;
- подбор компонентов системы управления.
Оплата заказа возможна:
- по безналичному расчету;
- банковской картой;
- наличными в фирменном магазине ПНЕВМАКС.
ПНЕВМАКС сотрудничает с несколькими транспортными компаниями, поэтому вариант доставки можно выбрать с учетом региона, сроков и условий перевозки. Отправка оборудования осуществляется по всей России. Самовывоз доступен со склада ПНЕВМАКС в Химках.
Все поставки сопровождаются комплектом бухгалтерских документов с НДС.
Код для заказа
EWM-A-SV/10E (исполнение без предварительно заданного выходного тока; требуемое значение от 10 до 200 мА выбирается по таблице в разделе 2.4 технического каталога).
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
