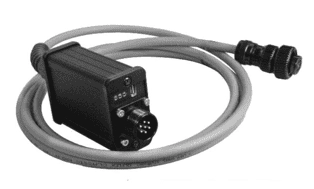

LINPC-USB - Устройство для диагностики пропорциональных клапанов со встроенной электроникой

Устройство LINPC-USB предназначено для диагностики и настройки пропорциональных клапанов Duplomatic со встроенной электроникой и интерфейсом LIN-bus. Оно обеспечивает связь между клапаном и компьютером и позволяет считывать рабочие параметры, контролировать состояние электроники и изменять настройки клапана через специальное программное обеспечение.

LINPC-USB применяется с клапанами со встроенной электроникой типа G, а также с исполнениями типа J со встроенным датчиком положения и обратной связью. Поддерживаются серии 20, 30 и 31. Дополнительный источник питания для тестера не требуется: устройство получает питание от клапана через 7-контактный соединительный кабель.

Диагностика и настройка пропорциональных клапанов

LINPC-USB позволяет выполнять диагностику клапана непосредственно при подключении к его встроенной электронике. Через программное обеспечение можно просматривать внутренние параметры, контролировать состояние клапана и использовать диагностическую информацию для поиска неисправностей.

Кроме диагностики, устройство применяется для изменения заводских параметров и адаптации настроек клапана к конкретной системе управления и гидравлической системе. Возможность изменения параметров зависит от подключенного клапана и используемого программного обеспечения.

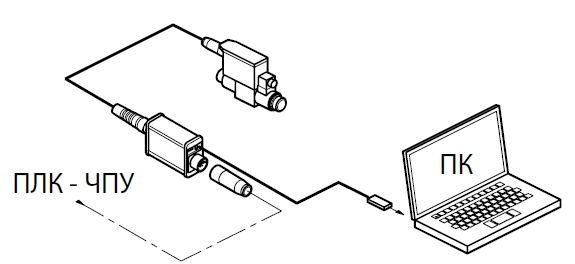

Подключение LINPC-USB

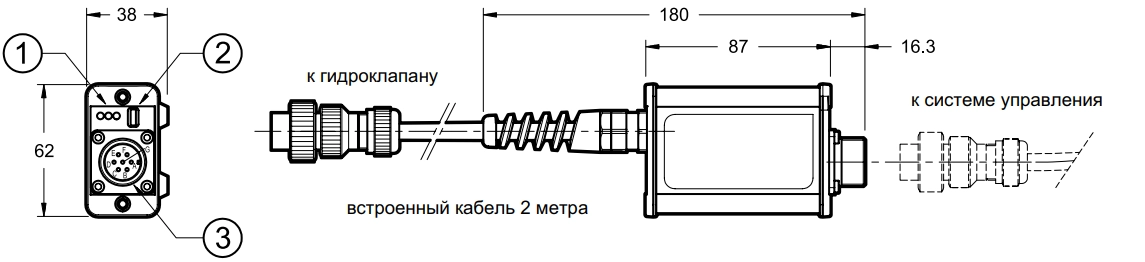

Тестер подключается между системой управления и пропорциональным клапаном через встроенный 7-жильный кабель. Соединение с компьютером выполняется по USB 2.0. В комплект входит кабель USB 2.0 A - micro USB длиной 3 м.

Длина USB-кабеля не должна превышать 3 м, поскольку увеличение длины может привести к нестабильности соединения. Основной кабель для подключения к клапану встроен в устройство и имеет длину 2 м.

Совместимые программные средства

Для клапанов серии 30 используется программное обеспечение EBC, для серии 20 - EWMPC. Программы обеспечивают обмен данными с электроникой клапана, просмотр внутренних параметров, диагностику и изменение доступных настроек.

В документации для EBC указана совместимость с операционными системами Windows 7, Windows 8 и Windows 10. Для современных версий Windows совместимость необходимо проверять отдельно перед использованием.

Контроль состояния соединения

На корпусе LINPC-USB расположены светодиодные индикаторы, позволяющие контролировать питание тестера и состояние USB-соединения. Отдельная индикация показывает наличие питания 24 В, питание USB-части, а также передачу и прием данных через USB COM.

При подключении тестера контрольный сигнал клапана на контакте F по умолчанию отключается для организации обмена по LIN-bus. Этот режим может быть изменен через программное обеспечение.

Код для заказа

Эксплуатационные и конструктивные характеристики

Подбор и поставка LINPC-USB

При подборе устройства необходимо проверить серию клапана, наличие встроенной электроники с интерфейсом LIN-bus и совместимость с используемым программным обеспечением. LINPC-USB применяется для диагностики и настройки совместимых пропорциональных клапанов Duplomatic серий 20, 30 и 31.

ПНЕВМАКС выполняет подбор диагностического оборудования и проверку совместимости LINPC-USB с применяемой пропорциональной гидроаппаратурой.

Возможны:

• проверка совместимости устройства с конкретной серией клапана;
• подбор программного обеспечения для диагностики и настройки;
• проверка типа встроенной электроники клапана;
• подбор диагностического комплекта для работы с пропорциональной гидроаппаратурой.

Оплата заказа возможна:

• по безналичному расчету;
• банковской картой;
• наличными в фирменном магазине ПНЕВМАКС.

ПНЕВМАКС сотрудничает с несколькими транспортными компаниями, поэтому способ доставки можно выбрать с учетом региона, сроков и условий перевозки. Отправка оборудования осуществляется по всей России. Самовывоз доступен со склада ПНЕВМАКС в Химках.

Все поставки сопровождаются комплектом бухгалтерских документов с НДС.
