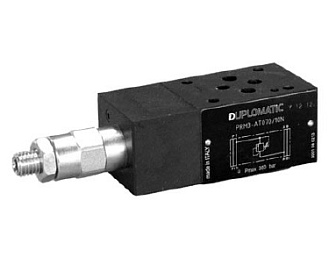

PRM3 (MCD) - Клапан предохранительный прямого действия CETOP 03
PRM3 (MCD) - перепускные предохранительные клапаны прямого действия модульного исполнения CETOP 03. Монтажная поверхность соответствует стандартам CETOP и ISO 4401.
Клапаны используются для ограничения давления в гидравлической системе и ограничения скачков давления, возникающих при работе исполнительных механизмов. В зависимости от исполнения контролируется давление в одной магистрали или одновременно в двух магистралях.
PRM3 (MCD) могут устанавливаться совместно с другими модульными аппаратами CETOP 03, включая распределители DS3, DSH3 и DT03.
Варианты исполнения
| Назначение | Обозначение PRM3 | Обозначение MCD |
|---|---|---|
| Одиночный клапан в магистрали P со сбросом в T | PT | SP |
| Одиночный клапан в магистрали A со сбросом в T | AT | SAT |
| Одиночный клапан в магистрали B со сбросом в T | BT | SBT |
| Двойной клапан в магистралях A-B со сбросом в T | DT | DT |
| Двойной клапан в магистралях A-B с перекрестными сбросами | D | D |
| Одиночный клапан в магистрали B со сбросом в A | BA | SB |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Типоразмер | CETOP 03 |
| Максимальное рабочее давление | 350 бар |
| Диапазоны настройки давления | до 25, 70, 140, 210 и 350 бар |
| Максимальный расход в регулируемой магистрали | 50 л/мин |
| Максимальный расход в свободных магистралях | 75 л/мин |
| Температура рабочей жидкости | -20...+80 °C |
| Диапазон вязкости рабочей жидкости | 10-400 сСт |
| Рекомендуемая вязкость | 25 сСт |
Регулировка давления
Стандартная настройка давления выполняется регулировочным винтом с внутренней шестигранной головкой. Установленное положение фиксируется стопорной гайкой. Для увеличения давления винт вращается по часовой стрелке.
Для части исполнений предусмотрена регулировочная ручка. Для минеральных масел применяются уплотнения NBR, для специальных рабочих жидкостей предусмотрены исполнения с уплотнениями FPM.
Код для заказа
В обозначениях PRM3 и MCD используется разная кодировка диапазонов давления и отдельных гидравлических конфигураций. Функциональное назначение исполнений приведено в таблице ниже.
| Параметр | PRM3 | MCD |
|---|---|---|
| Тип оборудования | PRM3 - предохранительный клапан прямого действия CETOP 03 | MCD - предохранительный клапан прямого действия CETOP 03 |
| Диапазон до 25 бар | 025 | 2 |
| Диапазон до 70 бар | 070 | 3 |
| Диапазон до 140 бар | 140 | 4 |
| Диапазон до 210 бар | 210 | 5 |
| Диапазон до 350 бар | 350 | 6 |
| Магистраль P со сбросом в T | PT | SP |
| Магистраль A со сбросом в T | AT | SAT |
| Магистраль B со сбросом в T | BT | SBT |
| Магистрали A-B со сбросом в T | DT | DT |
| Магистрали A-B с перекрестными сбросами | D | D |
| Магистраль B со сбросом в A | BA | SB |
| Номер серии | 10 | 51 |
| Уплотнения для минеральных масел | N - NBR | N - NBR |
| Уплотнения для специальных жидкостей | V - FPM | V - FPM |
| Стандартная регулировка | S - регулировочный винт | код не указывается |
| Регулировочная ручка | K | K |
Пример обозначения PRM3: PRM3-PT210/10N/S - клапан CETOP 03 для контроля давления в магистрали P со сбросом в T, диапазон настройки до 210 бар, уплотнения NBR, регулировка винтом.
Пример обозначения MCD: MCD5-SAT/51N - клапан CETOP 03 для контроля давления в магистрали A со сбросом в T, диапазон настройки до 210 бар, уплотнения NBR.

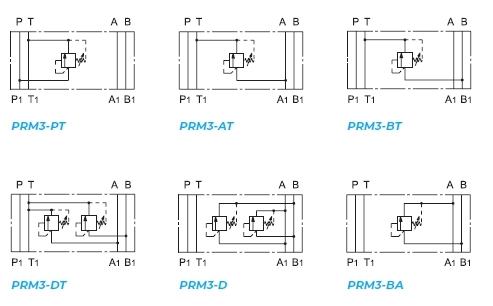

Обозначение на гидравлических схемах:
2D- и 3D-модели оборудования доступны по кнопке «CAD-модель» на странице. Дополнительные форматы можно найти в разделе «Справочные материалы. 3D-Библиотека».
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
В разделе представлены модульные предохранительные клапаны прямого действия PRM3 (MCD) типоразмера CETOP 03. Доступны исполнения для контроля давления в магистралях P, A и B, а также двойные клапаны для магистралей A-B.
Диапазоны настройки давления, варианты гидравлических схем и расшифровка обозначений представлены во вкладке «Подробное описание».
Купить предохранительные клапаны PRM3 (MCD) CETOP 03
В ассортименте представлены исполнения PRM3 (MCD) для контроля давления в магистралях P, A и B, а также двойные исполнения для магистралей A-B. Доступные на странице модели имеют диапазоны настройки давления от 10 до 70, 140, 210 и 350 бар.
При выборе клапана необходимо учитывать диапазон настройки давления, контролируемую магистраль, направление сброса, расход и тип рабочей жидкости. Специалисты ПНЕВМАКС помогут определить требуемое исполнение и проверить обозначение по коду заказа.
