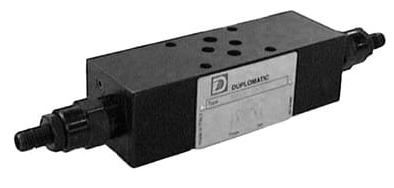

MRQ - Клапан предохранительный с пилотным управлением CETOP 03
MRQ - перепускной предохранительный клапан с пилотным управлением модульного исполнения CETOP 03. Монтажная поверхность соответствует стандартам CETOP и ISO 4401.
Клапан используется для ограничения давления в гидравлической системе. Пилотное управление применяется для регулирования давления в контролируемой магистрали, при этом исполнение клапана определяется требуемой гидравлической схемой.
MRQ может устанавливаться совместно с другими модульными аппаратами CETOP 03, включая распределители DS3, DSH3 и DT03.
Варианты исполнения
| Конфигурация | Назначение |
|---|---|
| SP | одиночный клапан в магистрали P со сбросом в T |
| SAT | одиночный клапан в магистрали A со сбросом в T |
| SBT | одиночный клапан в магистрали B со сбросом в T |
| DT | двойной клапан в магистралях A-B со сбросом в T |
| D | двойной клапан в магистралях A-B с перекрестными сбросами |
| SB | одиночный клапан в магистрали B со сбросом в A |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Типоразмер | CETOP 03 |
| Максимальное рабочее давление | 350 бар |
| Максимальный расход | 75 л/мин |
| Диапазоны настройки давления | до 70, 140, 210 и 350 бар |
| Температура окружающей среды | -20...+60 °C |
| Температура рабочей жидкости | -20...+80 °C |
| Диапазон вязкости рабочей жидкости | 10-400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Допустимый уровень загрязнения | 20/18/15 по ISO 4406:1999 |
Регулировка и рабочая жидкость
Стандартное исполнение регулируется винтом с внутренней шестигранной головкой и фиксируется стопорной гайкой. Для увеличения давления винт вращается по часовой стрелке. Также предусмотрено исполнение M1 с регулировочной ручкой.
Для гидравлических жидкостей на основе минеральных масел типов HL и HM используются уплотнения NBR. Для жидкостей типа HFD-R предусмотрено исполнение с уплотнениями FPM.
Код для заказа
| 1 | 2 | - | 3 | / | 4 | 5 | / | 6 |
|---|---|---|---|---|---|---|---|---|
| MRQ | 3 | SP | M1 | 51 | V |
| Позиция | Параметр | Значение |
|---|---|---|
| 1 | Тип оборудования | MRQ - перепускной предохранительный клапан с пилотным управлением, модульное исполнение CETOP 03 |
| 2 | Диапазон регулирования давления |
3 = до 70 бар 4 = до 140 бар 5 = до 210 бар 6 = до 350 бар |
| 3 | Конфигурация |
SP = одиночный в магистрали P со сбросом в T SAT = одиночный в магистрали A со сбросом в T SBT = одиночный в магистрали B со сбросом в T DT = двойной в магистралях A-B со сбросом в T D = двойной в магистралях A-B с перекрестными сбросами SB = одиночный в магистрали B со сбросом в A |
| 4 | Регулировка |
Пропустить для стандартной регулировки винтом M1 = регулировочная ручка |
| 5 | Номер серии | 51, габаритные и монтажные размеры остаются неизменными для серий с 50 по 59 |
| 6 | Уплотнения |
Пропустить для исполнения с уплотнениями для минеральных масел V = уплотнения FPM для специальных жидкостей |
Пример кода для заказа: MRQ3-SP/M1/51 - предохранительный клапан с пилотным управлением CETOP 03, диапазон настройки 10-70 бар, расход до 75 л/мин, исполнение P-T, регулировочная ручка.
2D- и 3D-модели оборудования доступны по кнопке «CAD-модель» на странице. Дополнительные форматы можно найти в разделе «Справочные материалы. 3D-Библиотека».
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
В разделе представлены модульные предохранительные клапаны MRQ с пилотным управлением типоразмера CETOP 03. Доступны исполнения с различными диапазонами настройки давления и вариантами регулирования.
Принцип работы, технические характеристики, варианты исполнения и расшифровка кода заказа представлены во вкладке «Подробное описание».
Купить предохранительные клапаны MRQ CETOP 03
На странице представлены клапаны MRQ исполнения SP для контроля давления в магистрали P со сбросом в T. Доступны модели с диапазонами настройки 10-70, 10-140 и 10-210 бар, а также варианты со стандартной регулировкой винтом и регулировочной ручкой M1.
При выборе клапана необходимо учитывать требуемый диапазон давления, расход и способ регулировки. Специалисты ПНЕВМАКС помогут подобрать исполнение MRQ и проверить обозначение по коду заказа.
