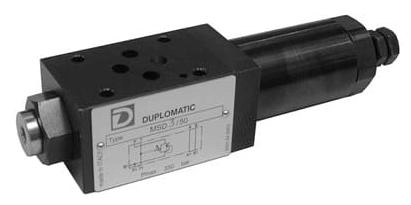

MSD - Клапан последовательности прямого действия CETOP 03
MSD - клапан последовательности прямого действия золотникового типа, предназначенный для последовательного управления двумя и более исполнительными механизмами. В исходном положении клапан закрыт. Когда давление в магистрали P1 достигает значения, установленного регулировочным устройством, клапан открывается и пропускает рабочую жидкость в основной контур.
Клапан остается открытым до тех пор, пока давление в контуре не снизится ниже установленного значения. Такая схема позволяет включать следующий исполнительный механизм после достижения заданного давления в предыдущем участке гидросистемы.
MSD выполнен в модульном исполнении CETOP 03 с монтажной поверхностью ISO 4401-03-02-0-05. Клапан может устанавливаться совместно с распределителями DS3, DSH3 и DT03.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Типоразмер | CETOP 03 |
| Максимальное рабочее давление | 350 бар |
| Максимальное давление в отверстии T | 10 бар |
| Максимальный расход в регулируемой магистрали | 50 л/мин |
| Максимальный расход в свободных магистралях | 75 л/мин |
| Температура окружающей среды | -20...+60 °C |
| Температура рабочей жидкости | -20...+80 °C |
| Диапазон вязкости рабочей жидкости | 10-400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Допустимый уровень загрязнения | 20/18/15 по ISO 4406:1999 |
| Масса | 2,7 кг |
Диапазоны давления и регулировка
Для серии MSD предусмотрены три диапазона регулирования давления: 10-70 бар, 30-140 бар и 50-280 бар.
Стандартное исполнение регулируется винтом с внутренней шестигранной головкой. Для увеличения установленного давления винт вращается по часовой стрелке. По заказу клапан может комплектоваться регулировочной ручкой SICBLOC; для изменения настройки ручку необходимо нажать и одновременно повернуть.
Для гидравлических жидкостей на основе минеральных масел типов HL и HM используются уплотнения NBR. Для жидкостей типа HFD-R предусмотрены уплотнения FPM.
Код для заказа
| 1 | 2 | / | 3 | / | 4 | / | 5 |
|---|---|---|---|---|---|---|---|
| MSD | 3 | M | 50 | V |
| Позиция | Параметр | Значение |
|---|---|---|
| 1 | Тип оборудования | MSD - клапан последовательности прямого действия модульного исполнения CETOP 03 |
| 2 | Диапазон регулирования давления |
3 = 10-70 бар 4 = 30-140 бар 5 = 50-280 бар |
| 3 | Регулировка |
Пропустить для стандартной регулировки винтом с шестигранной головкой M = регулировочная ручка SICBLOC |
| 4 | Номер серии | 50, габаритные и монтажные размеры остаются неизменными для серий с 50 по 59 |
| 5 | Уплотнения |
Пропустить для исполнения с уплотнениями для минеральных масел V = уплотнения FPM для специальных жидкостей |
Пример кода для заказа: MSD4/M/50 - клапан последовательности прямого действия CETOP 03, диапазон регулирования давления 30-140 бар, регулировочная ручка SICBLOC.
2D- и 3D-модели оборудования доступны по кнопке «CAD-модель» на странице. Дополнительные форматы можно найти в разделе «Справочные материалы. 3D-Библиотека».
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
В разделе представлены клапаны последовательности прямого действия MSD модульного исполнения CETOP 03. Доступны исполнения с диапазонами регулирования давления 10-70 и 30-140 бар.
Принцип работы, технические характеристики, варианты регулировки и расшифровка кода заказа представлены во вкладке «Подробное описание».
Купить клапаны последовательности MSD CETOP 03
На странице представлены клапаны MSD с диапазонами регулирования давления 10-70 и 30-140 бар и расходом 40 л/мин. Оба исполнения предназначены для модульного монтажа CETOP 03.
При выборе клапана необходимо учитывать требуемое давление срабатывания, расход, параметры рабочей жидкости и состав модульной гидравлической сборки. Специалисты ПНЕВМАКС помогут проверить соответствие исполнения MSD рабочим параметрам системы.
Заказать клапаны последовательности MSD можно через интернет-магазин ПНЕВМАКС.
