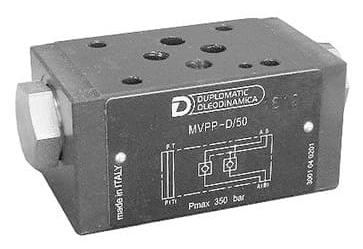

MVPP - Клапан обратный с пилотным управлением (гидрозамок) CETOP 03
Характеристики
Артикул
MVPP
Типоразмеры
DN6
Рабочее давление
350 бар
Расход
до 50 л/мин
Температура эксплуатации
-20...+80 ºС
Дополнительно
Различные схемы исполнения Притычной монтаж по стандарту ISO 4401 (CETOP RP121H)
Гарантия
2 года
Подробное описание
Архивная позиция!Подобрать аналог данной позиции вам помогут менеджеры нашей компании.
Звоните: +7 (495) 739-39-99!
Гидрозамок является обратным клапаном с гидравлическим управлением, закрывающей пружиной и конусом на краевых уплотнениях, монтажная поверхность соответствует стандартам CETOP и ISO.
Использование гидрозамка позволяет:
- перекрывать поток в одном из направлений;
- подавать поток в этом же направлении, если клапан открыт давлением управления в параллельном канале;
- свободно пропускать поток в других каналах.
- Клапаны MVPP всегда монтируются ниже по потоку относительно распределителей CETOP 03 (DS3, DSH3, DT03).
Код для заказа:
| 1 | - | 2 | / | 3 | / | 4 |
| MVPP | SA | 50 | V |
| 1 | Обратный клапан с пилотным управлением модульного исполнения по стандарту CETOP 03 | |
| 2 | Вариант исполнения |
SA = гидрозамок в магистрали A исполнительного механизма SB = гидрозамок в магистрали B исполнительного механизма D = гидрозамок в магистралях A и B исполнительного механизма |
| 3 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 50 до 59 |
| 4 | Уплотнения |
Пропустить в случае использования минеральных масел V = уплотнения FPM для особых типов жидкостей |
Пример кода для заказа: MVPP-D/50 - гидрозамок, модульный монтаж, 350 бар, А-В
Скачать 2D и 3D модели товара «Клапан обратный с пилотным управлением (гидрозамок) CETOP 03 MVPP» Вы можете по кнопке «CAD-модель» выше.
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».Доставка и оплата
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
Тип клапана давления
Обратный
Монтаж клапана
Установка на плиту
Производитель
DUPLOMATIC MS S.p.a.
