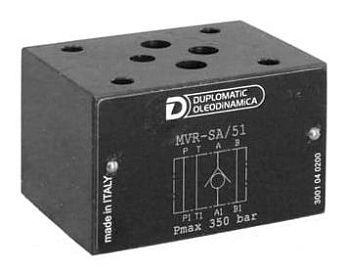

MVR - Клапан обратный CETOP 03
MVR - обратный клапан модульного исполнения CETOP 03. Клапан предотвращает обратное движение рабочей жидкости и может применяться для исключения самопроизвольного опорожнения трубопровода или создания противодавления в гидравлической линии.
В зависимости от исполнения обратный клапан устанавливается в магистрали P, A, B или T. Также предусмотрены варианты с обратными клапанами одновременно в магистралях P и T или A и B.
Монтажная поверхность соответствует ISO 4401-03-02-0-05 и стандарту CETOP 03. Клапан может устанавливаться совместно с другими модульными аппаратами CETOP 03, включая распределители DS3, DSH3 и DT03.
Варианты исполнения MVR
| Исполнение | Расположение обратного клапана |
|---|---|
| SP | магистраль P |
| SA | магистраль A |
| SB | магистраль B |
| ST | магистраль T |
| SPT | магистрали P и T |
| D | магистрали A и B |
Технические характеристики MVR
| Характеристика | Значение |
|---|---|
| Типоразмер | CETOP 03 |
| Максимальное рабочее давление | 350 бар |
| Давление открытия обратного клапана | 0,5 / 3 / 5 бар |
| Максимальный расход в магистрали с обратным клапаном | 50 л/мин |
| Максимальный расход в свободных магистралях | 75 л/мин |
| Температура окружающей среды | -20...+60 °C |
| Температура рабочей жидкости | -20...+80 °C |
| Диапазон вязкости рабочей жидкости | 10-400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Допустимый уровень загрязнения | 20/18/15 по ISO 4406:1999 |
| Масса | 1 кг |
Давление открытия
Для MVR предусмотрены три значения давления открытия. Стандартное исполнение имеет давление открытия 3 бара. Код 1 соответствует давлению открытия 0,5 бара, код 3 - 5 бар.
Для гидравлических жидкостей на основе минеральных масел типов HL и HM применяются стандартные уплотнения. Для жидкостей типа HFD-R предусмотрено исполнение V с уплотнениями FPM.
Код для заказа MVR
| 1 | 2 | - | 3 | / | 4 | / | 5 |
|---|---|---|---|---|---|---|---|
| MVR | 1 | SP | 51 | V |
| Позиция | Параметр | Значение |
|---|---|---|
| 1 | Тип оборудования | MVR - обратный клапан модульного исполнения CETOP 03 |
| 2 | Давление открытия |
Пропустить для стандартного давления открытия 3 бар 1 = 0,5 бар 3 = 5 бар |
| 3 | Конфигурация |
SP = обратный клапан в магистрали P SA = обратный клапан в магистрали A SB = обратный клапан в магистрали B ST = обратный клапан в магистрали T SPT = обратные клапаны в магистралях P и T D = обратные клапаны в магистралях A и B |
| 4 | Номер серии | 51, габаритные и монтажные размеры остаются неизменными для серий с 50 по 59 |
| 5 | Уплотнения |
Пропустить для исполнения с уплотнениями для минеральных масел V = FPM для специальных жидкостей |
Пример кода для заказа: MVR1-SP/51 - обратный клапан модульного исполнения CETOP 03, установленный в магистрали P, давление открытия 0,5 бара, максимальное рабочее давление 350 бар.
2D- и 3D-модели оборудования доступны по кнопке «CAD-модель» на странице.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека», где размещены ссылки на внешние онлайн-конфигураторы CAD-моделей.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
В разделе представлены обратные клапаны модульного исполнения CETOP 03 для установки в магистралях P, A, B и T. Доступны исполнения с различным давлением открытия и вариантами уплотнений.
Назначение клапанов, технические характеристики, варианты установки и расшифровка кода заказа MVR представлены во вкладке «Подробное описание».
Купить обратные клапаны CETOP 03
На странице представлены модульные обратные клапаны для установки в магистралях P, A, B и T. Доступны исполнения с различным давлением открытия и варианты с уплотнениями NBR и FPM.
При выборе клапана необходимо учитывать расположение обратного клапана в гидравлической схеме, требуемое давление открытия, рабочее давление, расход и тип гидравлической жидкости. Специалисты ПНЕВМАКС помогут подобрать подходящее исполнение и проверить код заказа.
