PC - Устройство зарядное

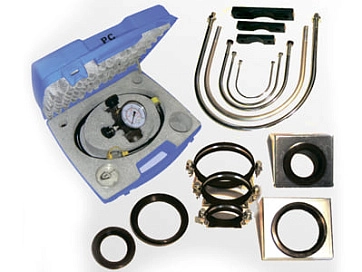

Набор для зарядки и проверки давления в аккумуляторе состоит из 3-х метрового шланга со стандартным ниппелем для газового баллона, корпуса, включающего в себя: присоединение к газовому клапану аккумулятора, в виде накидной гайки со штифтом, клапан сброса давления и обратный клапан. Набор упакован в пластиковый чемодан, обеспечивающий его удобное хранение и использование.

Манометр диаметром 63 мм имеет шкалу измерения давления с градуировкой от 0 до 250 бар. Эти зарядные устройства рекомендуется применять для все типов поршневых аккумуляторов (со стандартными газовыми клапанами типа V или VX), для всех типов баллонных аккумуляторов, для мембранных аккумуляторов с разборным и сварным корпусом.

Зарядное устройство применяется для:

• периодической проверки давления предварительной зарядки в аккумуляторе,
• заполнения аккумуляторов азотом после установки,
• технического обслуживания или ремонта,
• для разрядки аккумулятора через газовый клапан.

Устройство для зарядки аккумулятора необходимо подключить к баллону с техническим осушенным азотом, сжатым под давлением через редукционный клапан, при помощи которого настраивается величина давления зарядки (обязательно, в целях безопасности, во время наполнения аккумуляторов с давлением PS < 210 бар).
Применение редукционного клапана обеспечивает более простое и плавное ступенчатое заполнение резинового баллона азотом, предотвращающее возможность повреждения баллона.

ПРИМЕЧАНИЕ: Зарядное устройство не предназначено для длительного контроля давления зарядки азотом в аккумуляторе.
