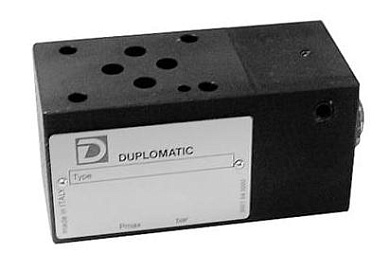

PCM3 - Компенсатор давления прямого действия 2х или 3х линейный с фиксированной или регулируемой настройкой
Клапан PCM3 является 2-х или 3-х линейным регулятором давления прямого действия в модульном исполнении, с монтажной поверхностью, соответствующей стандартам CETOP и ISO.
Клапан предназначен для поддержания на постоянном уровне заданного перепада давления между магистралью P и магистралями A и B (на выбор).
Обычно этот клапан используется совместно с пропорциональными распределителями CETOP 03 (DS3, DSH3, DT03) для того, чтобы регулировать расход независимо от колебаний давления.
Выбор давления управления от магистралей A и B осуществляется автоматически посредством логического клапана «ИЛИ», встроенного в компенсатор.
Настройка компенсатора может изменяться в пределах от 7 до 33 бар с помощью регулировочного винта с внутренней шестигранной головкой или с помощью регулировочной ручки. Также имеются исполнения компенсатора с фиксированной настройкой на 4 или 8 бар.
Код для заказа:
| 1 | - | 2 | 3 | / | 4 | 5 | / | 6 |
| PCM3 | P | V | 10 | N | K1 |
| 1 | Компенсатор давления модульного исполнения по стандарту CETOP 03 | |
| 2 | Вариант исполнения |
P = 2-х линейный PT = 3-х линейный |
| 3 | Регулировка |
V = от 7 до 33 бар 4 = 4 бара 8 = 8 бар |
| 4 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
| 5 | Уплотнения |
N = уплотнения NBR для минерального масла (стандарт) V = уплотнения FPM для особых типов жидкостей |
| 6 | Опция | K1 = регулировочный винт с рукояткой |
Пример кода для заказа: PCM3-PTV/10N - компенсатор давления модульный 3-х линейный, 7 - 33 бар, 40 л/мин

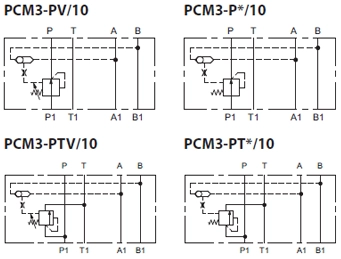

Обозначение на гидравлических схемах:
.png)
