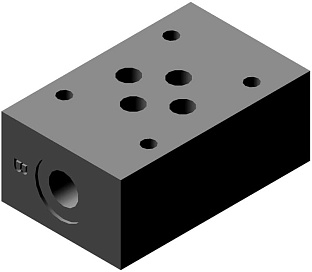

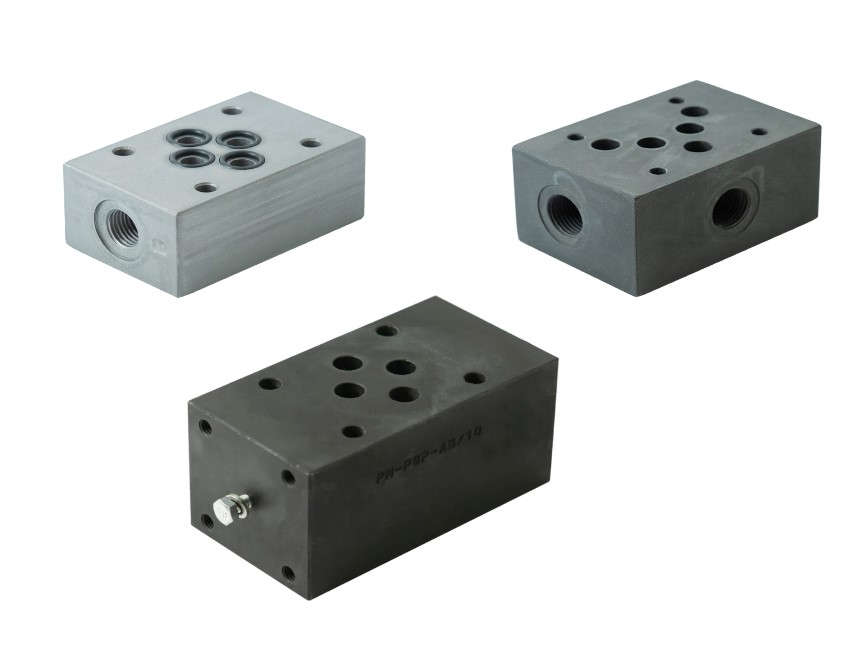

Плиты с отводами (плиты-проставки). Плиты для реле давления

Характеристики

Гарантия

2 года

Каталог

CAD модель

Товары Подробное описание

Подробное описание

Гидравлическая присоединительная монтажная плита – это крайне удобное решение вопроса при необходимости соединения множества различной регулирующей и направляющей аппаратуры на одной плите. По сравнению с классическим вариантом трубного монтажа, гидравлические монтажные плиты имеют ряд преимуществ:

Значительно меньшее количество утечек;
Способствует снижению шума в гидросистеме;
Меньшее количество соединений и труб, общая компактность;
Низкая чувствительность к вибрациям;
Простой монтаж аппаратуры и ее обслуживание;
Аккуратный внешний вид системы.
В настоящий момент на гидравлических монтажных плитах можно обнаружить пять стандартных типов расположения и размеров каналов, которые определяет стандарт ISO 4401:2005.

Монтажная плита CETOP3	Монтажная плита CETOP5	Монтажная плита CETOP7	Монтажная плита CETOP8	CETOP10
CETOP3, имеющий размер каналов max.7 мм. В России это тип определяется кратко – Ду6. Данный стандарт оптимален для скоростей течения жидкости до 60 л/мин (что, собственно, и определяется размером каналов Р,Т,А,В), и работает с давлением до 350 Бар.	CETOP5, или Ду10. Этот тип подходит для скоростей течения жидкости до 120 л/мин. Рабочее давление в этих системах устанавливается не более 350 Бар. Для улучшения производительности гидрораспределителя часто высверливают дополнительный сливной канал.	CETOP7, или Ду16. Данный тип допускает расходы жидкости до 300 л/мин при рабочем давлении до 350 Бар. Отличие данных гидравлических плит от предыдущих – наличие каналов для подключения внешней дренажной линии и пилотной линии, которые при необходимости можно заглушить. Масса таких одноместных плит стартует от 8-10 килограмм (без учета гидрораспределителя), поэтому при проектировании монтажных поверхностей эту информацию необходимо учитывать.	CETOP8, или Ду25. Данный тип поддерживает расходы до 600 л/мин с рабочим давлением до 350 Бар. Как и CETOP7, данный стандарт подразумевает каналы X и Y, которые заглушаются в зависимости от конфигурации распределителя. Масса данных гидравлических монтажных плит колеблется от 27 килограмм в одноместном исполнении.	Чемпион среди этих типов гидроплит – CETOP10, или Ду32. Эти гиганты пропускают до 1000 л/мин с рабочим давлением до 350 Бар. Масса данных плит начинается от 35 килограмм.

ОБЩАЯ ИНФОРМАЦИЯ
Монтаж гидроаппаратуры на любую из этих гидравлических плит производится стыковкой аппаратуры друг с другом «стопкой», где каналы, во избежании протечек, уплотняются с помощью колец круглого сечения. Каждый из вышеприведенных стандартов допускает определенную высоту «бутерброда»:

Ду6 и Ду10 – максимум 4 клапана (без учета гидрораспределителя);
Ду16 и Ду25 – до 3х клапанов;
Ду32 – только 1 клапан.

Стоит упомянуть, что гидравлические монтажные плиты могут быть спроектированы сразу с резьбовой посадкой под предохранительный клапан и под подключение манометра. Также, гидравлические плиты могут быть исполнены из нескольких видов материалов, но чаще всего – это самая распространенная сталь 35 и алюминий. Алюминиевые гидравлические плиты используются в тех случаях, когда рабочее давление в системе не превышает 210 Бар. Также, наша компания имеет возможность изготовления гидравлических плит из нержавеющей стали AISI 316, которая используется при проектировании гидросистем морских судов.

Очевидно, что одноместная гидравлическая плита подразумевает использование одного гидрораспределителя. В случае, если в гидросистеме более одного исполнительного органа, то имеет смысл рассмотреть установку многоместной гидравлической плиты. Это крайне практичное решение позволяет произвести установку всех регулирующих и направляющих устройств в одном месте, что значительно снизит общий габарит монтажной поверхности по сравнению с использованием нескольких одноместных гидравлических плит. Также, многоместная гидравлическая плита существенно снижает объем работ по монтажу и обслуживанию аппаратуры, и позволяет быстро производить изменения в общей принципиальной схеме гидросистемы.

Использование многоместных плит накладывает определенные ограничения на количество устанавливаемых гидрораспределителей на одну гидравлическую плиту. Так, утверждённое оптимальное количество гидрораспределителей для каждого типа составляет:

CETOP3 допускает исполнение гидравлических плит с количеством посадок до 10 шт;
CETOP5 допускает исполнение гидравлических плит с количеством посадок до 8 шт;
CETOP7 и CETOP8 допускают исполнение гидравлических плит с количеством посадок до 4 шт;
CETOP10 допускает посадки в количестве 2х штук.

Виды плит:
EB30338 - Плита модульная, CETOP 03, A-B = G3/8", сбоку
EB6113_0715057 - Плита для реле давления, CETOP 03, каналы А, В и Р (с 2-х сторон), заменена на плиту PM-PSP-AB/10N_1950611
EB665_0713543 - Плита модульная CETOP 05, для реле давления два отвода от канала P
PM-1/AB-1/4_S950501_EB30314 - Плита модульная CETOP 03, отводы G1/4" от каналов А и В
PM-1/PT-3/8_S950561_EB33338 - Плита модульная CETOP 03, отводы G3/8" от каналов P и T
PM-4/AB_1950781 - Плита модульная CETOP 05, отводы G1/2" от каналов А и В
PM-4/TP_1950791 - Плита модульная CETOP 05, отводы G1/2" от каналов P и T

Скачать 2D и 3D модели товара «Плиты с отводами (плиты-проставки). Плиты для реле давления» Вы можете по кнопке «CAD-модель» выше.

Доставка и оплата

Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.

Сортировать по: цене

наличию на складе наименованию

PM-PSP-P/10N_1950621 - Плита для реле давления, CETOP 03 канал Р, выход со стороны А, сталь
