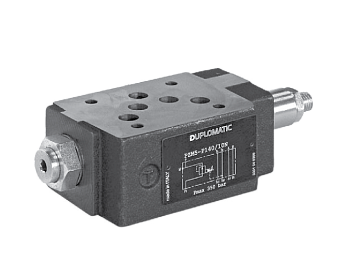

PZM5 - Клапан редукционный с пилотным управлением CETOP 05

Характеристики
Артикул
PZM5
Типоразмеры
DN10, DN16
Рабочее давление
до 350 бар
Температура эксплуатации
-20...+80 ºС
Максимальный расход
80 л/мин
Дополнительно
Различные схемы исполнения Притычной монтаж по стандарту ISO 4401 (CETOP RP121H)
Гарантия
2 года


Подробное описание

Клапан PZM5 является редукционным клапаном с пилотным управлением в модульном исполнении с монтажной поверхностью, соответствующей стандартам CETOP и ISO.
Данный клапан используется для снижения давления в ответвлениях вторичного контура, обеспечивая тем самым стабильность давления, даже при изменении расхода жидкости, проходящей через клапан.
Он может быть быстро смонтирован с направляющими клапанами DS5 (см. каталог 41 310) без использования труб.
Обычно клапан поставляется в исполнении с регулировочным винтом с внутренней шестигранной головкой, стопорной гайкой и ограничителем максимального хода регулирования.
Имеется четыре варианта с различными диапазонами регулирования давления до 320 бар.

Код для заказа:
1  - 2 3 / 4 5

6

 PZM5  P  280  10  N

1 Редукционный клапан модульного исполнения по стандарту CETOP 05
2 Конфигурации P = снижение давления в магистрали P. Внутр. дренаж в Тв
PA = снижение давления в магистрали P-A и полное давление в магистрали P-B
PB = снижение давления в магистрали P-B и полное давление в магистрали P-A
6 = до 320 бар
3 Диапазон регулировки давления 070 = 8 ÷ 70 бар
150 = 8 ÷ 150 бар
280 = 8 ÷ 280 бар
4 Номер серии габаритные размеры остаются неизменными для серий с 10 по19
5 Уплотнения N = уплотнение NBR для минеральных масел
V = уплотнения FPM для особых типов жидкостей
6 Регулировка K = ручка регулировки
Пропустить, если регулировка осуществляется с помощью винта с потайной шестигранной головкой
Пример кода для заказа: PZM5-P280/10N/K - редукционный клапан с пилотным управлением, модульный монтаж, CETOP 05, 8 ÷ 280 бар, с ручкой регулировки


Скачать 2D и 3D модели товара «Клапан редукционный с пилотным управлением CETOP 05 Z4M» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».



Доставка и оплата

Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
