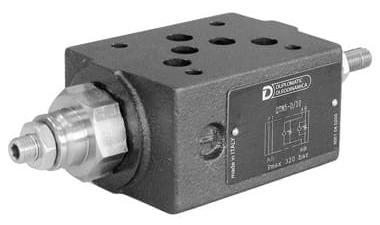

QTM5 - Дроссель CETOP 05
Дроссели QTM5 представляют собой регулирующие клапаны модульного исполнения CETOP 05 со встроенным обратным клапаном. Дроссель ограничивает расход рабочей жидкости в заданном направлении, а обратный клапан обеспечивает свободный поток в противоположном направлении.
Монтажная поверхность соответствует ISO 4401-05-04-0-05 и стандарту CETOP 05. Дроссели устанавливаются в модульные гидравлические сборки совместно с другими клапанами этого типоразмера без соединения отдельных элементов трубопроводами.
QTM5 устанавливаются ниже по потоку относительно электромагнитных распределителей DS5 и могут применяться совместно с другими модульными клапанами CETOP 05.
Варианты регулирования расхода
| Исполнение | Регулирование расхода |
|---|---|
| SA | на выходе в канале A |
| SB | на выходе в канале B |
| D | на выходе в каналах A и B |
| RD | на входе в каналах A и B |
| RSA | на входе в канале A |
| RSB | на входе в канале B |
Технические характеристики QTM5
| Характеристика | Значение |
|---|---|
| Типоразмер | CETOP 05 |
| Максимальное рабочее давление | 350 бар |
| Максимальный расход | 120 л/мин |
| Давление открытия обратного клапана | 0,5 бар |
| Температура окружающей среды | -20...+60 °C |
| Температура рабочей жидкости | -20...+80 °C |
| Диапазон вязкости рабочей жидкости | 10-400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Допустимый уровень загрязнения | 20/18/15 по ISO 4406:1999 |
| Масса QTM5-SA, QTM5-SB, QTM5-RSA, QTM5-RSB | 2,3 кг |
| Масса QTM5-D, QTM5-RD | 2,5 кг |
Регулировка и рабочая жидкость
Стандартное исполнение S регулируется винтом с внутренним шестигранником. Для увеличения расхода винт вращается против часовой стрелки. Опционально QTM5 может комплектоваться регулировочной ручкой K1.
Стандартное исполнение N оснащается уплотнениями NBR и предназначено для гидравлических жидкостей на основе минеральных масел HL или HM. Для жидкостей типа HFD-R предусмотрено исполнение с уплотнениями FPM.
Код для заказа дросселя QTM5
| 1 | 2 | - | 3 | / | 4 | 5 | / | 6 |
|---|---|---|---|---|---|---|---|---|
| QTM | 5 | SA | 10 | N | S |
| Позиция | Параметр | Значение |
|---|---|---|
| 1 | Тип оборудования | Дроссель модульного исполнения |
| 2 | Типоразмер | 5 = CETOP 05 |
| 3 | Вариант исполнения |
Регулирование расхода на выходе: SA = регулирование в канале A SB = регулирование в канале B D = регулирование в каналах A и B Регулирование расхода на входе: RD = регулирование в каналах A и B RSA = регулирование в канале A RSB = регулирование в канале B |
| 4 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий с 10 по 19 |
| 5 | Уплотнения |
N = уплотнения NBR для минеральных масел, стандартное исполнение V = уплотнения FPM для специальных жидкостей |
| 6 | Регулировка |
S = регулировочный винт, стандартное исполнение K1 = регулировочная ручка |
Пример кода для заказа: QTM5-D/10N/S - дроссель модульный монтаж, CETOP 05, 320 бар, 120 л/мин
Скачать 2D и 3D модели товара «Дроссель CETOP 05 QTM5» Вы можете по кнопке «CAD-модель» выше.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
В разделе представлены модульные дроссели QTM5 типоразмера CETOP 05 со встроенным обратным клапаном для свободного обратного потока. Доступны исполнения для регулирования расхода в магистрали A, B или одновременно в магистралях A и B, на входе или на выходе.
Конфигурации дросселей, рабочие характеристики и особенности регулировки представлены во вкладке «Подробное описание».
Купить модульные дроссели QTM5 CETOP 05
В разделе представлены исполнения QTM5 для регулирования расхода в одной или двух рабочих магистралях, на входе или выходе. При выборе дросселя необходимо учитывать требуемую схему регулирования и способ настройки.
Заказать QTM5 можно через интернет-магазин ПНЕВМАКС. При необходимости специалисты помогут подобрать исполнение по гидравлической схеме и параметрам системы.
