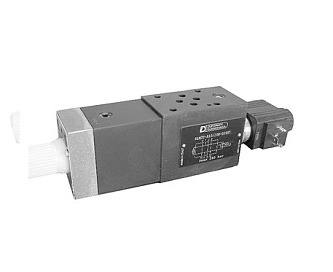

RLM3 - Клапан электромагнитный регулирования расхода CETOP 03
RLM3 - электромагнитный клапан регулирования скорости потока в модульном исполнении CETOP 03. В одном корпусе объединены регулятор расхода и электромагнитный клапан, что позволяет переключать исполнительный механизм между двумя уровнями скорости - высокой и низкой.
Регулирование расхода выполняется регулятором RPC1. Переключение между режимами высокой и низкой скорости осуществляется встроенным электромагнитным клапаном KT08.
В зависимости от исполнения регулирование выполняется в рабочей магистрали A исполнительного механизма либо в сливной магистрали T. Электромагнитный клапан может иметь нормально открытое или нормально закрытое исполнение.
Монтажная поверхность соответствует ISO 4401-03 (CETOP 03). Модульная конструкция позволяет устанавливать RLM3 совместно с распределителями и другой аппаратурой CETOP 03 без дополнительных трубопроводных соединений между элементами блока.
Принцип работы RLM3
При переключении электромагнитного клапана поток переводится между режимами высокой и низкой скорости. Низкая скорость определяется настройкой регулятора расхода, а быстрый поток проходит через электромагнитный клапан.
Для регулируемого потока предусмотрено шесть диапазонов: до 1, 4, 10, 16, 22 или 30 л/мин. Минимальный регулируемый расход составляет 0,025 л/мин.
Варианты исполнения
| Параметр | Исполнение | Назначение |
|---|---|---|
| Регулируемая магистраль | A | управление расходом в магистрали A исполнительного механизма |
| T | управление расходом в сливной магистрали T | |
| Состояние электромагнитного клапана | A | нормально открытый |
| C | нормально закрытый |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Типоразмер | CETOP 03 / ISO 4401-03 |
| Максимальное рабочее давление | 250 бар |
| Диапазоны максимального регулируемого расхода | 1 / 4 / 10 / 16 / 22 / 30 л/мин |
| Максимальный расход в свободных магистралях | 65 л/мин |
| Минимальный регулируемый расход | 0,025 л/мин |
| Температура окружающей среды | -20...+50 °C |
| Температура рабочей жидкости | -20...+80 °C |
| Диапазон вязкости рабочей жидкости | 10-400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Допустимый уровень загрязнения | 20/18/15 по ISO 4406:1999 |
| Масса | 3,1 кг |
Электромагнитное управление
Для RLM3 применяются катушки постоянного тока. Предусмотрены исполнения на 12, 24, 110 и 220 В, а также вариант D00 без катушки.
Катушка может поворачиваться на 360°. Катушки различных напряжений взаимозаменяемы без замены арматурной трубки.
Время переключения зависит от состояния клапана. Для нормально закрытого исполнения RLM3*-C* время активации составляет около 60 мс, деактивации - 85 мс. Для нормально открытого RLM3*-A* - соответственно около 85 и 60 мс.
Электрические соединения
| Код | Тип подключения |
|---|---|
| K1 | EN 175301-803 (DIN 43650), стандартное исполнение |
| K2 | AMP JUNIOR, для катушек D12 и D24 |
| K4 | кабель длиной 1 м, для катушек D12 и D24 |
| K7 | DEUTSCH DT04-2P, для катушек D12 и D24 |
| K8 | AMP SUPER SEAL, для катушек D12 и D24 |
Электромагнитные клапаны поставляются без ответных электроразъемов. Электроразъемы заказываются отдельно.
Рабочая жидкость
Для гидравлических жидкостей на основе минеральных масел типов HL и HM применяются уплотнения NBR. Для жидкостей типа HFD-R предусмотрено исполнение с уплотнениями FPM.
Как заказать клапан RLM3
Для формирования кода заказа необходимо определить регулируемую магистраль, исходное состояние электромагнитного клапана, диапазон расхода, напряжение катушки, тип электрического соединения, материал уплотнений и необходимость ручного дублирования.
| 1 | 2 | 3 | - | 4 | 5 | / | 6 | 7 | - | 8 | 9 | / | 10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RLM | 3 | A | A | 10 | 20 | N | D24 | K1 | CM |
| Позиция | Параметр | Значение |
|---|---|---|
| 1-2 | Тип оборудования | RLM3 - электромагнитный клапан регулирования скорости потока, CETOP 03 |
| 3 | Регулируемая магистраль |
A = магистраль A исполнительного механизма T = сливная магистраль T |
| 4 | Исполнение электромагнитного клапана |
A = нормально открытый C = нормально закрытый |
| 5 | Диапазон регулирования расхода |
01 = 1 л/мин 04 = 4 л/мин 10 = 10 л/мин 16 = 16 л/мин 22 = 22 л/мин 30 = 30 л/мин |
| 6 | Номер серии | 20, габаритные и монтажные размеры остаются неизменными для серий с 20 по 29 |
| 7 | Уплотнения |
N = NBR для минеральных масел V = FPM для специальных рабочих жидкостей |
| 8 | Напряжение питания |
D12 = 12 В постоянного тока D24 = 24 В постоянного тока D110 = 110 В постоянного тока D220 = 220 В постоянного тока D00 = исполнение без катушки |
| 9 | Электрическое соединение |
K1 = EN 175301-803 (DIN 43650) K2 = AMP JUNIOR, D12/D24 K4 = кабель, D12/D24 K7 = DEUTSCH DT04-2P, D12/D24 K8 = AMP SUPER SEAL, D12/D24 |
| 10 | Ручное дублирование | CM = ручное дублирование с защитным колпачком |
Пример кода для заказа: RLM3A-A10/20N-D24K1/CM - электромагнитный клапан регулирования скорости потока CETOP 03, регулирование в магистрали A, нормально открытое исполнение, диапазон до 10 л/мин, серия 20, уплотнения NBR, питание 24 В постоянного тока, соединение K1, ручное дублирование CM.
При подборе RLM3 необходимо учитывать регулируемую магистраль, требуемый диапазон расхода, состояние клапана при отсутствии питания, рабочее давление и электрическое исполнение. Специалисты ПНЕВМАКС помогут сформировать код заказа по параметрам гидросистемы.
2D- и 3D-модели оборудования доступны по кнопке «CAD-модель» на странице.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека», где размещены ссылки на внешние онлайн-конфигураторы CAD-моделей.
