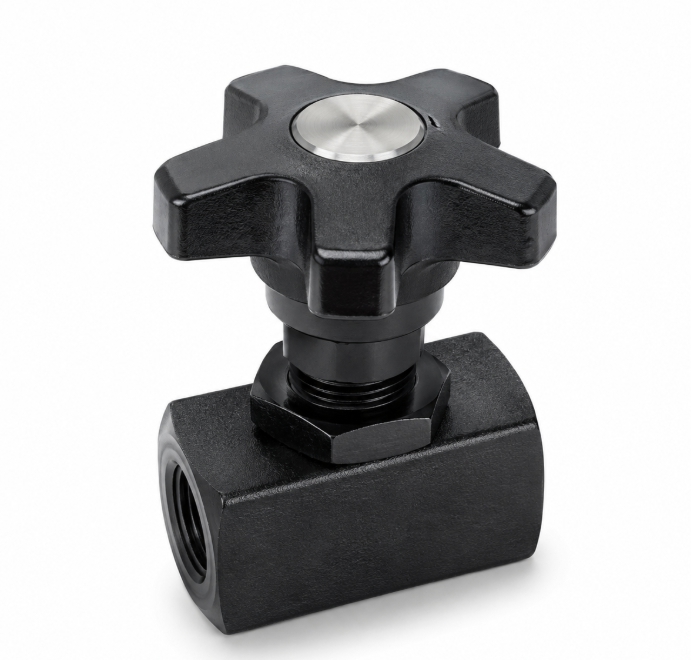

RS* - Дроссель двойного действия
Регулирование расхода дросселями RS
RS — гидравлические дроссели двустороннего действия для ручного регулирования расхода рабочей жидкости. Поток регулируется перемещением конической иглы относительно цилиндрического седла, что обеспечивает плавное изменение проходного сечения.
При полном закрытии игла перекрывает поток, поэтому дроссель может использоваться также для отсечения гидравлической линии. Положение регулировочной ручки фиксируется поперечным стопорным винтом.
Резьбовые и встраиваемые исполнения
Стандартные модели RS устанавливаются непосредственно в трубопровод и имеют резьбовые присоединения BSP. В зависимости от типоразмера предусмотрены присоединения от 1/4″ до 1 1/2″.
Исполнения RS*-I предназначены для встраивания в гидравлический блок. Для блочного монтажа выпускаются типоразмеры RS2-I, RS3-I, RS4-I, RS5-I и RS6-I.
Расход и рабочее давление
| Исполнение | Присоединение | Номинальный расход | Максимальное давление |
|---|---|---|---|
| RS2 | G1/4″ | 15 л/мин | 400 бар |
| RS3 | G3/8″ | 30 л/мин | 400 бар |
| RS4 | G1/2″ | 50 л/мин | 400 бар |
| RS5 | G3/4″ | 80 л/мин | 400 бар |
| RS6 | G1″ | 150 л/мин | 320 бар |
| RS7 | G1 1/4″ | 200 л/мин | 320 бар |
| RS8 | G1 1/2″ | 220 л/мин | 320 бар |
Рабочая жидкость и уплотнения
Для работы дросселей применяются гидравлические жидкости на основе минеральных масел типов HL или HM по ISO 6743-4. Стандартное исполнение комплектуется уплотнениями NBR.
Для специальных рабочих жидкостей, в том числе HFDR на основе фосфатных эфиров, предусмотрены исполнения с уплотнениями FPM, обозначаемые кодом V.
- Температура окружающей среды — от −20 до +50 °C.
- Температура рабочей жидкости — от −20 до +80 °C.
- Допустимая вязкость — от 10 до 400 сСт.
- Рекомендуемая вязкость — 25 сСт.
- Требуемый класс чистоты — 20/18/15 по ISO 4406:1999.
Код для заказа гидравлических дросселей:
| 1 | 2 | - | 3 | / | 4 | / | 5 |
| RS | 2 | I | 30 | V |
| 1 | Дроссель одностороннего действия | ||
| 2 | Типоразмер |
2 = 1/4" 3 = 3/8" 4 = 1/2" 5 = 3/4" |
6 = 1" 7 = 1" 1/4 8 = 1" 1/2 |
| 3 | Вариант исполнения дросселя |
Пропустить для вариантов с резьбовыми отверстиями I = вариант для блочной установки (имеются размеры 2-3-4-5-6) |
|
| 4 | Серийный номер дросселя | Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39 | |
| 5 | Уплотнения дросселя |
Пропустить в случае использования минеральных масел V = уплотнения FPM для особых типов жидкостей |
|
Пример кода для заказа гидравлического дросселя: RS4/30/V - дроссель, 50 л/мин, 320 бар, блочный монтаж, уплотнение FPM.
Обозначение дросселей RS на гидравлических схемах:
Скачать 2D и 3D модели товара «Дроссель двойного действия RS*» Вы можете по кнопке «CAD-модель» выше.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
Дроссели RS предназначены для двустороннего регулирования расхода рабочей жидкости. Серия включает исполнения с резьбовыми присоединениями BSP для установки непосредственно в трубопровод и встраиваемые модели RS*-I для блочного монтажа.
В зависимости от типоразмера номинальный расход составляет от 15 до 220 л/мин, максимальное рабочее давление — до 400 бар. Конструкция, варианты исполнения и рабочие параметры приведены во вкладке «Подробное описание».
Купить гидравлический дроссель RS двойного действия
В ПНЕВМАКС можно купить гидравлические дроссели двустороннего действия RS для регулирования расхода рабочей жидкости. В серии представлены модели с резьбовыми присоединениями G1/4″–G1 1/2″ для магистрального монтажа и встраиваемые исполнения RS*-I для установки в гидравлический блок. Номинальный расход составляет от 15 до 220 л/мин, максимальное рабочее давление — до 400 бар.
При подборе дросселя учитываются требуемый расход, рабочее давление, способ монтажа, размер присоединения и тип рабочей жидкости. Для гидравлических жидкостей на основе минерального масла применяются стандартные исполнения с уплотнениями NBR, для специальных жидкостей доступны модификации с уплотнениями FPM.
Цена, наличие и срок поставки зависят от выбранного типоразмера и исполнения. Чтобы заказать дроссель RS или получить помощь в подборе, направьте обозначение модели либо параметры гидросистемы на адрес shop@pneumax.ru.
