RV1P - Насос гидравлический пластинчатый регулируемой производительности
Характеристики
Артикул
RV1P
Рабочий объем
от 16 до 63 см³
Рабочее давление
до 250 бар
Частота вращения
от 800 до 1800 об/мин
Дополнительно
Исполнение с регулятором расхода
Возможность многосекционного исполнения
Возможность многосекционного исполнения
Гарантия
2 года
Подробное описание
Гидравлические насосы RV1P представляют собой насосы регулируемой производительности с регулируемой гидравлической стабилизацией давления и дают возможность автоматической регулировки расхода в соответствии с потребностями системы. В результате потребление энергии снижается до уровня, адекватного реальной потребности гидросистемы в каждом такте рабочего цикла. Насосный агрегат имеет распределительные пластины с гидростатической осевой компенсацией, улучшающие объемный КПД насоса и снижающие износ его компонентов.

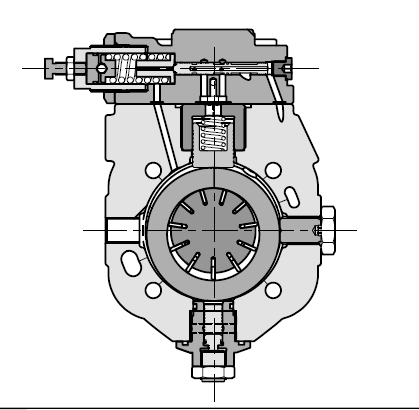

Стабилизация давления осуществляется за счет того, что статорное кольцо насосного агрегата удерживается в эксцентрическом положении гидравлически регулируемым поршнем ступени пилотного управления компенсатора давления. Когда давление в напорной магистрали выравнивается с давлением, соответствующим установленному давлению ступени управления, статорное кольцо перемещается в сторону центра оси насоса (эксцентриситет уменьшается), за счет этого расход насоса снижается до уровня, необходимого в данный момент системе.
Если потребность системы в рабочей жидкости равна нулю, насос подает масло только для компенсации возможных утечек или потерь на управление, таким образом поддерживая давление в системе постоянным. Время срабатывания компенсатора очень мало, что позволяет не использовать перепускной предохранительный клапан.
Рабочие характеристики
| Размер насоса | 016 | 020 | 025 | 032 | 040 | 050 | 063 | 080 | 100 | 120 | |
| Геометрический рабочий объем |
см3/об
|
16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 120 |
|
Фактический рабочий объем |
см3/об | 17 | 21 | 26 | 33 | 42 | 51 | 63 | 80 | 150 | 184,5 |
|
Максимальный расход (при 1500 об/мин) |
л/мин | 25,5 | 31,5 | 39 | 49,5 | 63 | 76,5 | 94,5 | 120 | 150 | 184,5 |
|
Диапазон регулировки давления |
бар | 250 | 210 | ||||||||
|
Максимальное давление в дренажном канале |
бар | 20+250 | 40+250 | 40+210 | |||||||
|
Диапазон частоты вращения |
об/мин | 800÷1800 | 800÷1500 | ||||||||
|
Направление вращения |
по часовой (стрелке со стороны вала) |
||||||||||
|
Допустимая нагрузка на вал |
радиальные и осевые нагрузки не допускаются |
||||||||||
|
Максимальный крутящий момент на валу |
Нм | 130 | 250 | 586 | 900 | ||||||
|
Масса |
кг | 16,5 | 18,5 | 43,7 | 57,2 | ||||||
| диапазон окружающей среды |
0С
|
-20/+50 |
| диапазон температуры рабочей жидкости |
0С
|
+15/+60 |
| диапазон вязкости рабочей жидкости | cSt | 22÷68 |
Соединительные фланцы SAE J518
|
код фланца |
тип фланца |
P макс (бар) |
ØА |
| F102G100-M |
SAE-1ʺ
|
345 | 1ʺ BSP |
| F104G114-M | SAE-1ʺ 1/4 | 276 | 1ʺ 1/4 BSP |
| F106G112-M | SAE-1ʺ 1/2 | 207 | 1ʺ 1/2 BSP |
| F108G200-M | SAE-2ʺ | 207 | 2ʺ BSP |
Код для заказа
| 1 | - | 2 | 3 | - | 4 | 5 | 6 | 7 |
/ |
8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RV1P | 016 | PC | R | 5 | B | B | 10 | N |
|
| 1 | Пластинчатый насос регулируемой производительности | ||
| 2 | Типоразмер насоса |
Группа 05 016 = 17 (см3/об) Группа 1 020 = 21 (см3/об) 025 = 26 (см3/об) 032 = 33 (см3/об) |
Группа 2 040 = 42 (см3/об) 050 = 51 (см3/об) 063 = 63 (см3/об) Группа 3 080 = 80 (см3/об) 100 = 100 (см3/об) 120 = 123 (см3/об) |
| 3 | Тип регулятора |
PС = регулятор давления (стандарт) PCX = регулятор с устройством контроля давления |
|
| 4 | Направление вращения (вид со стороны вала) |
R = вращение по часовой стрелке |
|
| 5 | Монтажный фланец |
5 = монтажный фланец с четырьмя болтами ISO 3019/2 9 = четыре отверстия прямоугольного типа GR2 (доступно для RV1P-016) |
|
| 6 | Тип вала |
5 = цилиндрический вал (не поставляется с монтажным фланцем тип 9) 7 = конический вал (недоступно для RV1P-016) |
|
| 7 | Гидравлическое соединения |
RV1P-016, RV1P-020, RV1P-025, RV1P-032 B = BSP резьбовые порты RV1P-040, RV1P-050, RV1P-063, RV1P-080, RV1P-100, RV1P-120 S = всасывающий/нагнетательный фланцы SAE 3000 с метрическими болтами; дренажный порт резьба BSP |
|
| 8 | Номер серии | Габаритные и монтажные размеры неизменны для серий от 0 до 19 | |
| 9 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = VITION для специальных жидкостей |
|
| 10 | Положение насоса |
пропустить для одиночных насосов и заднего положения насоса F= переднее F= промежуточное |
|
Скачать 2D и 3D модели товара «Насос гидравлический пластинчатый регулируемой производительности RV1P» Вы можете по кнопке «CAD-модель» выше.
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
