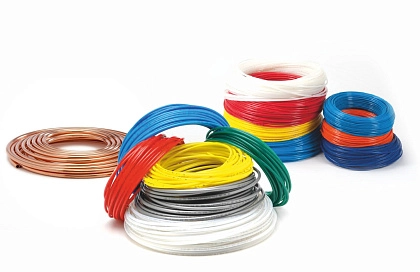

Трубки пневматические

Пневматические трубки для систем сжатого воздуха

Пневматические трубки предназначены для соединения элементов пневмосистем и передачи сжатого воздуха в промышленном оборудовании. Применяются в автоматизированных линиях, станках, распределительных узлах, робототехнических комплексах и других системах, где требуется надёжная подача воздуха под давлением.

В зависимости от условий эксплуатации используются трубки из различных материалов: полиамид (PA12), полиуретан (TPU), полиэтилен (PE), фторопласт (PTFE), а также спиральные исполнения и защитные элементы.

Выбор материала зависит от рабочей температуры, требований к гибкости, химической стойкости и механической прочности.

Полиамидные трубки (PA12)

Полиамидные пневмотрубки отличаются высокой механической прочностью и стабильностью размеров при перепадах температуры. Материал устойчив к воздействию масел, топлива, озона и ультрафиолетового излучения.

Диапазон рабочих температур: от −40 до +80 °C.

Полиамид применяется в машиностроении, промышленной автоматике и робототехнике, где требуется сочетание прочности и умеренной гибкости.

Полиуретановые трубки (TPU)

Полиуретановые пневмотрубки обладают высокой гибкостью и устойчивостью к многократным изгибам, сдавливанию и скручиванию. После снятия механической нагрузки материал быстро восстанавливает форму.

Диапазон рабочих температур: от −40 до +60 °C.

Полиуретан рекомендуется для подвижных соединений и участков с динамической нагрузкой. При эксплуатации необходимо учитывать допустимые температурные режимы и рабочее давление.

Полиэтиленовые трубки (PE)

Полиэтиленовые трубки применяются в пневмосистемах с умеренными требованиями к давлению и температуре. Материал обладает хорошей химической стойкостью к кислотам и щелочам.

Диапазон рабочих температур: от −10 до +60 °C.

Полиэтилен является экономичным решением для вспомогательных пневматических линий. При монтаже необходимо соблюдать минимальный радиус изгиба и учитывать возможную текучесть материала под нагрузкой.

Фторопластовые трубки (PTFE)

Фторопластовые (тефлоновые) трубки предназначены для эксплуатации в условиях повышенных температур и агрессивных сред. Материал обладает высокой химической стойкостью к кислотам, щелочам и парам агрессивных веществ.

Диапазон рабочих температур: от −60 до +260 °C.

Трубки PTFE применяются при прокладке линий пневмопитания через зоны с высокой температурой, а также в средах с повышенными требованиями к химической устойчивости и диэлектрическим свойствам.

Спиральные трубки

Спиральные трубки из полиамида и полиуретана обладают свойствами соответствующих базовых материалов и применяются для подключения пневмоинструмента и подвижных элементов оборудования. Спиральная форма обеспечивает компактность и удобство эксплуатации.

Защитные спирали и дополнительные элементы

Защитные спирали из высокопрочного полиэтилена используются для защиты пневматических трубок от механических повреждений и перегибов. Диапазон рабочих температур защитной спирали: от −50 до +100 °C.

Медные трубки

Гибкие медные трубки применяются в системах, где требуется повышенная механическая прочность и устойчивость к коррозии. Соединение осуществляется с использованием универсальных обжимных фитингов.

Как выбрать пневматическую трубку

При выборе материала рекомендуется учитывать:

• рабочее давление в системе;
• температурный диапазон эксплуатации;
• наличие агрессивных сред;
• степень подвижности соединения;
• требования к гибкости и устойчивости к изгибам.

Для подбора конкретного типоразмера и материала пневмотрубки рекомендуется ориентироваться на характеристики оборудования и условия эксплуатации.
