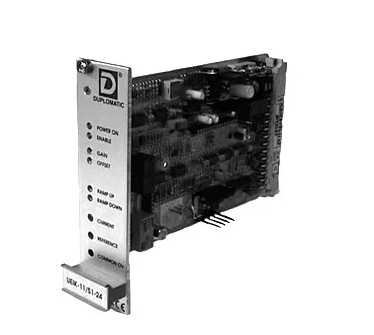

UEIK-2*RL - Блок управления пропорциональными распределителями с четырьмя каналами задания

Электронный блок UEIK-2*RL предназначен для управления пропорциональными распределителями с двумя электромагнитами в системах без электрической обратной связи. Для работы исполнительного механизма можно предварительно настроить четыре фиксированных уровня управляющего сигнала и индивидуальные параметры переходного процесса для каждого режима.

Выбор требуемого канала выполняется внешними дискретными сигналами. Такая схема применяется в гидроприводах с несколькими заданными скоростными режимами, в том числе в циклах с переключением между медленным и быстрым перемещением.

Четыре канала задания скорости

На передней панели расположены четыре многооборотных регулятора REF, каждый из которых задает отдельное значение опорного сигнала. Для управления электромагнитом A используется положительная часть диапазона 0...+10 В, для электромагнита B - отрицательная часть 0...-10 В.

Каналы 1-4 выбираются внешними сигналами 24 В. Если одновременно активны несколько входов выбора, приоритет имеет канал с большим порядковым номером. Для плавного перехода между режимами новый канал рекомендуется активировать до отключения предыдущего.

Функциональная блок-схема:

Настройка переходных процессов

Для каждого из четырех каналов предусмотрена отдельная регулировка RAMP. Она определяет время достижения тока, соответствующего выбранному значению опорного сигнала. Диапазон настройки составляет от 0,03 до 7 секунд.

Дополнительный регулятор ZERO RAMP задает характер снижения тока до нуля при отключении всех каналов. Это позволяет отдельно настроить переход между рабочими режимами и процесс обесточивания распределителя.

Управление электромагнитами A и B

Выходной каскад управляет двумя катушками пропорционального распределителя. Направление движения определяется знаком выбранного опорного сигнала: положительный сигнал управляет электромагнитом A, отрицательный - электромагнитом B.

Для обоих электромагнитов предусмотрена независимая регулировка тока смещения OFFSET. Она используется для компенсации мертвой зоны распределителя. Диапазон регулировки составляет 0-0,5 А для UEIK-21RL и 0-0,65 А для UEIK-22RL.

ШИМ-управление и настройка динамики

Ток катушек формируется выходными каскадами с широтно-импульсной модуляцией. Частота ШИМ регулируется в диапазоне от 80 до 370 Гц. Заводская настройка составляет 200 Гц для UEIK-21RL и 100 Гц для UEIK-22RL.

Частота переключения подбирается с учетом характеристик электромагнитов и распределителя. Ее настройка влияет на гистерезис и плавность регулирования.

Контроль выбранного режима

Состояние блока и активный канал отображаются светодиодными индикаторами на передней панели. Предусмотрены контрольные точки для измерения токов электромагнитов A и B и значения опорного сигнала выбранного канала.

При необходимости к системе может быть добавлен внешний опорный сигнал для ручного управления распределителем. Такая конфигурация задается внутренними переключателями блока.

Эксплуатационные и конструктивные характеристики

Монтаж и подключение

UEIK-2*RL устанавливается в держатель с разъемом DIN 41612-D. Для силовых цепей катушек необходимо учитывать ток нагрузки и длину кабелей. Сигнальные соединения рекомендуется выполнять экранированными проводниками.

Сигнальные линии следует прокладывать отдельно от силовых кабелей, электродвигателей, преобразователей частоты и других источников электромагнитных помех. Экраны подключаются к земле со стороны блока.

Подбор и поставка UEIK-2*RL

При подборе блока необходимо учитывать электрические параметры катушек распределителя, требуемые рабочие режимы, количество фиксированных скоростей и параметры перехода между ними.

ПНЕВМАКС выполняет подбор UEIK-2*RL и совместимых пропорциональных распределителей для гидроприводов с несколькими предварительно заданными режимами движения.

Возможны:

• подбор исполнения UEIK-21RL или UEIK-22RL;
• подбор совместимого пропорционального распределителя;
• проверка соответствия блока электрическим параметрам катушек;
• подбор компонентов системы управления для циклов с несколькими фиксированными скоростями.

Оплата заказа возможна:

• по безналичному расчету;
• банковской картой;
• наличными в фирменном магазине ПНЕВМАКС.

ПНЕВМАКС сотрудничает с несколькими транспортными компаниями, поэтому вариант доставки можно выбрать с учетом региона, сроков и условий перевозки. Отправка оборудования осуществляется по всей России. Самовывоз доступен со склада ПНЕВМАКС в Химках.

Все поставки сопровождаются комплектом бухгалтерских документов с НДС.

Код для заказа:
