UEIK-11RS* - Блок управления пропорциональными клапанами с обратной связью по положению золотника

Электронный блок UEIK-11RS* предназначен для управления пропорциональными клапанами с одной катушкой и электрической обратной связью по положению золотника. Блок сравнивает входной опорный сигнал с фактическим положением золотника и изменяет ток электромагнита так, чтобы обеспечить требуемое положение регулирующего элемента.

Работа в замкнутом контуре позволяет снизить влияние гистерезиса и повысить линейность регулирования по сравнению с управлением без обратной связи. Для настройки доступны регулировки коэффициента масштабирования, тока смещения, переходных процессов и частоты ШИМ.

Управление по положению золотника

Опорный сигнал может подаваться в виде напряжения 0-10 В или тока 4-20 мА. Блок сравнивает его с сигналом встроенного датчика положения золотника и формирует ток управления электромагнитом до достижения требуемого положения.

Коэффициент GAIN задает соответствие между входной командой и положением золотника, а следовательно, и регулируемым гидравлическим параметром. Максимальный выходной ток блока составляет 1 А.

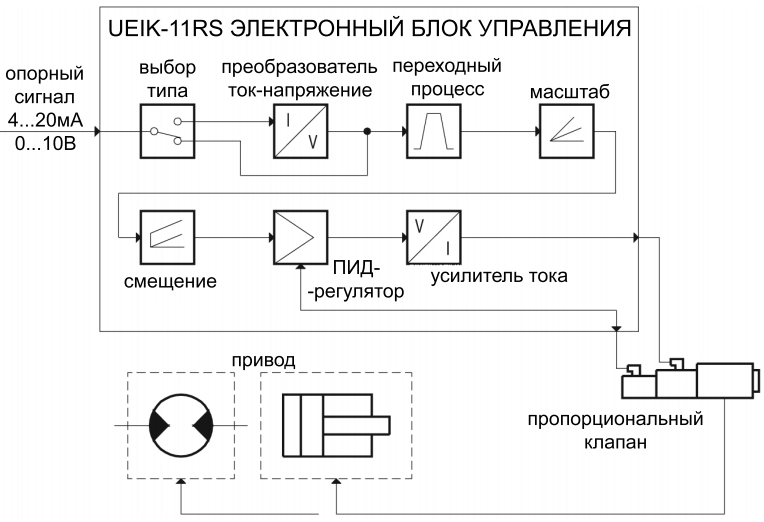

Функциональная блок-схема:

Исполнения по типу обратной связи

UEIK-11RS* выпускается в двух исполнениях, рассчитанных на различные типы пропорциональной гидроаппаратуры:

• UEIK-11RSD - для пропорциональных распределителей DSE3F-S*;
• UEIK-11RSQ - для регулятора расхода RPCER1/52.

Исполнения различаются параметрами сигнала обратной связи по положению золотника. Контрольная точка на передней панели позволяет измерять сигнал датчика: 0-5 В для RSD и 0-4 В для RSQ.

Настройка тока смещения и масштабирования

Параметр OFFSET используется для компенсации начальной мертвой зоны клапана. Диапазон регулировки тока смещения составляет от 0 до 0,5 А. Ток смещения начинает подаваться при превышении входным сигналом порога около +150 мВ или 4,25 мА.

Регулятор GAIN позволяет согласовать полный диапазон опорного сигнала с рабочим ходом золотника. При настройке необходимо учитывать допустимые электрические параметры катушки и фактический диапазон перемещения регулирующего элемента.

Настройка переходных процессов

Для задания динамики изменения выходного тока предусмотрены независимые регулировки RAMP UP и RAMP DOWN. Время нарастания и снижения регулируется в диапазоне от 0,03 до 7 секунд.

При необходимости функция переходного процесса может быть отключена внешним сигналом. В этом режиме время реакции сокращается примерно до 10 мс.

Работа при неисправности датчика

Блок контролирует состояние цепи обратной связи. При неисправности датчика ток электромагнита отключается, клапан переводится в нерабочее положение, а релейный выход состояния размыкается. Ошибка также отображается светодиодной индикацией на передней панели.

Конфигурация блока позволяет временно переключить его в режим без обратной связи. В этом случае управление продолжается по входному сигналу, но контроль положения золотника не используется.

ШИМ-управление

Выходной каскад использует широтно-импульсную модуляцию. Частота ШИМ регулируется в диапазоне от 80 до 370 Гц. Заводская настройка составляет 200 Гц.

Частота подбирается с учетом характеристик электромагнита и клапана. Ее корректная настройка позволяет уменьшить влияние гистерезиса и повысить устойчивость регулирования.

Контроль и настройка

На передней панели расположены индикаторы неисправности, питания и готовности блока, а также регуляторы GAIN, OFFSET, RAMP UP и RAMP DOWN. Предусмотрены контрольные точки для измерения выходного тока, опорного сигнала и сигнала датчика положения.

Тип входного сигнала, режим работы с обратной связью и полярность сигнала датчика задаются внутренними переключателями. Все изменения конфигурации выполняются при отключенном питании блока.

Эксплуатационные и конструктивные характеристики

Монтаж и подключение

UEIK-11RS* устанавливается в держатель с разъемом DIN 41612-D. Для цепей питания и электромагнита необходимо использовать кабели, соответствующие току нагрузки и длине линии. Сигнальные соединения выполняются экранированными кабелями.

Линии обратной связи и опорного сигнала следует прокладывать отдельно от силовых кабелей, электродвигателей, преобразователей частоты и других источников электромагнитных помех.

Подбор и поставка UEIK-11RS*

При подборе блока необходимо учитывать тип пропорционального клапана, параметры датчика положения золотника, тип опорного сигнала, характеристики электромагнита и требуемую динамику регулирования.

ПНЕВМАКС выполняет подбор UEIK-11RS* и совместимой пропорциональной гидроаппаратуры с обратной связью по положению золотника.

Возможны:

• подбор исполнения RSD или RSQ;
• подбор совместимого пропорционального клапана;
• проверка соответствия блока, датчика положения и катушки;
• подбор компонентов системы управления.

Оплата заказа возможна:

• по безналичному расчету;
• банковской картой;
• наличными в фирменном магазине ПНЕВМАКС.

ПНЕВМАКС сотрудничает с несколькими транспортными компаниями, поэтому вариант доставки можно выбрать с учетом региона, сроков и условий перевозки. Отправка оборудования осуществляется по всей России. Самовывоз доступен со склада ПНЕВМАКС в Химках.

Все поставки сопровождаются комплектом бухгалтерских документов с НДС.

Код для заказа:
