VD*-W* - Клапан обратный трубный монтаж

Характеристики
Артикул
VD*-W*
Рабочее давление
400 бар
Расход
до 850 л/мин
Температура эксплуатации
-20...+70 ºС
Дополнительно
Различные типоразмеры и давления открытия. Трубный монтаж
Гарантия
2 года


Подробное описание

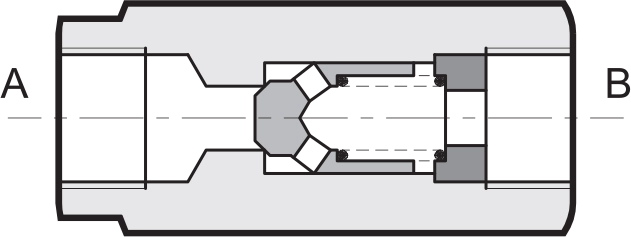

схемаVDW.pngКлапаны VD представляют собой обратные клапаны с резьбовыми присоединительными отверстиями "BSP", предназначенные для последовательной установки в гидравлических линиях. Они позволяют потоку свободно проходить в одном направлении, блокируя его в противоположном направлении

В свободном состоянии тарелка обратного клапана, остаётся закрытой при помощи пружины с фиксированной настройкой. Тарелка открывается, когда давление на входной линии "A" превышает значение, установленное на пружине, добавленное к давлению на выходной линии "B".

Обратный клапан может поставляться в одном из восьми размеров, для значений расхода до 850 л/мин и с пятью различными установленными значениями давления срабатывания.

Рабочие характеристики обратного клапана

Клапан Размеры отверстия
BSP
Расход при ΔP = 1 бар
(л/мин)

VD2-W*

1/4’’ 25
VD3-W* 3/8’’ 40
VD4-W* 1/2’’ 75
VD5-W* 3/4’’ 125
VD6-W* 1’’ 200
VD7-W* 1’’ 1/4 280
VD8-W* 1’’ 1/2 650
VD9-W* 2’’ 850

Код для заказа обратных клапанов

1 2 - 3 4 / 5
VD 2 W 1 30
1 Обратный клапан
2 Типоразмер клапана 2 = 1/4’’
3 = 3/8’
4 = 1/2’’
5 = 3/4’’
6 = 1’’
7 = 1’’ 1/4
8 = 1’’ 1/2
9 = 2’’
3 W = отверстия с резьбой BSP
4 Давление открытия 1 = 0,35 бар
2 = 2 бара
T4 = 4 бара
3 = 6 бар
4 = 10 бар
5 Номер серии обратного клапана Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39

Скачать 2D и 3D модели товара «Обратный клапан трубный монтаж VD*-W*» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
