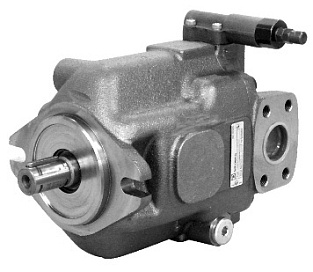

VPPM – Насос гидравлический аксиально-поршневой регулируемой производительности
Аксиально-поршневые насосы серии VPPM предназначены для гидравлических систем с разомкнутым контуром и регулируемой производительностью. Насосы применяются в оборудовании, где требуется изменять расход рабочей жидкости в зависимости от режима работы исполнительных механизмов и текущей нагрузки гидросистемы.
Регулирование подачи осуществляется изменением угла наклона шайбы. Производительность насоса пропорциональна частоте вращения приводного вала и рабочему объему, установленному механизмом регулирования. Такая схема позволяет гидросистеме потреблять только необходимое количество энергии и уменьшает потери, характерные для систем с нерегулируемыми насосами.
Серия VPPM выпускается в четырех типоразмерах с рабочим объемом 29, 46, 73 и 87 см³/об. Насосы рассчитаны на длительную работу при давлении до 280 бар и допускают кратковременные повышения давления до 350 бар.
Особенности конструкции насосов VPPM и требования к рабочей жидкости
Конструкция насосов основана на аксиально-поршневом механизме с наклонной шайбой. Изменение угла наклона шайбы позволяет плавно регулировать рабочий объем и производительность насоса без остановки оборудования.
Максимальный и минимальный углы наклона могут ограничиваться механическими регулировочными винтами. Это позволяет адаптировать насос под параметры конкретной гидросистемы и предотвратить работу за пределами расчетных режимов.
Одной из особенностей серии является возможность восприятия значительных осевых и радиальных нагрузок на вал. Благодаря этому насосы могут использоваться в приводах, где конструкция оборудования предъявляет повышенные требования к механической прочности насосного агрегата.
Насосы VPPM поставляются с монтажным фланцем по ISO 3019/2 и различными вариантами валов. Для многосекционных исполнений используются специальные варианты присоединения по SAE.
Для обеспечения длительного срока службы насоса рекомендуется использовать гидравлические жидкости, соответствующие требованиям производителя оборудования.
Особое внимание следует уделять:
- вязкости рабочей жидкости;
- температурному режиму эксплуатации;
- качеству фильтрации;
- классу чистоты масла.
Загрязнение рабочей жидкости является одной из основных причин ускоренного износа поршневой группы и элементов системы регулирования.
Преимущества насосов VPPM
- Регулируемая производительность без потерь на дросселировании.
- Работа при средних и высоких давлениях.
- Высокая энергоэффективность гидросистемы.
- Возможность работы с различными типами регуляторов.
- Устойчивость к осевым и радиальным нагрузкам на вал.
- Несколько типоразмеров для различных расходов рабочей жидкости.
- Возможность интеграции в автоматизированные гидросистемы.
- Поддержка многосекционных исполнений.
Типоразмеры насосов VPPM
| Модель | Рабочий объем |
| VPPM-029 | 29 см³/об |
| VPPM-046 | 46 см³/об |
| VPPM-073 | 73 см³/об |
| VPPM-087 | 87 см³/об |
Где применяются насосы VPPM
Насосы серии VPPM используются в промышленном оборудовании, где требуется регулирование расхода рабочей жидкости в процессе работы.
Типовые области применения:
- гидростанции промышленного оборудования;
- гидравлические прессы;
- металлообрабатывающие станки;
- испытательные стенды;
- мобильная техника;
- энергетические установки;
- транспортные и подъемные механизмы;
- автоматизированные производственные линии.
Выбор регулятора для насоса VPPM
Одной из ключевых особенностей серии является широкий выбор регуляторов, позволяющих адаптировать насос под различные принципы управления гидросистемой.
| Регулятор | Основная функция | Типовые задачи |
| PC | Поддержание постоянного давления | Стандартные гидростанции |
| PCR | Дистанционное управление давлением | Удаленные точки настройки давления |
| PCX | Разгрузка насоса и переключение | Автоматизированные установки |
| PQC | Поддержание давления и расхода | Системы с регулируемым расходом |
| PQCE5 | Электропропорциональное управление расходом и давлением | Испытательные стенды и автоматизированные линии |
| PQNC | Ограничение потребляемой мощности | Оборудование с ограниченной мощностью привода |
| PQNCE5 | Электропропорциональное управление с ограничением мощности | Сложные гидравлические системы |
Регулятор PC
Регулятор давления PC автоматически уменьшает производительность насоса при достижении заданного давления. Такое решение применяется в большинстве гидростанций общего назначения и позволяет снизить тепловые потери в системе.
Регулятор PCR
Исполнение PCR позволяет изменять настройку давления при помощи внешнего управляющего клапана. Такая схема используется в гидросистемах, где регулировка должна выполняться из удаленной точки.
Регулятор PCX
Регулятор PCX предназначен для систем с несколькими режимами давления и функцией разгрузки насоса. Во время технологических пауз насос может автоматически переводиться в режим минимальной производительности, снижая энергопотребление и нагрев масла.
Регулятор PQC
Исполнение PQC поддерживает постоянный перепад давления на регулирующем элементе и автоматически изменяет подачу насоса в зависимости от потребности исполнительных механизмов.
Регулятор PQCE5
Регулятор PQCE5 обеспечивает независимое управление расходом и давлением с помощью электрических сигналов. Такое решение применяется в оборудовании с программным управлением и сложными алгоритмами работы гидропривода.
Регулятор PQNC
Регулятор мощности PQNC ограничивает потребляемую насосом мощность. При увеличении давления насос автоматически уменьшает подачу, предотвращая перегрузку привода.
Регулятор PQNCE5
Наиболее функциональное исполнение серии. Регулятор сочетает функции ограничения мощности и электрогидравлического управления расходом и давлением. Используется в сложных автоматизированных гидросистемах.
Часто задаваемые вопросы
Чем регулируемый насос отличается от нерегулируемого?
Регулируемый насос способен изменять свою производительность в процессе работы. Нерегулируемый насос подает фиксированный объем рабочей жидкости за каждый оборот приводного вала независимо от текущей потребности гидросистемы.
Когда стоит использовать регулируемый насос?
Регулируемый насос целесообразно применять в гидросистемах с переменной нагрузкой, изменяющимся расходом и требованиями к энергоэффективности оборудования.
Какой регулятор выбрать для стандартной гидростанции?
В большинстве случаев используется регулятор давления PC. Он обеспечивает автоматическое ограничение давления и подходит для большинства промышленных гидростанций.
Для чего нужен регулятор мощности PQNC?
PQNC предотвращает превышение допустимой мощности привода. Такой регулятор применяется в оборудовании, где мощность электродвигателя или двигателя внутреннего сгорания ограничена.
Что выбрать: PC или PQC?
PC поддерживает только давление в системе. PQC дополнительно регулирует расход и лучше подходит для гидросистем с переменными режимами работы и пропорциональным управлением исполнительными механизмами.
Можно ли использовать насосы VPPM с пропорциональными распределителями?
Да. Для таких систем обычно применяются регуляторы PQC, PQCE5 или PQNCE5, позволяющие согласовать работу насоса и пропорциональной гидроаппаратуры.
Как подобрать рабочий объем насоса?
Рабочий объем выбирается исходя из требуемого расхода рабочей жидкости, скорости работы исполнительных механизмов и частоты вращения привода. Для корректного подбора необходимо учитывать все параметры гидросистемы в комплексе.
Можно ли использовать насосы VPPM в многосекционных агрегатах?
Да. Конструкция серии предусматривает возможность создания многосекционных насосных агрегатов для питания нескольких гидравлических контуров от одного привода.
Соединительные фланцы аксиально-поршневых насосов
SAE 3000| Код фланца | Тип фланца | P макс (бар) | ø А |
| F104G114-M | SAE-1’’ 1/4 | 276 | 1’’ 1/4 BSP |
| F106G112-M | SAE-1’’ 1/2 | 207 | 1’’ 1/2 BSP |
| F108G200-M |
SAE-2’’ |
207 | 2’’ BSP |
| Код фланца | Тип фланца | P макс (бар) | ø А |
| F402G034-M | SAE-3/4’’ | 420 | 3/4’’ BSP |
| F403G100-M | SAE-1’’ | 420 | 1’’ BSP |
| F404G114 | SAE-1’’1/4 | 420 | 1’’ 1/4 BSP |
Коды для заказа насоса VPPM
| 1 | - | 2 | 3 | - | 4 | 5 | 6 | 7 | - | 8 | 9 | 10 | - | 11 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VPPM | 046 | PQNC | R | 5 | 5 | 5 | 10 | N | 000 | M122 |
|
|
одиночные и передние насосы | промежуточные и задние насосы | |
|---|---|---|---|
| 1 | Поршневой насос с регулируемой производительностью | ||
| 2 | Размер насоса |
VPPM-029 - 29 см3/об VPPM-073 = 73 см3/об VPPM-046 - 46 см3/об VPPM-087 = 87 см3/об |
|
| 3 | Тип регулятора |
PC - регулятор давления PCR - дистанционный регулятор давления PCX - регулятор давления с контролем PQC - регулятор давления и расхода PQCE5 - встроенный пропорциональный регулятор давления и расхода PQNCE5 - регулятор мощности со встроенным пропорциональным регулятором давления и расхода |
PC - регулятор давления PCR - дистанционный регулятор давления MPCX - регулятор давления с контролем MPQC - регулятор давления и расхода PQNC - регулятор мощности |
| 4 | Направление вращения (вид со стороны вала) |
R = по часовой стрелке L = против часовой стрелки |
|
| 5 | Крепежный фланец |
5 = ISO 3019/2 (стандарт) 0 = SAE J744 с 2-мя отверстиями |
0 = SAE J744 с 2-мя отверстиями (обязательный) |
| 6 | Тип вала |
5 = цилиндрический со шпонкой по ISO 3019/2 (стандарт) 0 = цилиндрический со шпонкой по SAE J744 1 = шлицевой по SAE J744 |
1 = шлицевой по SAE J744 (обязательный) |
| 7 | Гидравлическое присоединение |
S = фланец всасывающего/напорного отверстия по SAE с метрическими болтами (стандарт), дренажное отверстие с резьбой BSP T = фланец всасывающего/напорного отверстия с болтами UNF, дренажное отверстие с резьбой UNF |
|
| 8 | Серийный номер |
11 = для VPPM-*PQCE5 и VPPM-*PQNCE5 10 = для всех других исполнений (габаритные и монтажные размеры остаются неизменными для серий от 10 до 19) |
Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
| 9 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM (вайтон) для особых типов жидкостей |
|
| 10 | Промежуточный фланец |
000 = одиночный насос без фланца 12S, 62S, 63S, 64S = промежуточный фланец и соединительная муфта для задних насосов |
000 = одиночный насос без фланца 12S, 62S, 63S, 64S = промежуточный фланец и соединительная муфта между соседними насосами |
| 11 | Крутящий момент | MXXX = значение крутящего момента (Нм) только для насосов с регуляторами PQNC и PQNCE | MXXX = значение крутящего момента (Нм) только для насосов с регуляторами PQNC |
| VPPM-073PC-R55S/10N000 | VPPM-073PQC-R55S/10N000 | VPPM-046PC-R55S/10N000 |
| VPPM-046PQC-R55S/10N000 |
