VRC - Регулятор расхода
Регуляторы расхода VRC с компенсацией давления
VRC — двухлинейные гидравлические регуляторы расхода одностороннего действия со встроенным обратным клапаном. В регулируемом направлении клапан поддерживает установленный расход, а в обратном направлении обеспечивает свободное прохождение рабочей жидкости.
Регуляторы предназначены для трубного монтажа и применяются в гидравлических контурах, где требуется поддерживать заданную скорость движения исполнительного механизма при изменении нагрузки.
Как VRC поддерживает установленный расход
Встроенный компенсатор давления поддерживает постоянный перепад давления ΔP на регулирующем дросселирующем элементе. Благодаря этому изменение давления нагрузки оказывает меньшее влияние на расход через клапан.
Требуемое значение расхода устанавливается вручную с помощью алюминиевой регулировочной рукоятки с градуированной шкалой. В обратном направлении рабочая жидкость проходит через встроенный обратный клапан, минуя регулирующий элемент.
Исполнения и рабочие параметры VRC
В представленном ассортименте ПНЕВМАКС имеются два типоразмера VRC:
| Модель | Присоединение | Максимальный расход | Максимальное давление |
|---|---|---|---|
| VRC01 | G1/4″ | 10 л/мин | 250 бар |
| VRC03 | G1/2″ | 33 л/мин | 250 бар |
Рабочая жидкость и условия эксплуатации
Регуляторы VRC рассчитаны на работу с гидравлическими жидкостями на основе минерального масла по DIN 51524.
- Максимальное рабочее давление — 250 бар.
- Температура рабочей жидкости — от −20 до +80 °C.
- Вязкость масла — 100 мм²/с.
- Требуемая чистота рабочей жидкости — класс 18/14 по ISO 4406.
Код для заказа:
| 1 | 2 |
| VRC | 01 |
| 1 | Регулятор расхода | |
| 2 | Типоразмер | 01, 02, 03 |

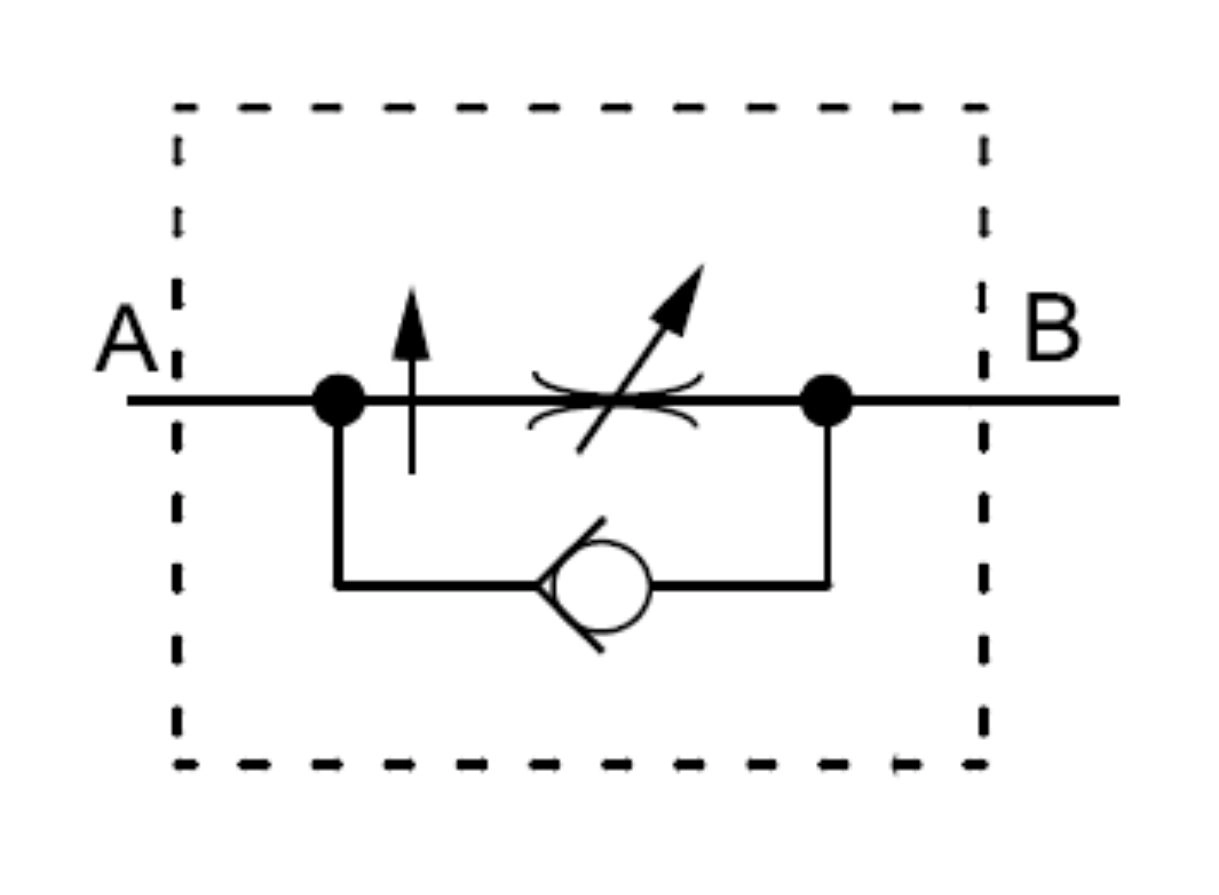

Обозначение на гидравлических схемах:
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
Регуляторы расхода VRC предназначены для поддержания заданного расхода рабочей жидкости в одном направлении независимо от изменения нагрузки на исполнительном механизме. В обратном направлении поток свободно проходит через встроенный обратный клапан.
Серия имеет трубное исполнение с резьбовыми присоединениями BSPP. В представленном ассортименте доступны модели G1/4″ и G1/2″ с максимальным расходом 10 и 33 л/мин и рабочим давлением до 250 бар. Принцип регулирования и технические параметры приведены во вкладке «Подробное описание».
Купить регулятор расхода VRC
В ПНЕВМАКС можно купить двухлинейные регуляторы расхода VRC одностороннего действия со встроенным обратным клапаном и компенсацией давления. В представленном ассортименте доступны исполнения с резьбовыми присоединениями G1/4″ и G1/2″, максимальным расходом 10 и 33 л/мин и рабочим давлением до 250 бар.
При подборе регулятора учитываются требуемый расход, рабочее давление, размер присоединения и направление регулируемого потока. Компенсированная конструкция VRC применяется в гидросистемах, где необходимо снизить влияние изменения нагрузки на скорость исполнительного механизма.
Цена, наличие и срок поставки зависят от выбранного типоразмера. Чтобы заказать регулятор расхода VRC или получить помощь в подборе, направьте обозначение модели либо параметры гидросистемы на адрес shop@pneumax.ru.
