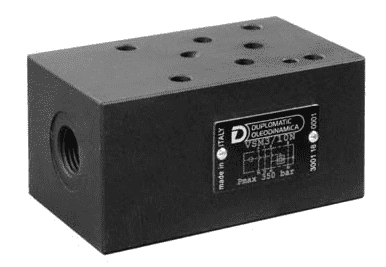

VSM - Клапан "ИЛИ" CETOP 03

Характеристики
Артикул
VSM
Рабочее давление
350 бар
Расход
до 40 л/мин
Максимальный расход через картридж
3 л/мин
Максимальный расход по магистралям
40 л/мин
Гарантия
2 года


VSM3 - клапан «ИЛИ» с гидравлическим управлением в модульном исполнении CETOP 03. Клапан сравнивает давление в рабочих магистралях A и B и передает на выход 1/4" BSP сигнал от той линии, где давление выше.

Такое исполнение применяется в схемах Load Sensing, когда необходимо передать сигнал нагрузки на регулятор насоса, а также при установке под пропорциональный распределитель. Выходной сигнал формируется автоматически по большему из давлений в каналах A и B.

Клапан выполнен в модульном формате ISO 4401-03 и может устанавливаться в составе гидравлического блока CETOP 03. Основные магистрали P, T, A и B проходят через корпус клапана.

Принцип работы

Внутренний элемент клапана соединяет выход LS с той рабочей магистралью, в которой в данный момент выше давление. Это позволяет получить единый управляющий сигнал без необходимости отдельно выбирать источник давления.

Максимальный расход через управляющий картридж составляет 3 л/мин. Максимальный расход через основные магистрали P, T, A и B - 40 л/мин.

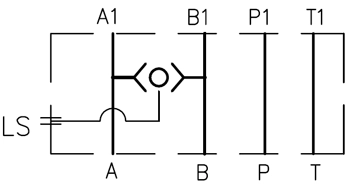

Гидравлическая схема клапана ИЛИ VSM3 CETOP 03

Конструкция и схема клапана ИЛИ VSM3

Технические характеристики

Характеристика Значение
Типоразмер CETOP 03 / ISO 4401-03
Максимальное рабочее давление 350 бар
Максимальный расход через картридж 3 л/мин
Максимальный расход в магистралях P, T, A и B 40 л/мин
Выход сигнала 1/4" BSP
Температура окружающей среды -20...+60 °C
Температура рабочей жидкости -20...+80 °C
Диапазон вязкости рабочей жидкости 10-400 сСт
Рекомендуемая вязкость 25 сСт
Допустимый уровень загрязнения 20/18/15 по ISO 4406:1999
Масса 0,95 кг

Рабочая жидкость

Для гидравлических жидкостей на основе минеральных масел типов HL и HM применяются уплотнения NBR. Для жидкостей типа HFD-R предусмотрено исполнение с уплотнениями FPM.

Код для заказа

1 2 3 / 4 5
V S M3 10 N
Позиция Параметр Значение
1-3 Тип оборудования VSM3 - клапан «ИЛИ» модульного исполнения CETOP 03
4 Номер серии 10, габаритные и монтажные размеры остаются неизменными для серий с 10 по 19
5 Уплотнения N = NBR для минеральных масел
V = FPM для специальных рабочих жидкостей

Пример кода для заказа: VSM3/10N - клапан «ИЛИ» CETOP 03, серия 10, уплотнения NBR, максимальное рабочее давление 350 бар.

2D- и 3D-модели оборудования доступны по кнопке «CAD-модель» на странице.

Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека», где размещены ссылки на внешние онлайн-конфигураторы CAD-моделей.


Тип клапана давления
Регулирующий
Монтаж клапана
Установка на плиту
Производитель
DUPLOMATIC MS S.p.a.

Заказать клапан «ИЛИ» VSM3 CETOP 03

VSM3 применяется для выбора большего давления между магистралями A и B и формирования управляющего сигнала, в том числе для систем Load Sensing.

При подборе необходимо учитывать рабочее давление, допустимый расход через управляющий картридж, расход по основным магистралям и тип рабочей жидкости.

Купить клапан VSM3 CETOP 03 можно через ПНЕВМАКС.

Оплатить заказ можно:

  • по безналичному расчету;
  • банковской картой;
  • наличными в фирменном магазине ПНЕВМАКС.

ПНЕВМАКС сотрудничает с несколькими транспортными компаниями, поэтому способ доставки можно выбрать с учетом региона, сроков и условий перевозки. Отправка оборудования осуществляется по всей России. Самовывоз доступен со склада ПНЕВМАКС в Химках.
