CTR-KV-C0070-CHL - Система густой смазки промежуточного рольганга стана горячей прокатки на базе бочковых пневматических насосов

Работы, выполненные по проекту

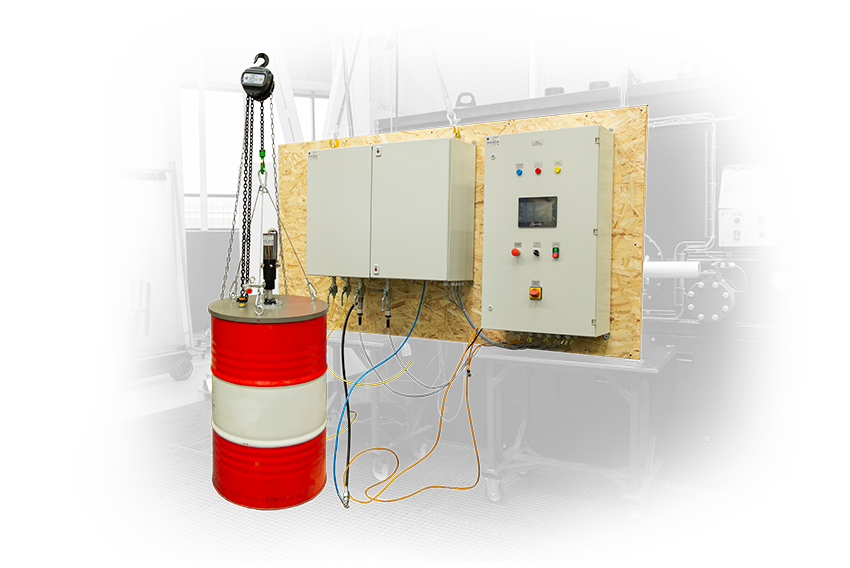

Для промежуточного рольганга стана горячей прокатки ПНЕВМАКС спроектировала, изготовила и поставила систему автоматической централизованной пластичной смазки CTR-KV-C0070-CHL. В состав поставки вошли две бочковые насосные станции, общий шкаф управления с панелью оператора, шесть аналоговых датчиков давления и комплект ЗИП.

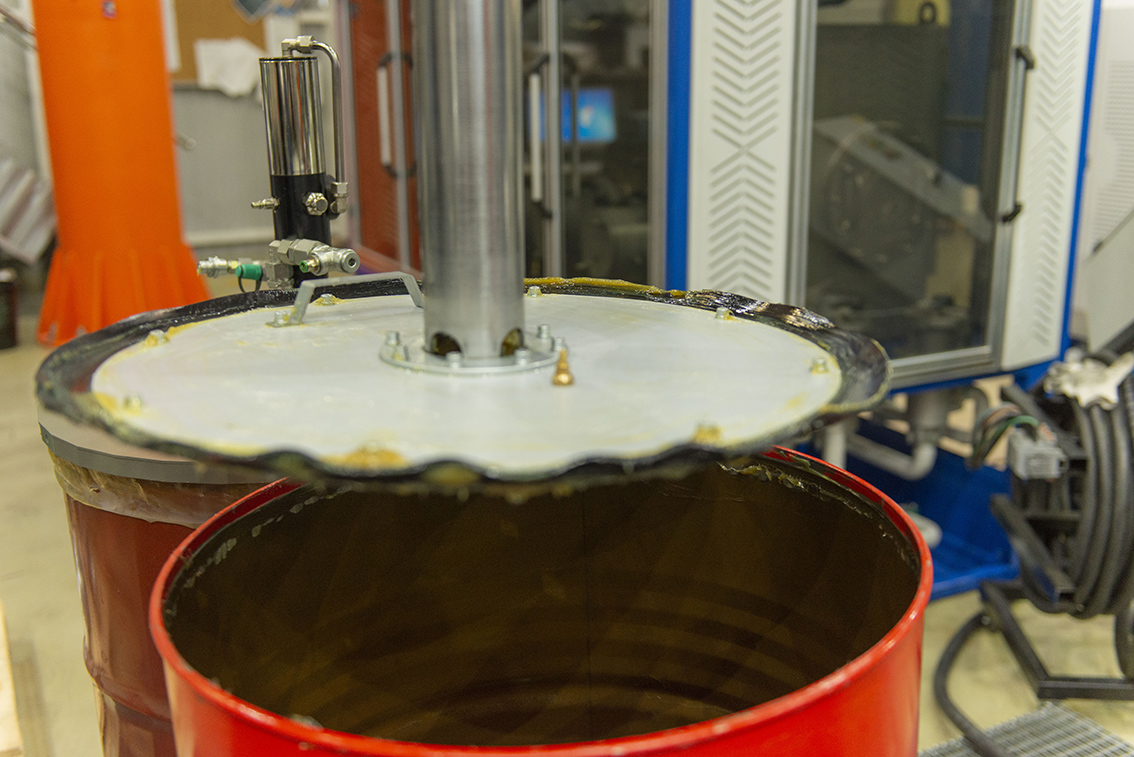

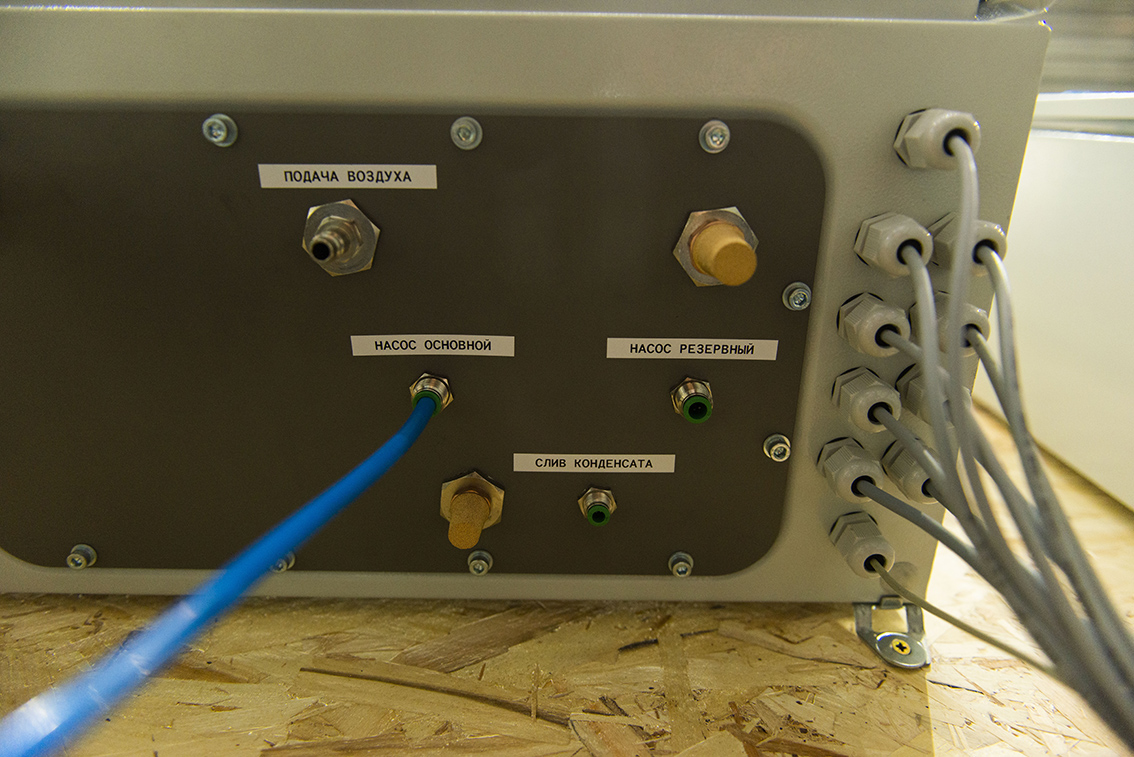

Система рассчитана на работу со стандартными бочками объемом 180–200 л. Каждый пневматический насос оснащен ручным механизмом извлечения из бочки, а питание может осуществляться как от цеховой пневмосети, так и от промышленного компрессора.

Двухлинейная смазка промежуточного рольганга

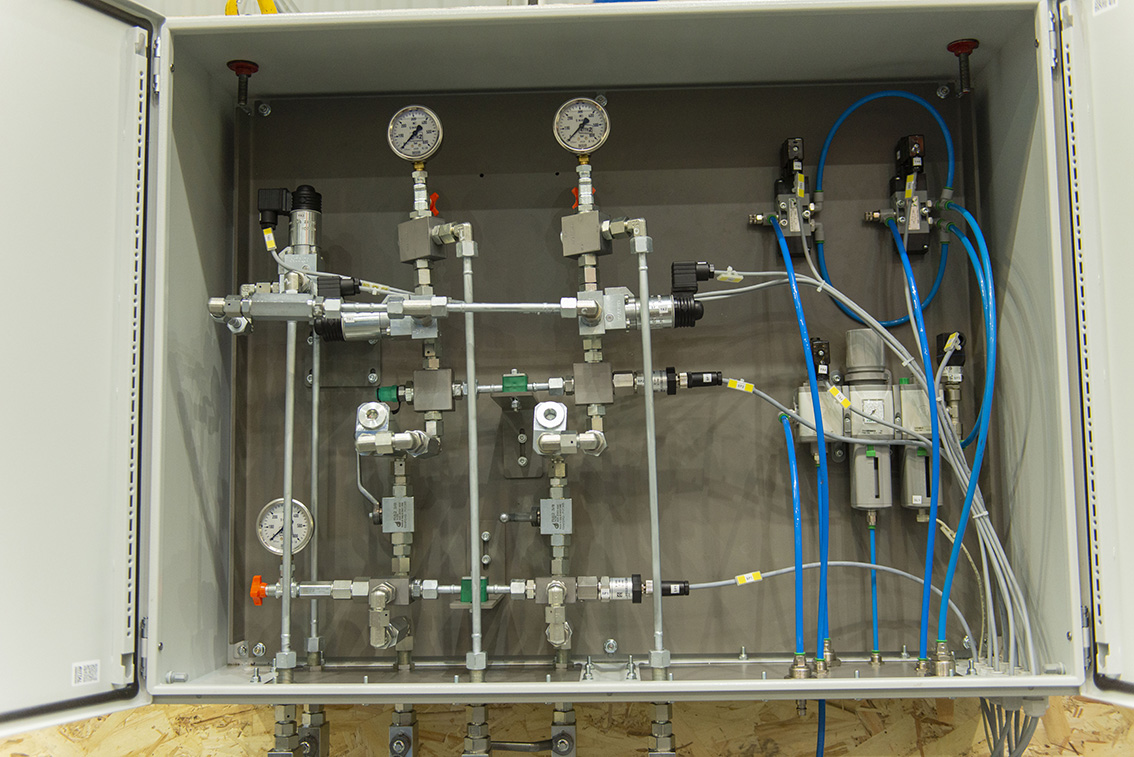

CTR-KV-C0070-CHL состоит из двух двухлинейных станций пластичной смазки, соединенных трубопроводами с распределительным шкафом и питателями. Питатели дозируют смазочный материал и подают его непосредственно к точкам смазки промежуточного рольганга.

Бочковые насосы могут работать поочередно, одновременно или резервировать друг друга в автоматическом режиме. Максимальное давление системы составляет 400 бар при давлении воздуха 8 бар, номинальная подача — 2,9 кг/мин. Система предназначена для пластичных смазок классов NLGI 00, 0, 1 и 2.

Контроль давления и переключения магистралей

На выходе насосных станций перед магистральными фильтрами и на концах смазочных линий установлены шесть аналоговых датчиков давления с выходным сигналом 4–20 мА. По их сигналам контролируется прохождение смазки по магистралям, работа двухлинейной схемы и переключение рабочих линий.

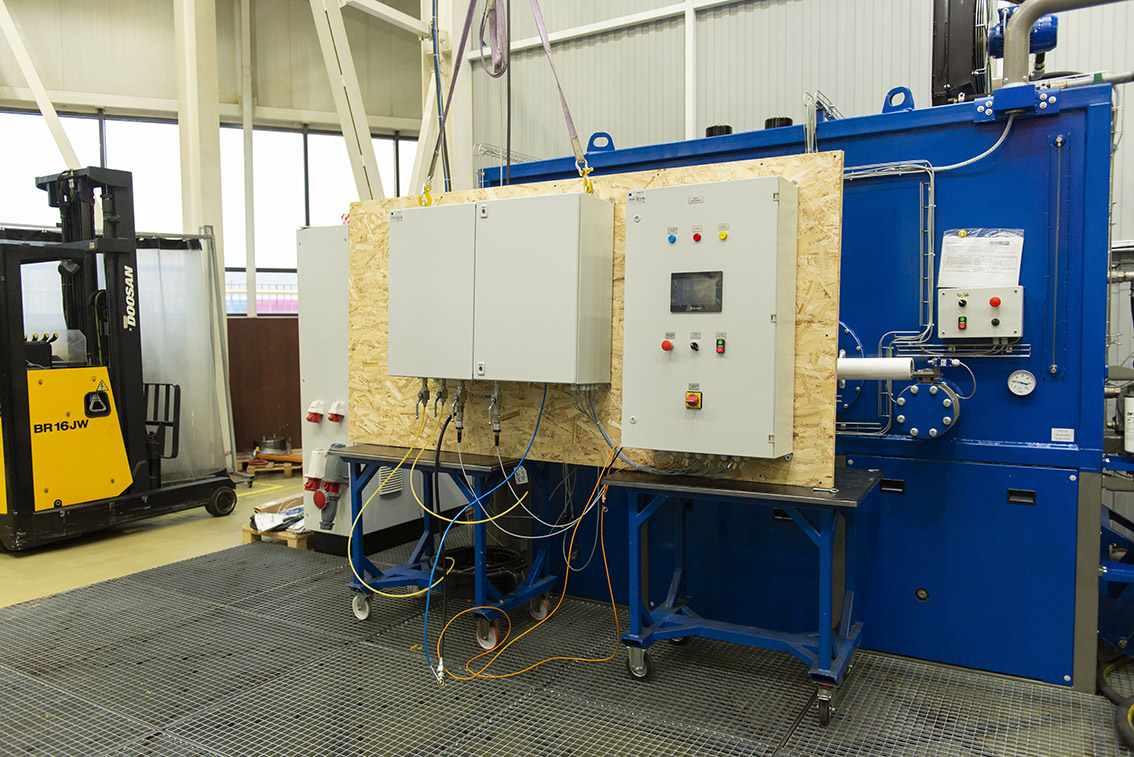

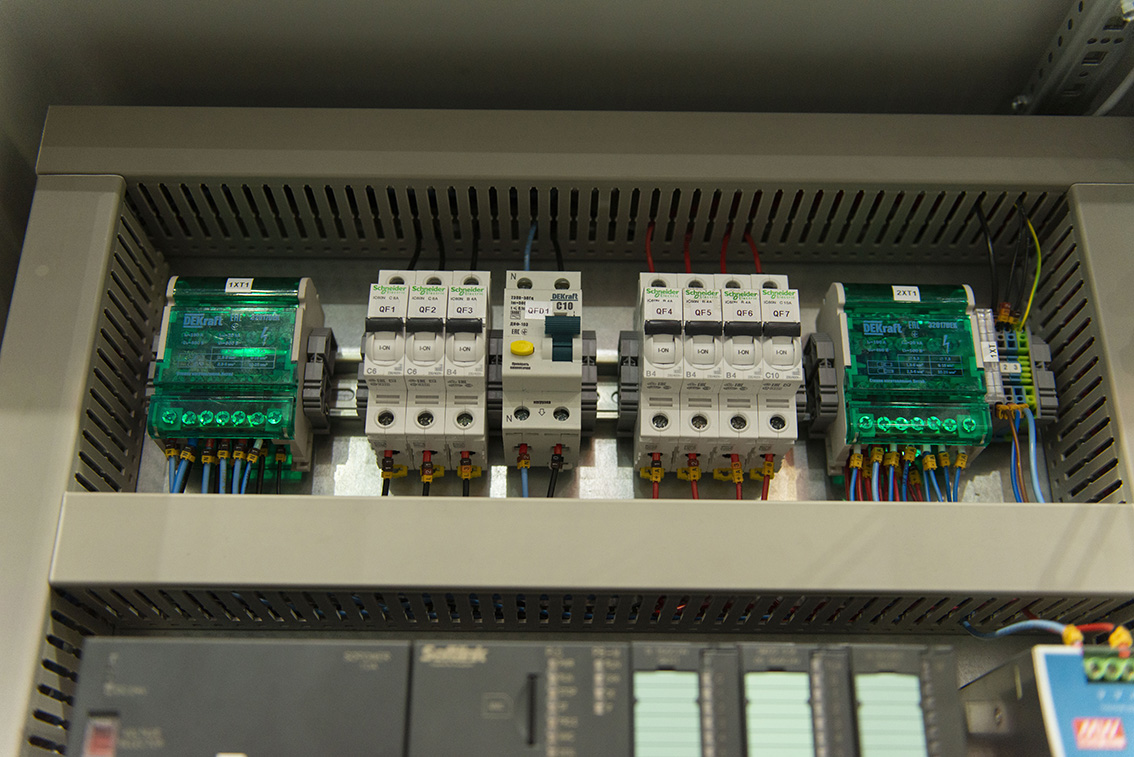

Общий шкаф управления с панелью оператора используется для управления насосными станциями, выбора режима работы и контроля состояния системы. Такая архитектура позволяет обслуживать оба насосных агрегата как единый комплекс, сохраняя возможность их независимой работы.
