Гидростанция CTR-KV-A0141 ножниц рубки забракованного алюминиевого профиля

Гидростанция CTR-KV-A0141 работает в составе линии измельчения отходов алюминиевого профиля и приводит в действие гидравлические ножницы. Механизм включает два вертикально расположенных гидроцилиндра: первый фиксирует профиль перед резкой, второй перемещает нож.

Рабочий цикл запускается по сигналу датчика или концевого выключателя. После поступления профиля в зону резки срабатывает цилиндр прижима, затем включается цилиндр ножа и выполняется рубка. После возврата режущего цилиндра в исходное положение освобождается прижим, транспортер перемещает профиль на следующий шаг и цикл повторяется. Продолжительность подачи, прижима и рубки составляет 5-6 секунд при скорости транспортера 180 мм/с.

Гидропривод прижима и рубки алюминиевого профиля

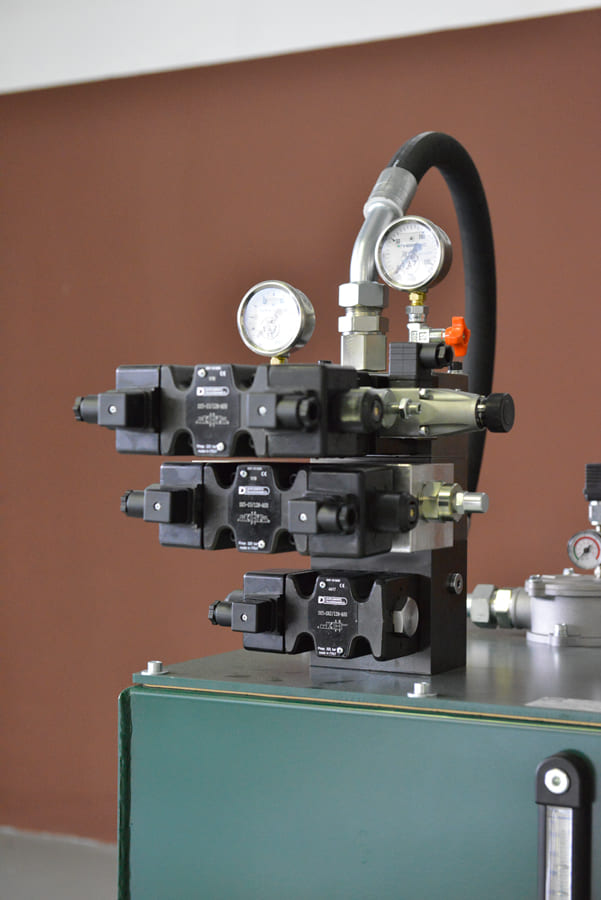

Для каждого гидроцилиндра предусмотрено отдельное регулирование давления и скорости движения. Это позволяет настраивать усилие прижима и параметры рабочего хода ножа в соответствии с режимом работы оборудования.

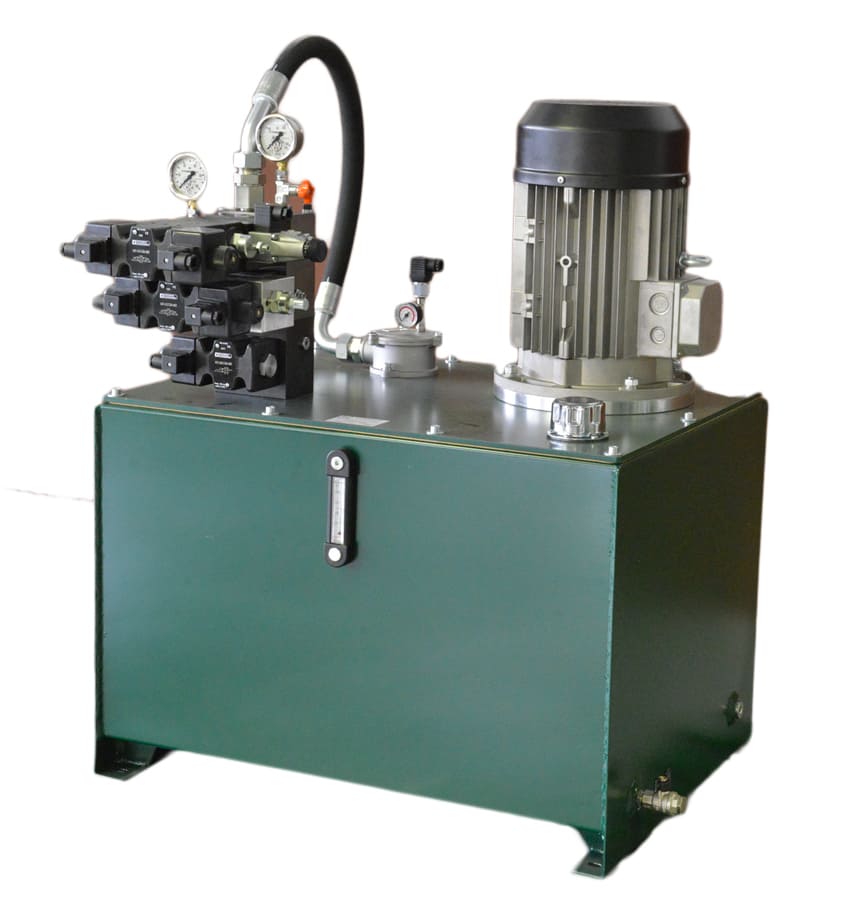

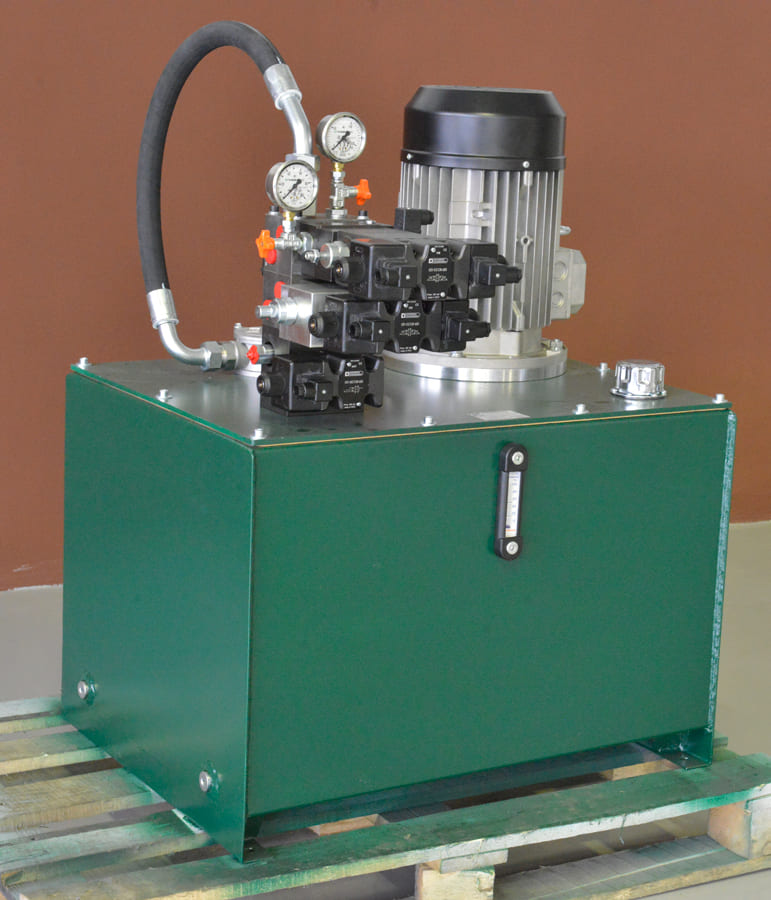

Насосная станция оснащена баком объемом 165 л и насосом производительностью 49 л/мин. Электродвигатель мощностью 7,5 кВт рассчитан на трехфазное питание 380 В, рабочее давление системы составляет 80 бар. Станция поставляется в сборе с контрольно-распределительной аппаратурой, напряжение цепей управления - 220 В AC.

Технические характеристики CTR-KV-A0141
