Гидростанция CTR-KV-B0018 для мельниц ММС70х23A, MMC90x30A, MMC95x29,MMC93x31, МРГ55х75, МШЦ45х60, МШРГУ 45х60

проект CTR-KV-B0018

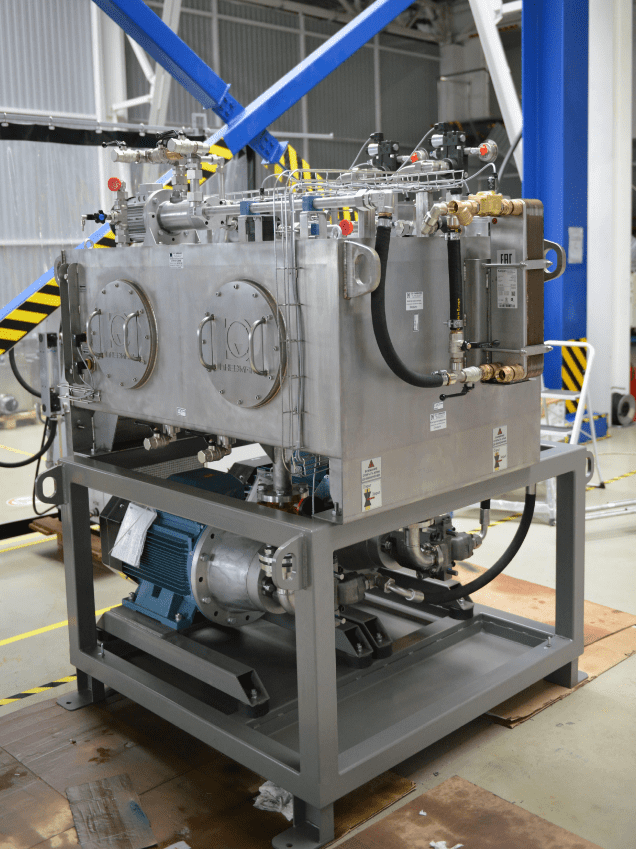

Гидростанция CTR-KV-B0018 предназначена для создания высокого давления масла при подъёме мельниц во время ремонтных работ. Оборудование входит в состав устройства подъёма и подаёт рабочую жидкость к гидравлическим домкратам.

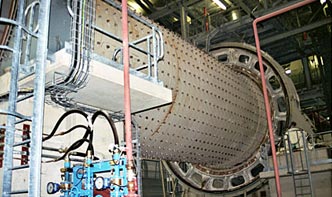

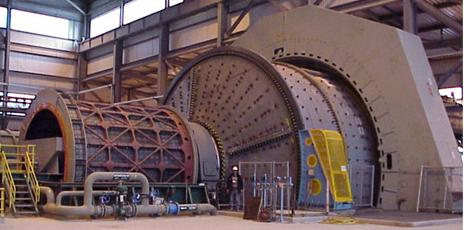

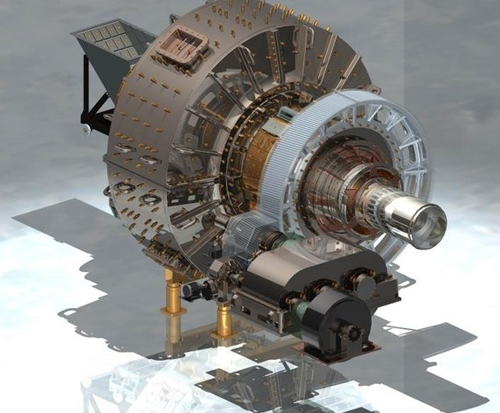

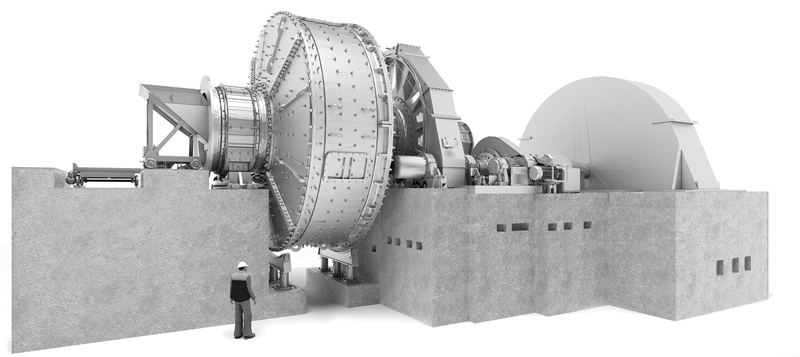

Станция применяется с мельницами ММС70х23А, ММС90х30А, ММС95х29, ММС93х31, МРГ55х75, МШЦ45х60 и МШРГУ45х60. Рабочее давление составляет 320 кгс/см², максимальное — 400 кгс/см². Производительность гидростанции — 18 л/мин, объём масляного бака — 165 л.

Резервирование насосов и независимое управление исполнительными механизмами

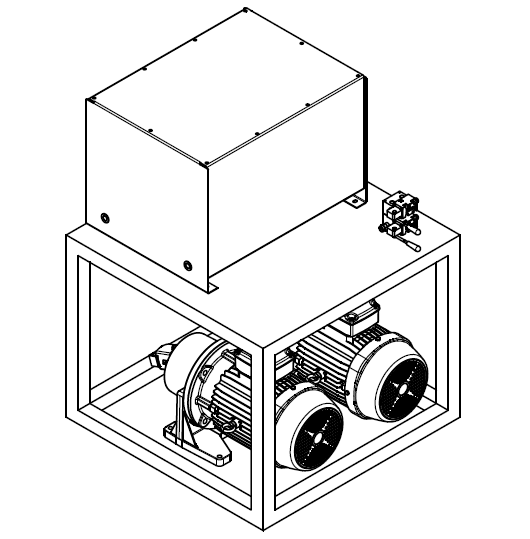

Для повышения эксплуатационной надёжности CTR-KV-B0018 оснащена двумя независимыми насосными агрегатами — основным и резервным. После каждого насоса установлены обратные клапаны, благодаря чему насосные агрегаты могут работать независимо друг от друга.

В напорной линии предусмотрена фильтрация рабочей жидкости. Два гидрораспределителя обеспечивают раздельное управление гидравлическими домкратами и цилиндром передвижения загрузочного устройства мельницы.

Контроль давления при подъёме мельницы

На панели управления установлены два манометра, дублирующие друг друга. Для защиты приборов и увеличения срока их службы предусмотрены демпферы кранового типа, позволяющие отключать манометры от гидросистемы.

В качестве рабочей жидкости используется индустриальное масло И-20А по ГОСТ 20799-88. Гидростанция рассчитана на эксплуатацию при температуре окружающей среды от +10 до +50 °C.

Основные технические характеристики CTR-KV-B0018

Параметр Значение
Назначение подъём мельниц при ремонте с подачей масла в гидравлические домкраты
Применяемое оборудование ММС70х23А, ММС90х30А, ММС95х29, ММС93х31, МРГ55х75, МШЦ45х60, МШРГУ45х60
Рабочее давление 320 кгс/см²
Максимальное давление 400 кгс/см²
Производительность 18 л/мин
Объём масляного бака 165 л
Количество насосных агрегатов 2, основной и резервный
Фильтрация в линии нагнетания
Количество гидрораспределителей 2
Контроль давления 2 манометра с отключающими демпферами кранового типа
Рабочая жидкость масло индустриальное И-20А по ГОСТ 20799-88
Напряжение питания 380 В
Температура эксплуатации от +10 до +50 °C
Габаритные размеры примерно 1000 × 800 × 900 мм
Требуется гидростанция для подъёма тяжёлого оборудования при ремонте?
Обсудите разработку гидросистемы с инженерами ПНЕВМАКС.
