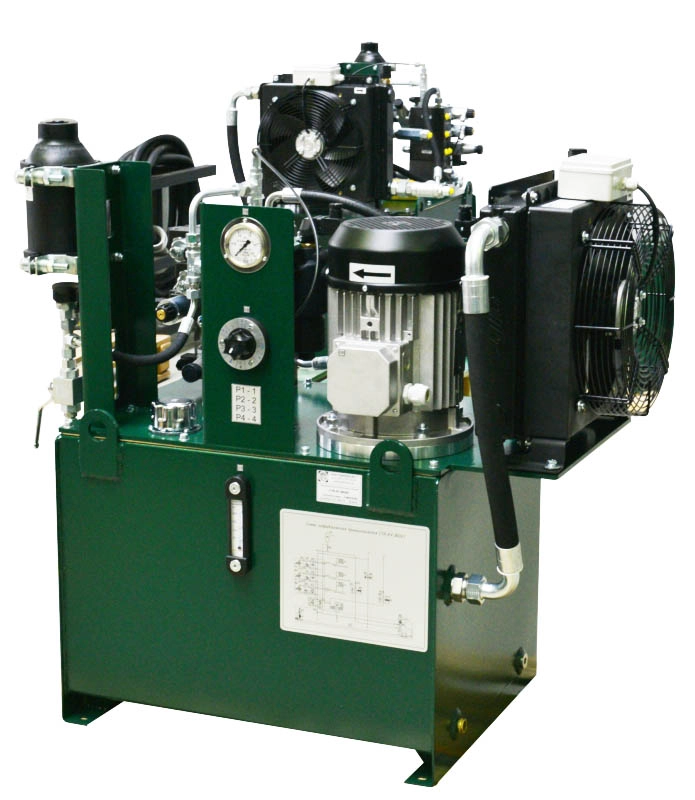

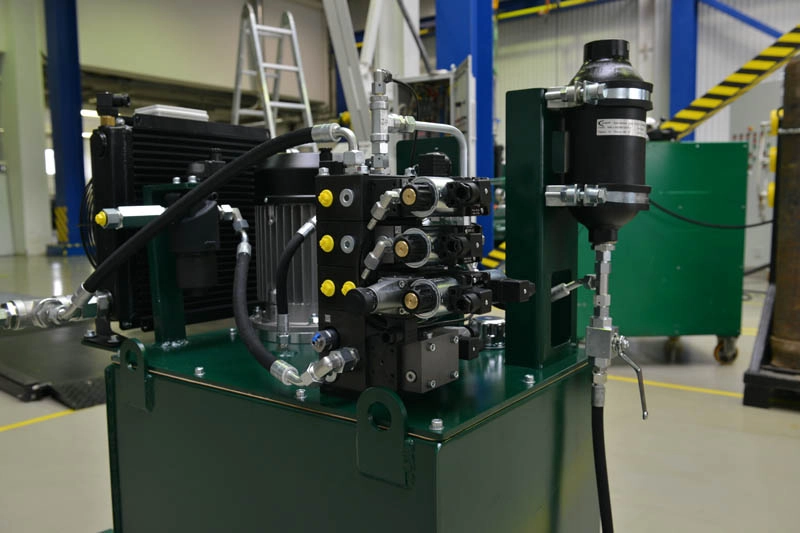

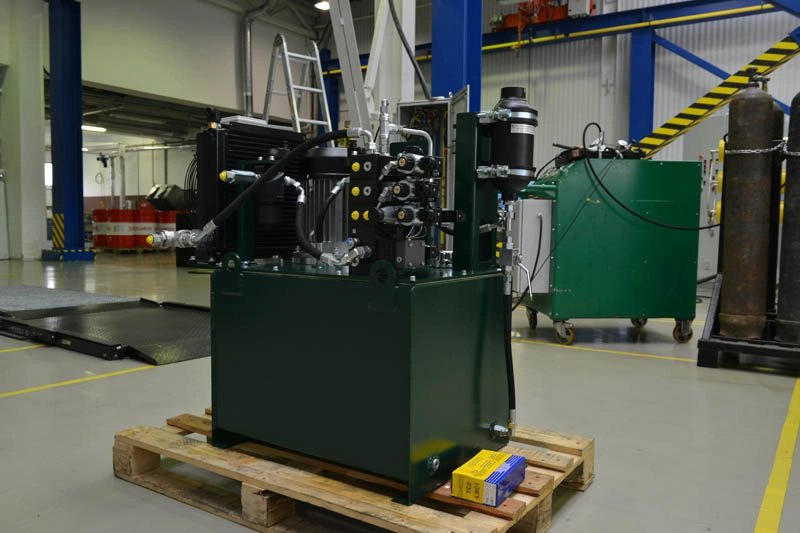

Гидростанция CTR-KV-B0267 для обрабатывающего центра
| Артикул | CTR-KV-B0267 |
|
Объем бака |
100 л |
|
Номинальное давление |
60 + 90 бар |
|
Номинальный расход |
30 + 4 л/мин |
|
Номинальная потребляемая мощность |
5,5 кВт |
|
Рабочая жидкость |
Гидравлическое минеральное масло HLP 32-46 |
- Гидростанция CTR-KV-B0269 предназначена для использования в качестве центрального агрегата гидравлической системы обрабатывающего центра. Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.
- Гидростанция обеспечивает работоспособность подачу рабочей жидкости под требуемым давлением к механизмам станка, выполняющим следующие операции:
- Разблокирование шпинделя;
- Разблокирование шпиндельной головки;
- Зажим инструмента.
- Помимо выполнения указанных операций, на гидростанции имеется независимый напорный выход, обеспечивающий подачу рабочей жидкости к гидроблоку, установленному на станке.
- Гидростанция рассчитана на продолжительный режим работы станка 24/7.
- Для обеспечения постоянства подачи рабочей жидкости во время выполнения нескольких операций одновременно, на гидростанции в качестве дополнительного источника установлен гидравлический аккумулятор баллонного типа.
- Контроль давления в выходах осуществляется посредством реле давления, передающих информацию о состоянии гидростанции в систему управления станком.
- В качестве основного силового агрегата использована мотор-насосная группа, состоящая из нерегулируемого шестеренного насоса и электродвигателя.
- Управление гидростанцией осуществляется от системы управления станка.
- На гидростанцию установлена информационная табличка с гидросхемой, что существенно облегчает обслуживание гидростанции.
- Тонкость фильтрации напорных фильтров - 25 мкм.
- Контур кондиционирования рабочей жидкости состоит из воздушного теплообменника, установленного на сливе рабочей жидкости.
- На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
