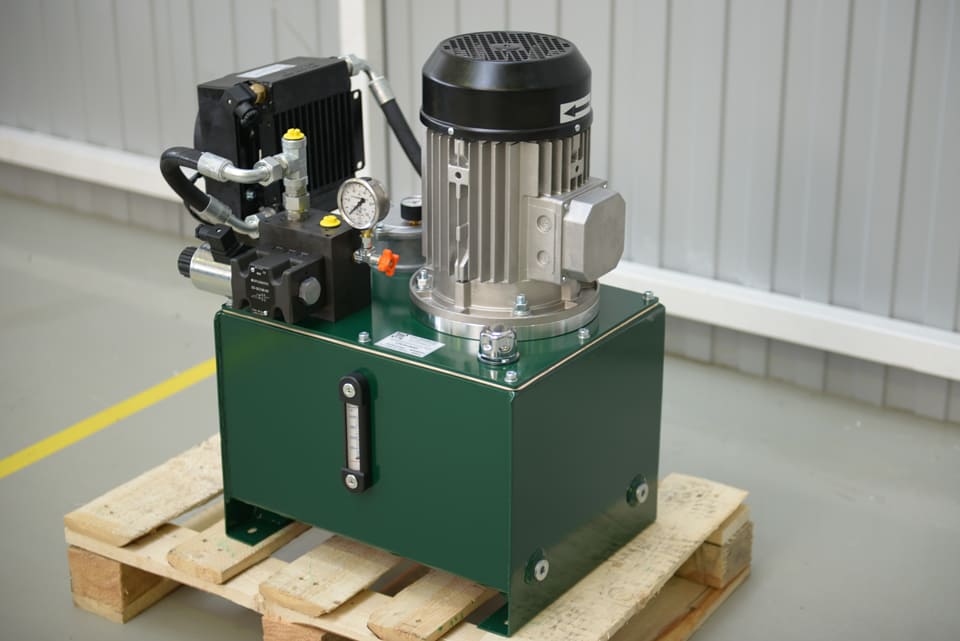

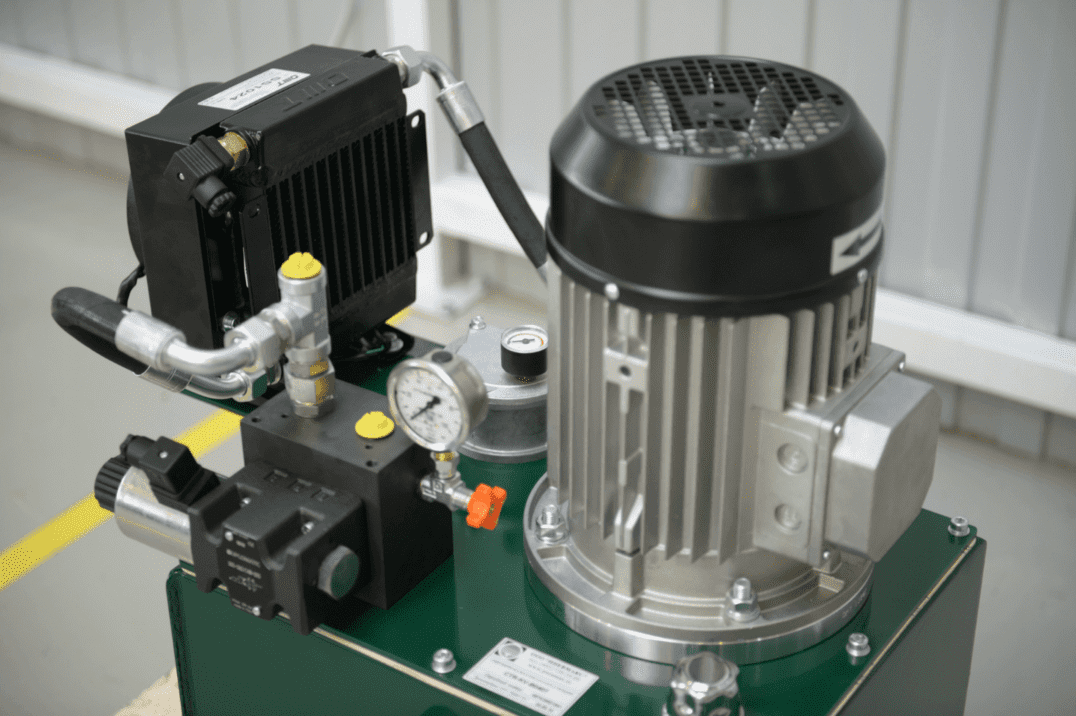

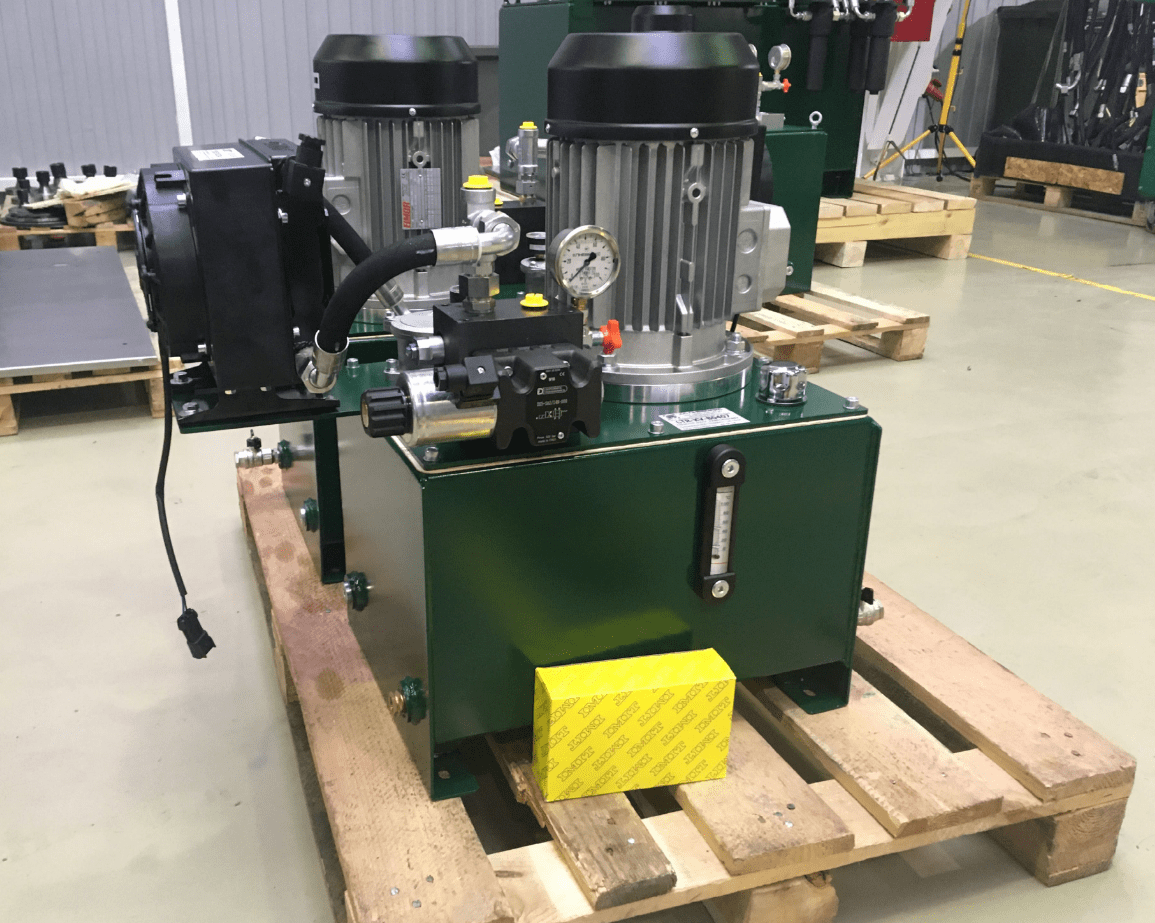

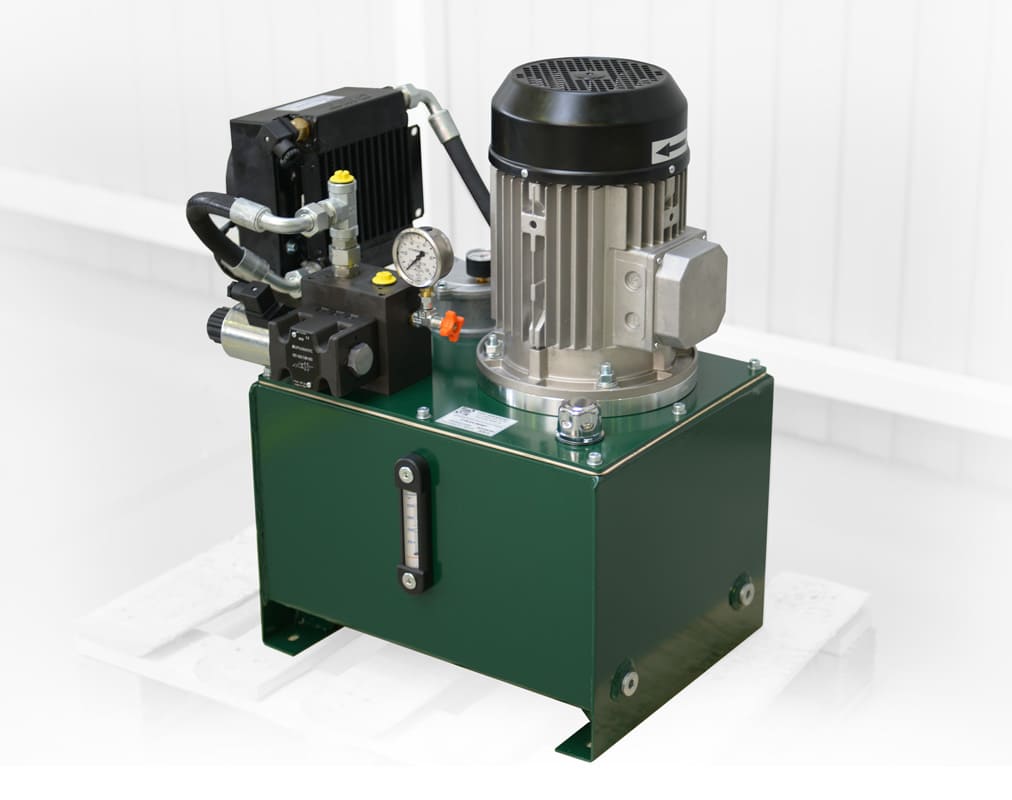

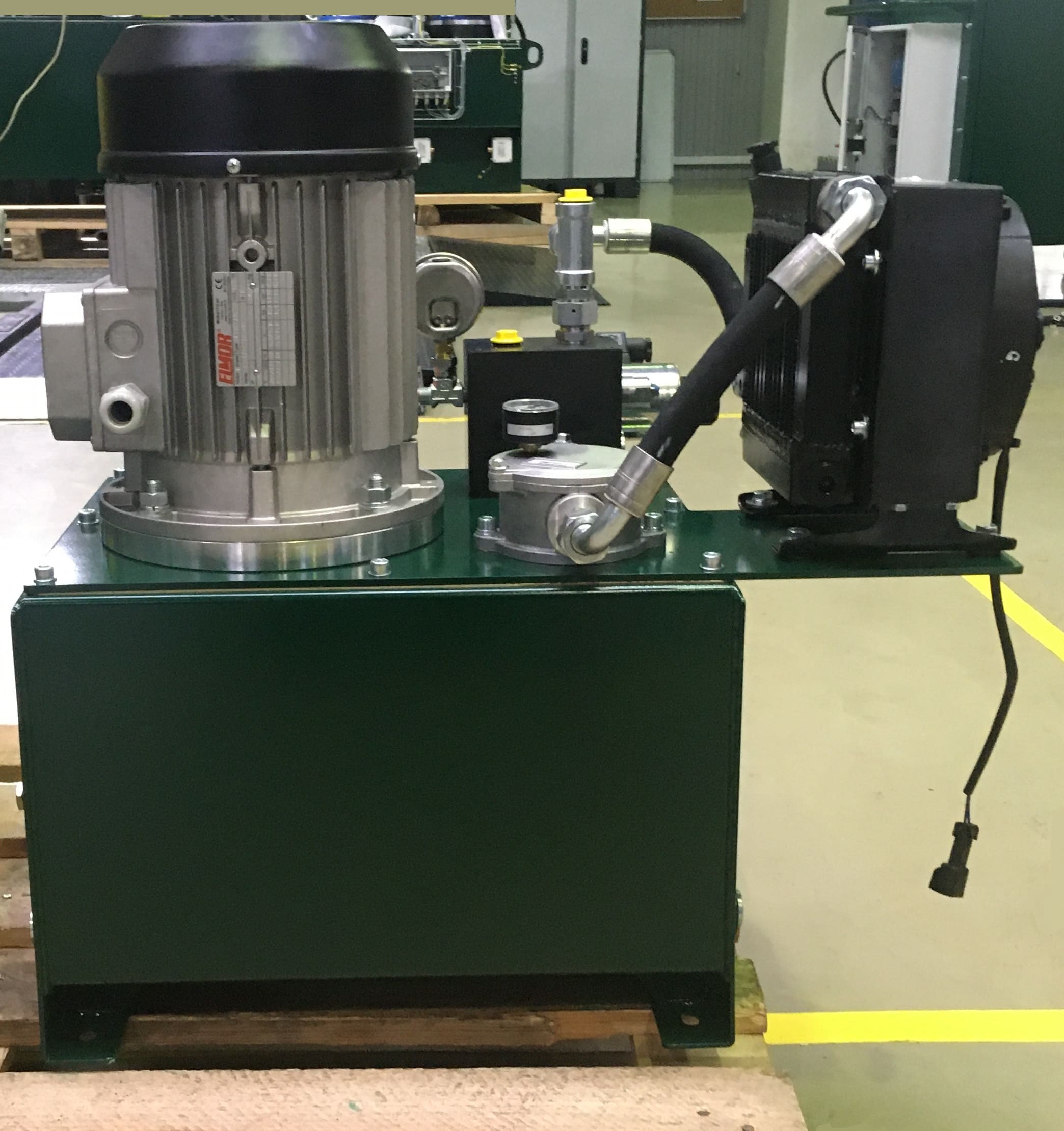

Гидростанция CTR-KV-B0407 для кокильной машины

Гидростанция CTR-KV-B0407 предназначена для гидравлического питания гидроцилиндров кокильной машины. Станция была разработана и изготовлена в рамках модернизации гидросистемы технологического оборудования и подключается к существующей системе управления кокильной машиной.

Гидравлический агрегат выполнен с напорной и сливной магистралями и функцией разгрузки насоса. Станция рассчитана на периодический режим эксплуатации в течение одной восьмичасовой смены в сутки.

Гидропривод кокильной машины

Силовая часть CTR-KV-B0407 построена на одной мотор-насосной группе с нерегулируемым шестеренным насосом. Номинальная подача составляет 32 л/мин при давлении 70 бар, мощность электродвигателя — 4 кВт.

Рабочая жидкость подается к исполнительным гидроцилиндрам кокильной машины, а управление последовательностью их работы выполняется от системы управления самого оборудования. В периоды, когда подача к исполнительным механизмам не требуется, гидравлическая схема предусматривает разгрузку насоса.

Фильтрация, охлаждение и контроль рабочей жидкости

Для отвода тепла из гидросистемы на сливной магистрали установлен воздушно-масляный теплообменник. Очистка рабочей жидкости выполняется сливным фильтром тонкостью 25 мкм.

Состояние станции контролируется по давлению, максимальной температуре, уровню рабочей жидкости и состоянию фильтрующего элемента. Для уровня предусмотрен контроль опасного и аварийного состояний, сигналы могут использоваться системой управления оборудованием для диагностики и защитных функций.

Технические характеристики CTR-KV-B0407
