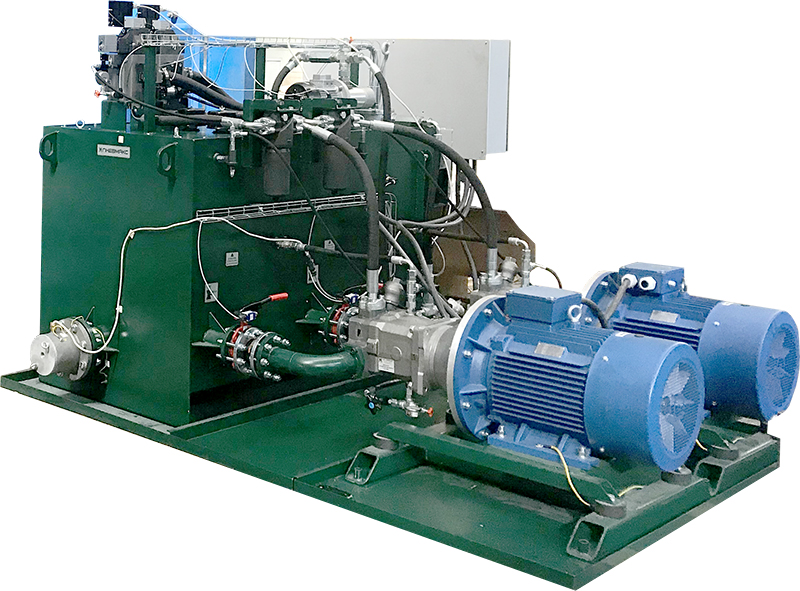

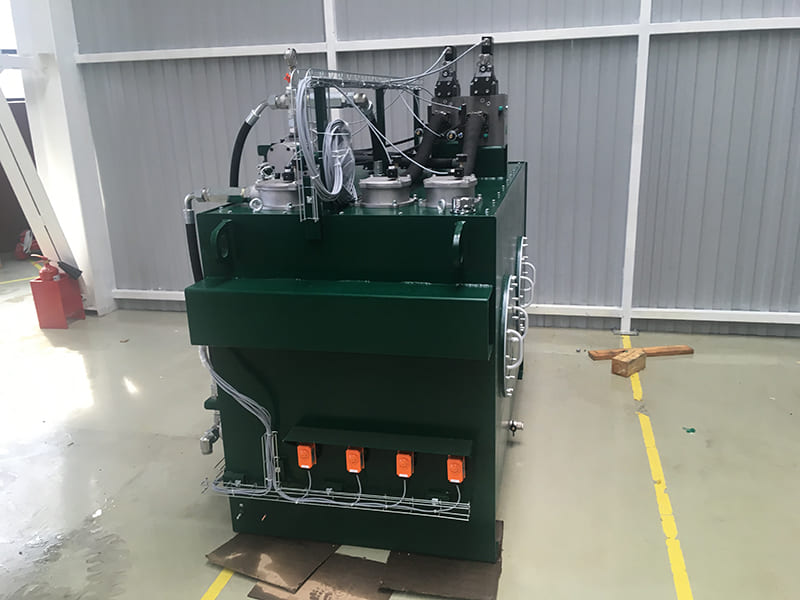

Гидростанция CTR-KV-B0458 для кантователя слябов

CTR-KV-B0458 предназначена для управления гидроприводом кантователя слябов. В комплект поставки вошли гидростанция, система управления и четыре гидроцилиндра с установленной непосредственно на них гидравлической аппаратурой.

При кантовании тяжёлых заготовок необходимо контролировать не только скорость перемещения исполнительных механизмов, но и динамические нагрузки при разгоне и торможении. Для регулирования движения гидроцилиндров применены пропорциональные гидрораспределители, позволяющие изменять расход рабочей жидкости в течение рабочего цикла.

Гидропривод кантователя слябов с пропорциональным управлением

Четыре гидроцилиндра приводят в движение механизмы кантователя. Установленная на цилиндрах гидроаппаратура участвует в управлении нагрузкой и удержании исполнительных механизмов, а пропорциональные распределители обеспечивают регулируемый разгон и торможение без резкого изменения скорости. Это снижает ударные нагрузки от сляба на элементы конструкции оборудования.

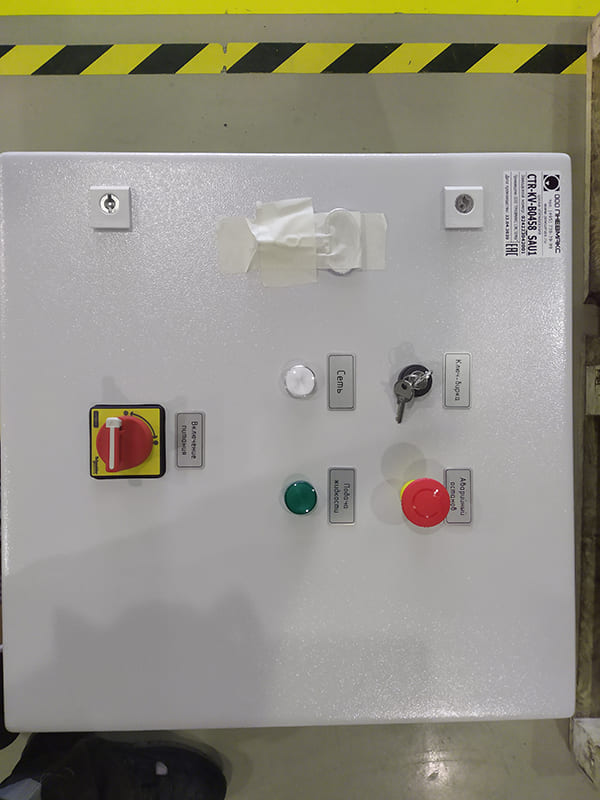

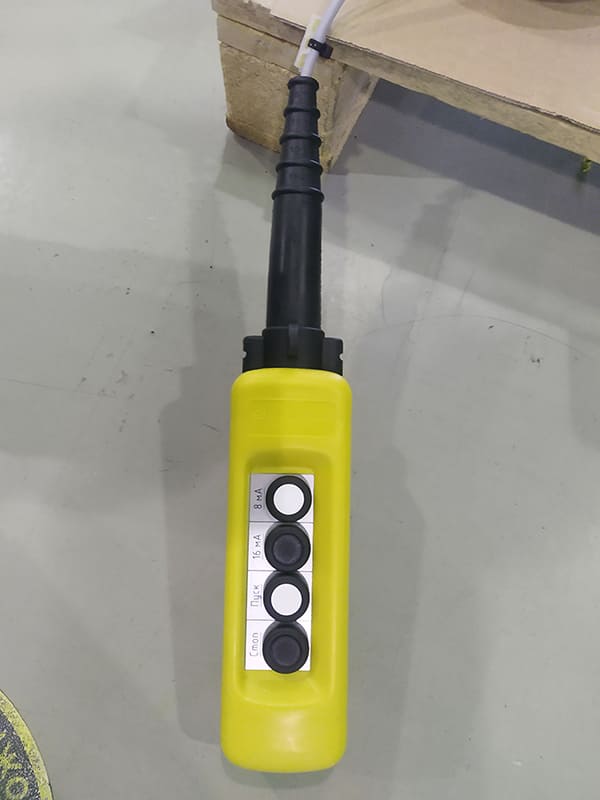

Система управления используется как в основном рабочем цикле, так и при наладке. Ручной режим предусмотрен для проверки отдельных движений и управления механизмами при нештатных ситуациях.

Силовая часть, фильтрация и охлаждение масла

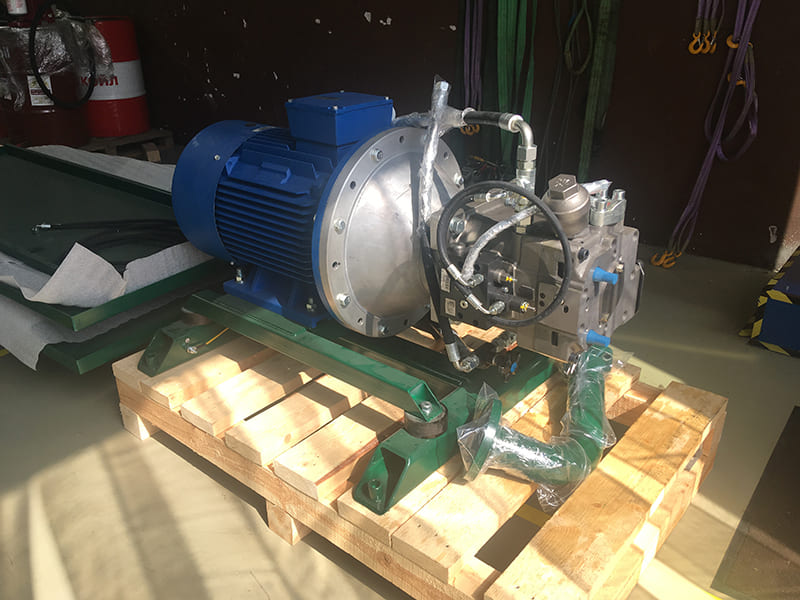

Силовая часть CTR-KV-B0458 включает две мотор-насосные группы с регулируемыми аксиально-поршневыми насосами и электродвигателями мощностью по 55 кВт. Насосы оснащены регуляторами мощности, которые согласуют их работу с текущей нагрузкой гидросистемы. Номинальный расход каждой группы составляет 280 л/мин, номинальное давление — 260 бар.

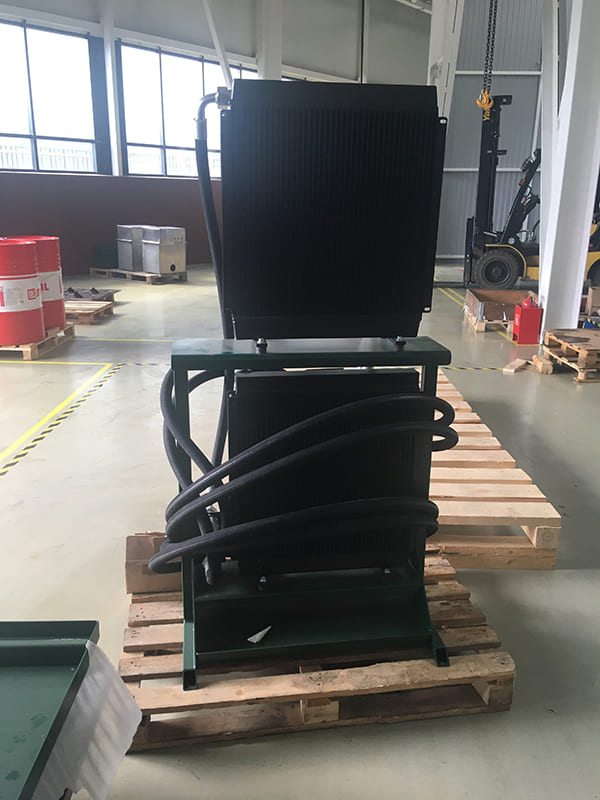

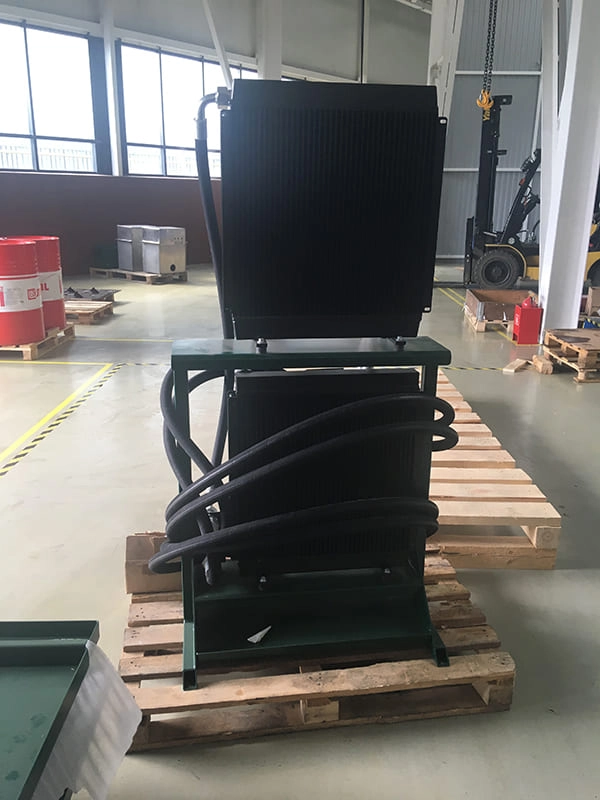

Для фильтрации и охлаждения рабочей жидкости предусмотрен отдельный контур с нерегулируемым винтовым насосом и водяным теплообменником. Тонкость фильтрации напорных фильтров составляет 10 мкм, сливных — 25 мкм. Перед запуском оборудования масло может подогреваться ТЭНами общей мощностью 3 кВт, установленными в гидробаке.

Контроль параметров гидросистемы

Система контроля отслеживает давление, максимальную температуру рабочей жидкости, опасный и аварийный уровни масла в баке, а также состояние фильтрующих элементов. Объём гидробака составляет 1550 л, в качестве рабочей жидкости используется минеральное гидравлическое масло HLP ISO VG 32–46.

Основные технические характеристики CTR-KV-B0458
