Гидростанция CTR-KV-B0595 для печи с шагающими балками

проект CTR-KV-B0595

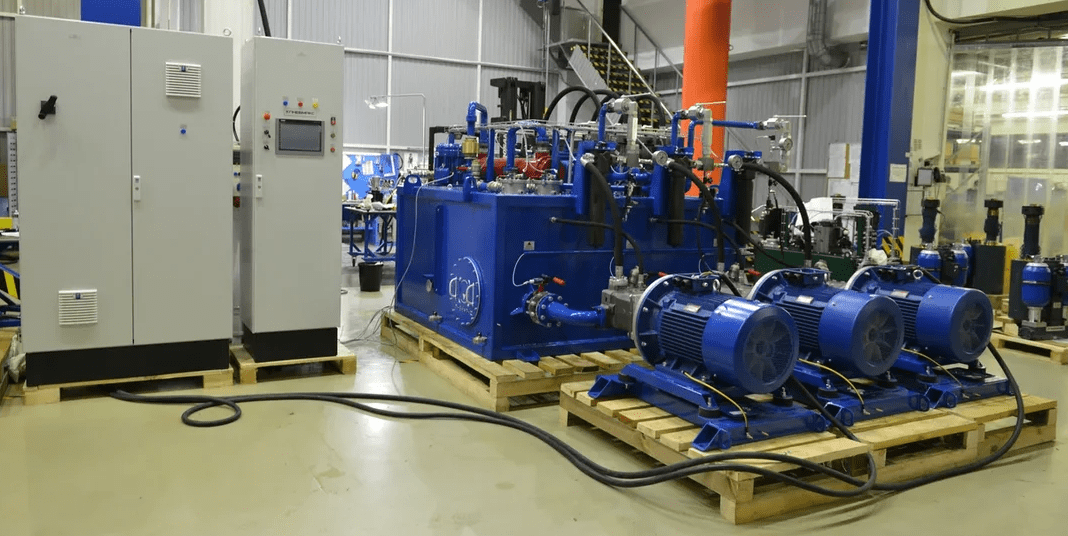

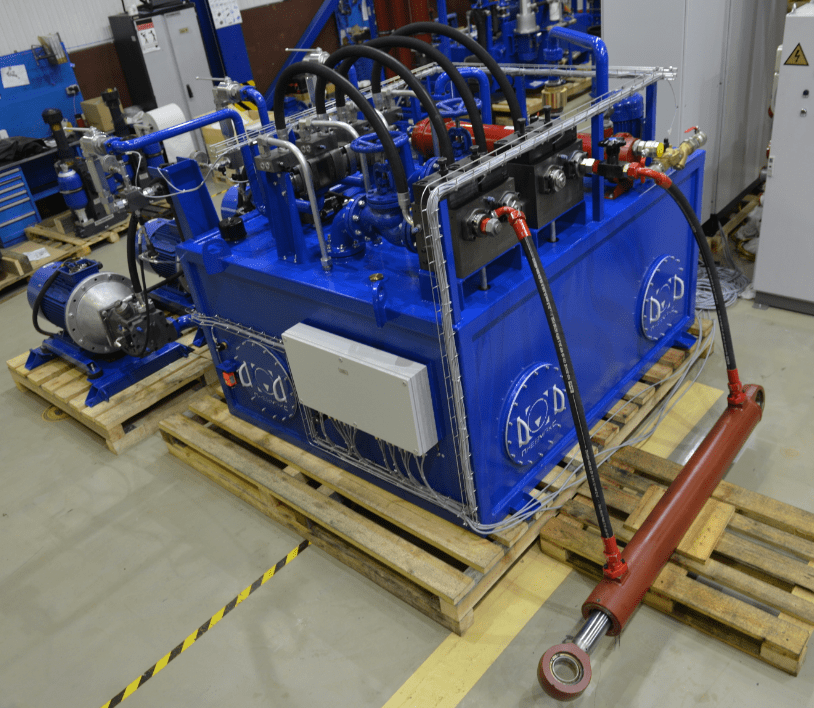

Гидростанция CTR-KV-B0595 входит в модернизированную гидросистему печи с шагающими балками и управляет шестью исполнительными гидроцилиндрами: четырьмя цилиндрами подъёма подвижных балок и двумя цилиндрами их горизонтального перемещения. Оборудование рассчитано на непрерывную эксплуатацию в режиме 24/7 и работает совместно с собственной системой управления.

Особое внимание в проекте уделено согласованному движению цилиндров подъёма. Для синхронизации четырёх исполнительных механизмов применён шестерённый делитель потока с внутренним зацеплением, распределяющий рабочую жидкость между гидроцилиндрами. Скорость опускания регулируется логическими клапанами с механическим ограничением хода запорного элемента.

Гидропривод шагающих балок печи

Гидросистема обеспечивает подъём и горизонтальное перемещение подвижных балок в соответствии с технологическим циклом печи. Четыре цилиндра подъёма работают синхронно, а два цилиндра перемещения обеспечивают продольное движение балок.

Регулирование скорости исполнительных механизмов позволяет настраивать движение балок под фактический режим работы печи и согласовывать гидропривод с последовательностью технологических операций.

Силовая часть и резервирование насосов

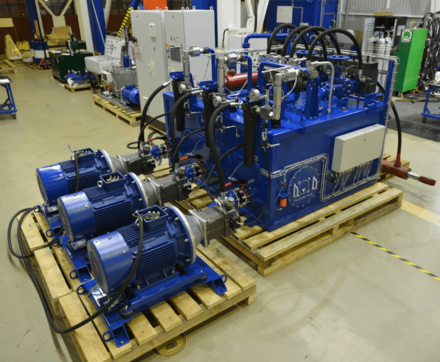

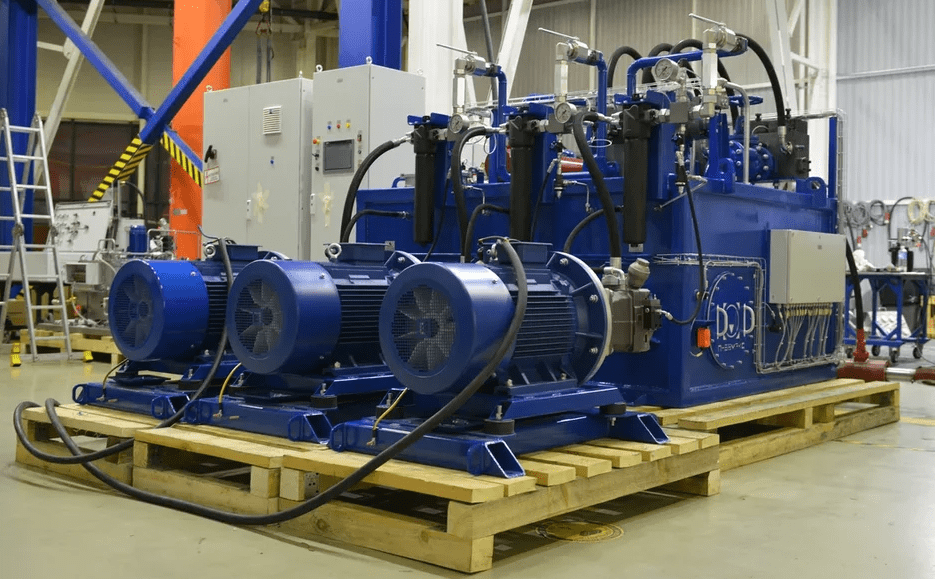

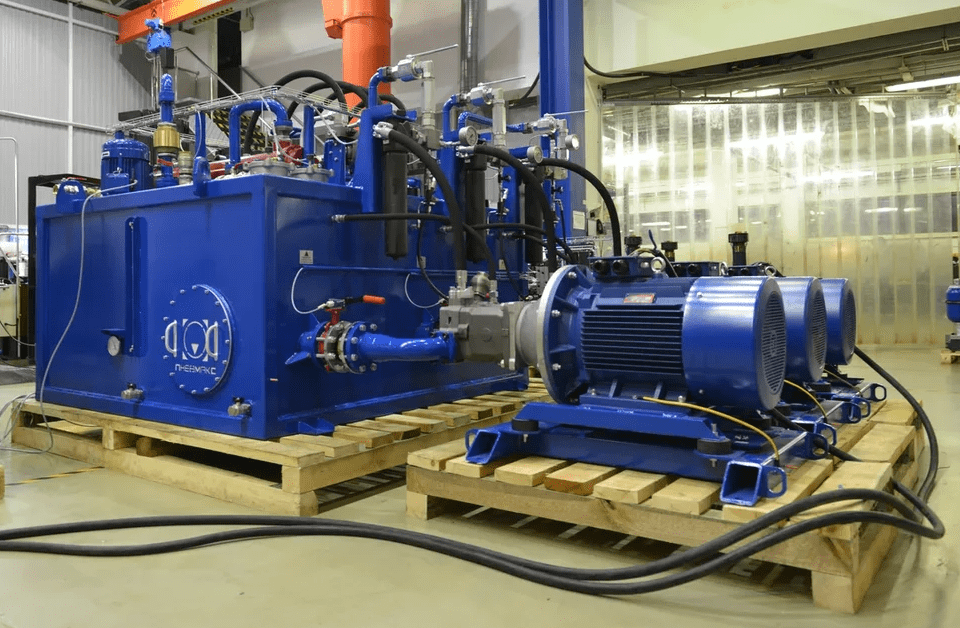

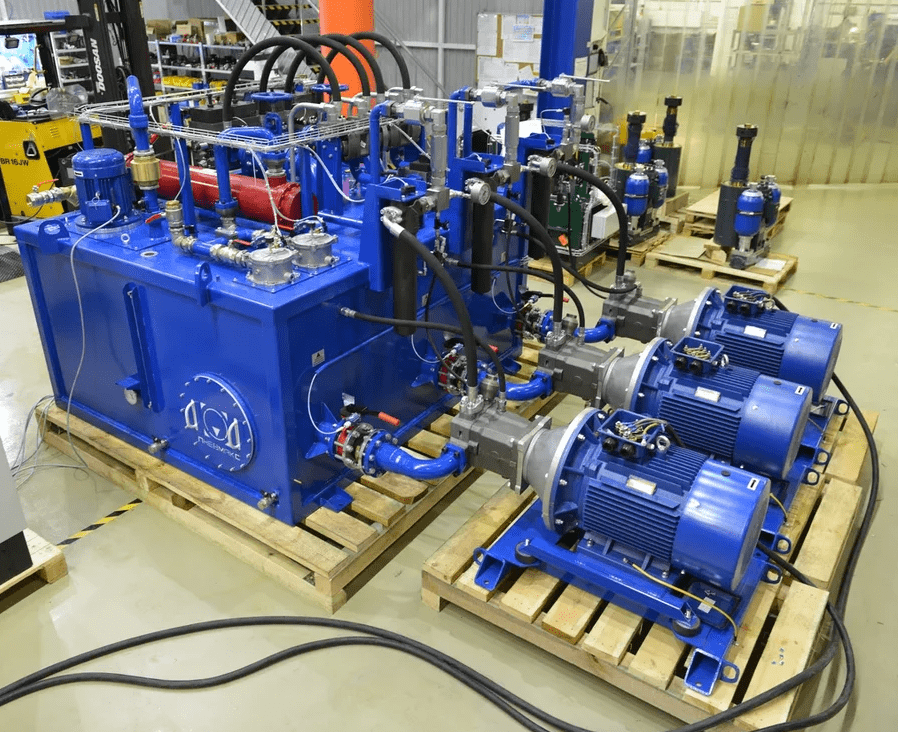

В составе станции установлены три мотор-насосные группы с регулируемыми аксиально-поршневыми насосами и регуляторами постоянного давления. Две группы используются как рабочие, третья выполняет резервную функцию.

Номинальная подача каждой насосной группы составляет 300 л/мин, мощность электродвигателя — 55 кВт. Рабочее давление гидросистемы составляет 90 бар, объём гидробака — 3500 л.

Фильтрация, охлаждение и прогрев рабочей жидкости

Подготовка масла вынесена в отдельный контур кондиционирования с винтовым насосом и водяным теплообменником. Тонкость фильтрации напорных фильтров и фильтров контура кондиционирования составляет 25 мкм.

Для запуска оборудования при низкой температуре предусмотрен режим предварительного прогрева рабочей жидкости при низком давлении. Состояние гидросистемы контролируется по давлению, максимальной температуре, опасному и аварийному уровню масла, а также загрязнению фильтрующих элементов.

Интеграция гидростанции в систему управления печью

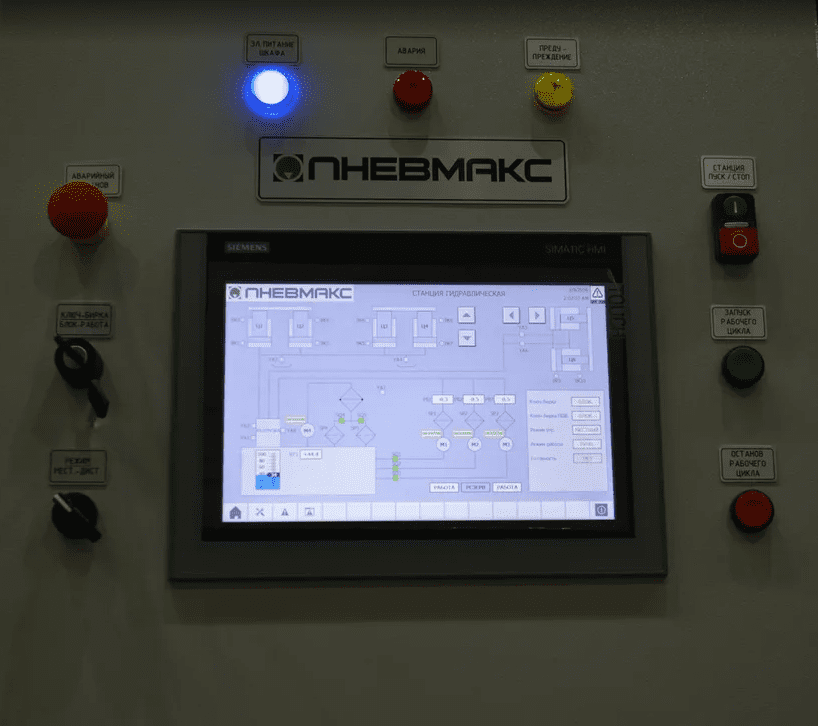

Система управления обеспечивает ручной и автоматический режимы работы, контролирует состояние гидравлического оборудования и передаёт необходимые сигналы в систему управления верхнего уровня. Для подключения исполнительных устройств и датчиков на станции предусмотрена клеммная коробка.

В качестве рабочей жидкости используется минеральное гидравлическое масло ISO VG 68. В рамках модернизации также были предусмотрены регулирование скорости технологических перемещений, повышение ремонтопригодности гидросистемы и сокращение времени технического обслуживания.

Основные технические характеристики CTR-KV-B0595

Параметр Значение
Объект применения печь с шагающими балками
Назначение гидропривода подъём и перемещение подвижных балок печи
Гидроцилиндры подъёма 4 шт.
Гидроцилиндры перемещения 2 шт.
Синхронизация цилиндров подъёма шестерённый делитель потока с внутренним зацеплением
Объём гидробака 3500 л
Количество мотор-насосных групп 3: две рабочие и одна резервная
Тип насосов регулируемые аксиально-поршневые с регуляторами постоянного давления
Номинальная подача 3 × 300 л/мин
Номинальное давление 90 бар
Мощность электродвигателей 3 × 55 кВт
Контур кондиционирования винтовой насос и водяной теплообменник
Тонкость напорной фильтрации 25 мкм
Тонкость фильтрации контура кондиционирования 25 мкм
Прогрев рабочей жидкости предусмотрен режим прогрева при низком давлении
Рабочая жидкость минеральное гидравлическое масло ISO VG 68
Режимы управления ручной и автоматический
Интеграция передача состояния и сигналов в систему управления верхнего уровня
Режим эксплуатации 24/7
Объём поставки гидростанция, система управления, комплект ЗИП
