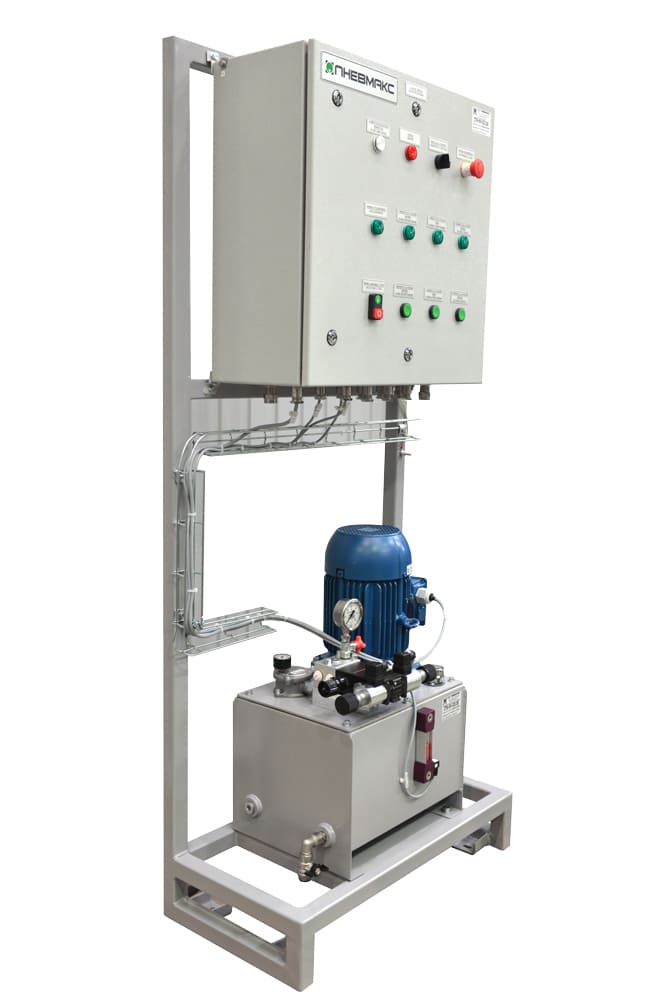

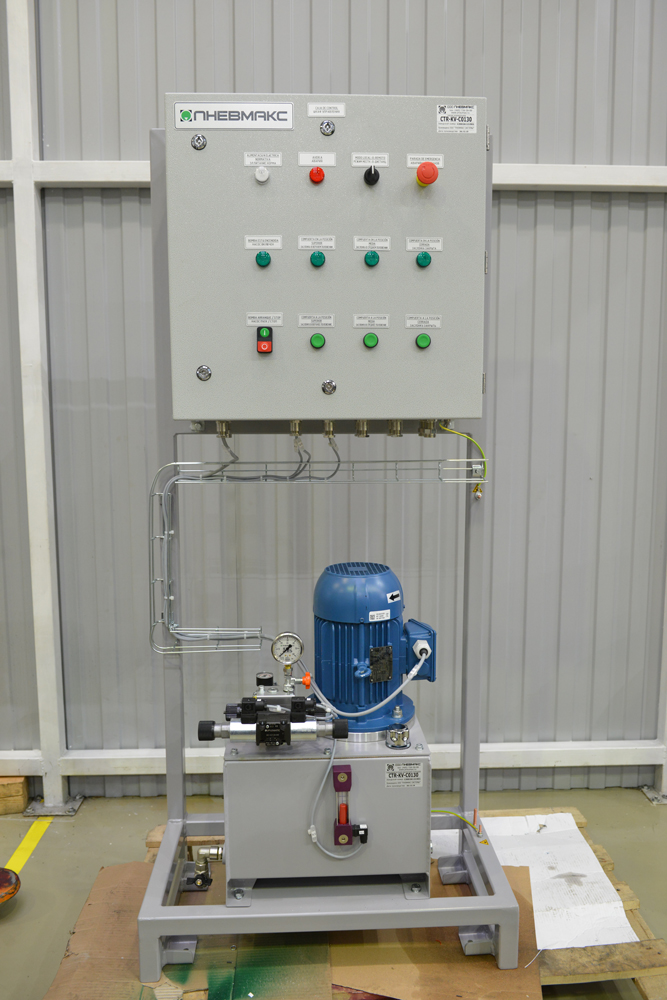

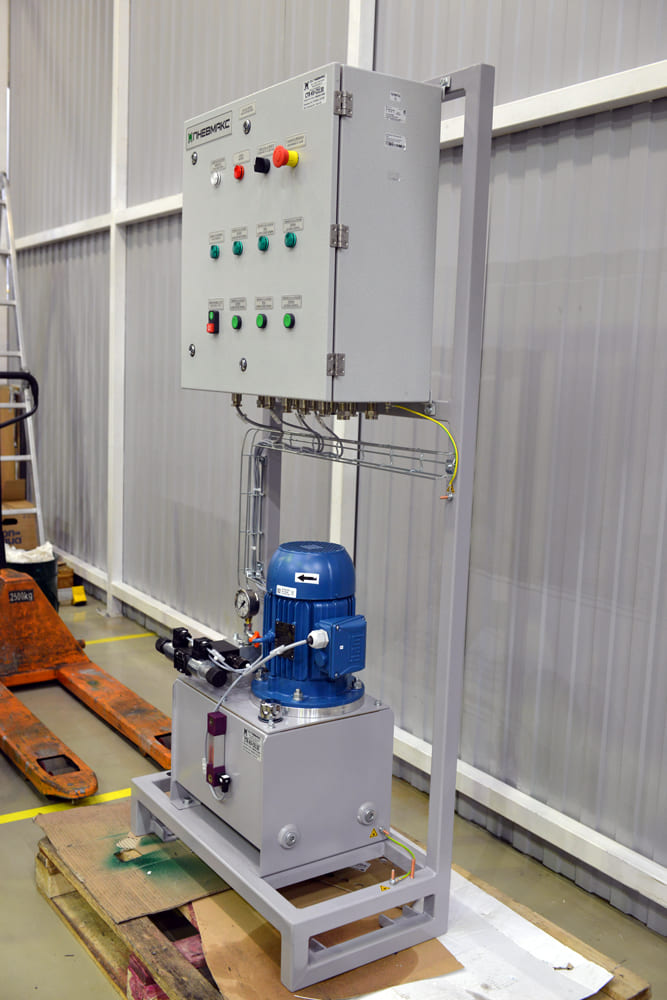

Гидростанция CTR-KV-C0130 для управления механизмом фронтальной заслонки печи

Для модернизации завода «Антильяна де Асеро им. Хосе Марти» в Республике Куба ПНЕВМАКС разработала гидростанцию CTR-KV-C0130 для управления фронтальной заслонкой печи.

Гидропривод поднимает и опускает заслонку, а система управления контролирует три ее положения: «открыта», «приоткрыта» и «закрыта». В комплект поставки вошел гидроцилиндр HC2-T-FMR-40/22/22-0500-K3-S-11/20 с тремя герконовыми датчиками положения.

Управление положением фронтальной заслонки печи

Сигналы от трех герконовых датчиков поступают в систему управления и позволяют контролировать положение заслонки на разных этапах рабочего цикла.

Управление возможно как с местного пульта на гидростанции, так и из системы верхнего уровня по сети Profinet. Для ручного управления гидрораспределитель оснащен механизмом дублирования перемещения золотника.

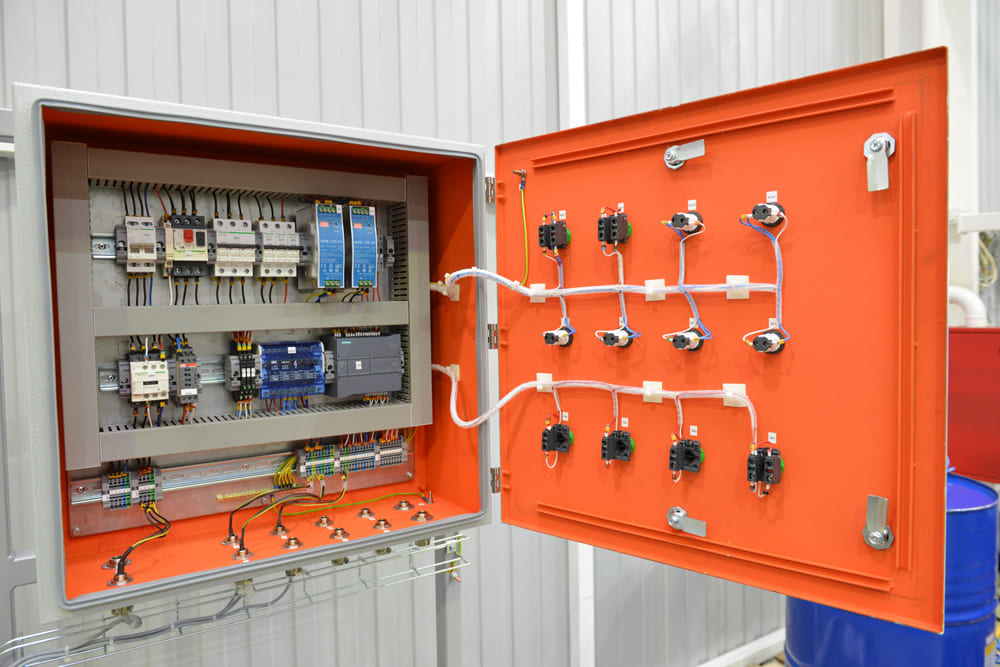

Система управления построена на базе контроллера Siemens S7-1200 и размещена в электрическом шкафу Rittal со степенью защиты IP66.

Адаптация гидростанции под условия объекта

Параметры электросети на площадке отличаются от применяемых в России, поэтому в составе мотор-насосной группы установлен электродвигатель на напряжение 440 В и частоту 60 Гц.

Силовой агрегат включает нерегулируемый шестеренный насос и электродвигатель. Номинальное давление гидростанции составляет 30 бар, номинальный расход - 3 л/мин.

Рабочая жидкость очищается сливным фильтром с тонкостью фильтрации 25 мкм. Контур охлаждения не предусмотрен: по результатам теплового расчета дополнительное охлаждение для данного режима работы не требуется.

Для контроля состояния гидростанции предусмотрены измерение давления, контроль максимальной температуры рабочей жидкости, опасного и аварийного уровней масла в баке и состояния фильтрующего элемента.

Технические характеристики CTR-KV-C0130
