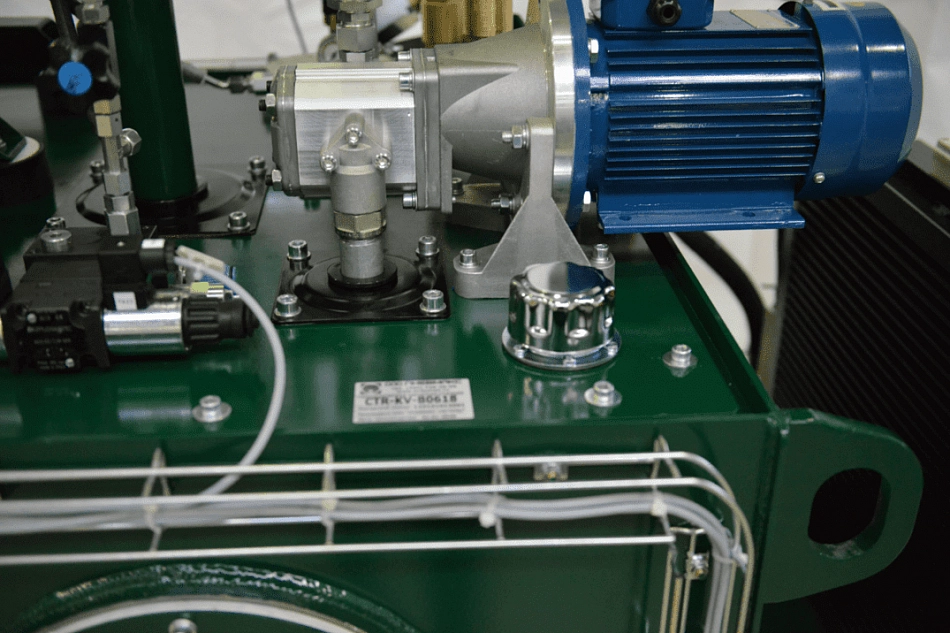

Гидростанция CTR-KV-B0618 для стенда установки-снятия подушек рабочих валков дрессировочного стана

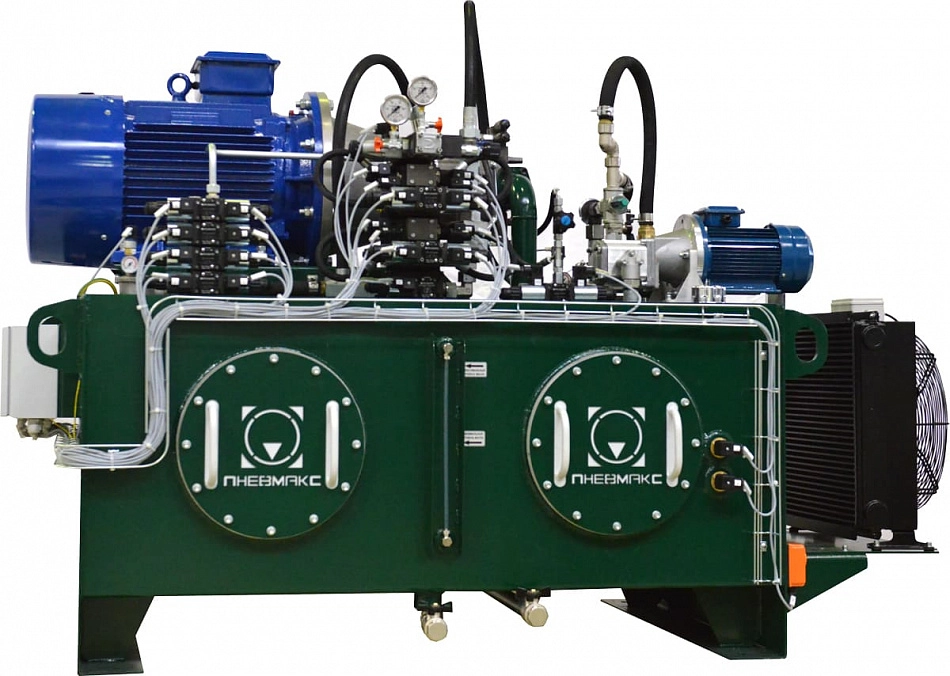

Гидростанция CTR-KV-B0618 разработана для стенда установки и снятия подушек рабочих валков дрессировочного стана ДС-2 и дрессировочной клети НТА. Станция обеспечивает гидравлическое питание механизмов, которые выполняют перемещение и позиционирование элементов стенда при работе с валками.

К гидросистеме подключены гидроцилиндры подъема упорной балки, перемещения салазок и гидроцилиндры опорных плит. Для разных групп исполнительных механизмов предусмотрены собственные настройки давления и скорости движения.

Гидропривод салазок с двумя скоростями движения

Для перемещения салазок реализованы два скоростных режима. Давление в этом контуре ограничено уровнем 220 бар, что соответствует условиям работы механизма на разных этапах рабочего цикла.

В контурах гидроцилиндров опорных плит и подъема упорной балки давление снижено до 160 бар. Скорость их движения регулируется дросселями, установленными на выходе из гидроцилиндров.

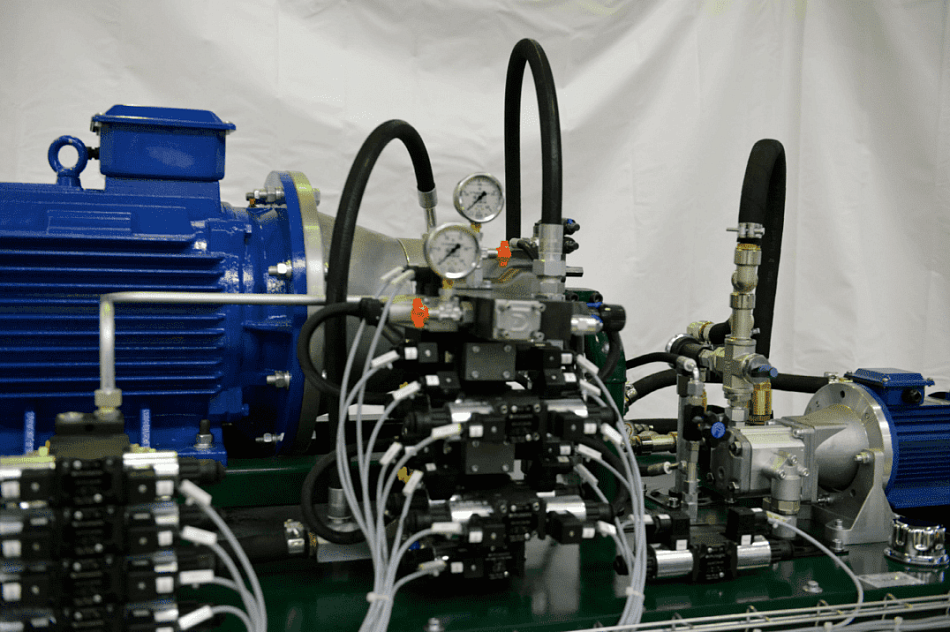

В качестве основного силового агрегата используется мотор-насосная группа с регулируемым аксиально-поршневым насосом. Регулятор постоянного давления переводит насос на подачу, соответствующую текущему потреблению системы, и поддерживает гидростанцию в готовности к выполнению следующего рабочего движения.

Ручной и автоматический режимы работы стенда

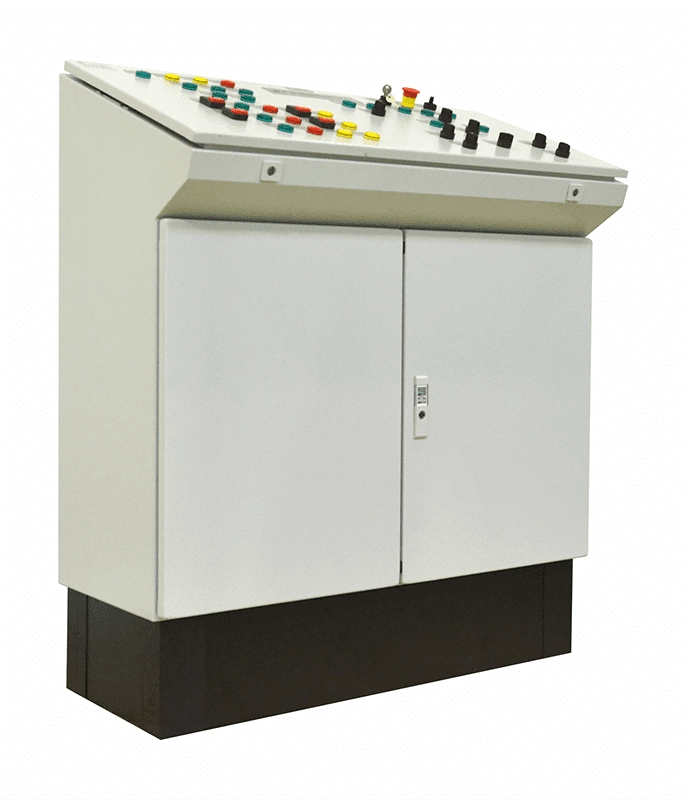

Собственная система управления обеспечивает работу гидростанции в ручном и автоматическом режимах и контролирует положение рабочих органов стенда. Оператор может использовать ручное управление при наладке и обслуживании оборудования, а штатные операции выполняются по заданному алгоритму.

Для охлаждения и дополнительной фильтрации масла предусмотрен отдельный контур с нерегулируемым шестеренным насосом и воздушным теплообменником. Этот же контур используется при заполнении и опорожнении гидробака.

Рабочая жидкость очищается сливным фильтром с тонкостью фильтрации 25 мкм и фильтром контура охлаждения и циркуляции с тонкостью 10 мкм.

Система контроля отслеживает давление, максимальную температуру рабочей жидкости, опасный и аварийный уровни масла в баке и состояние фильтрующих элементов.

Технические характеристики CTR-KV-B0618
