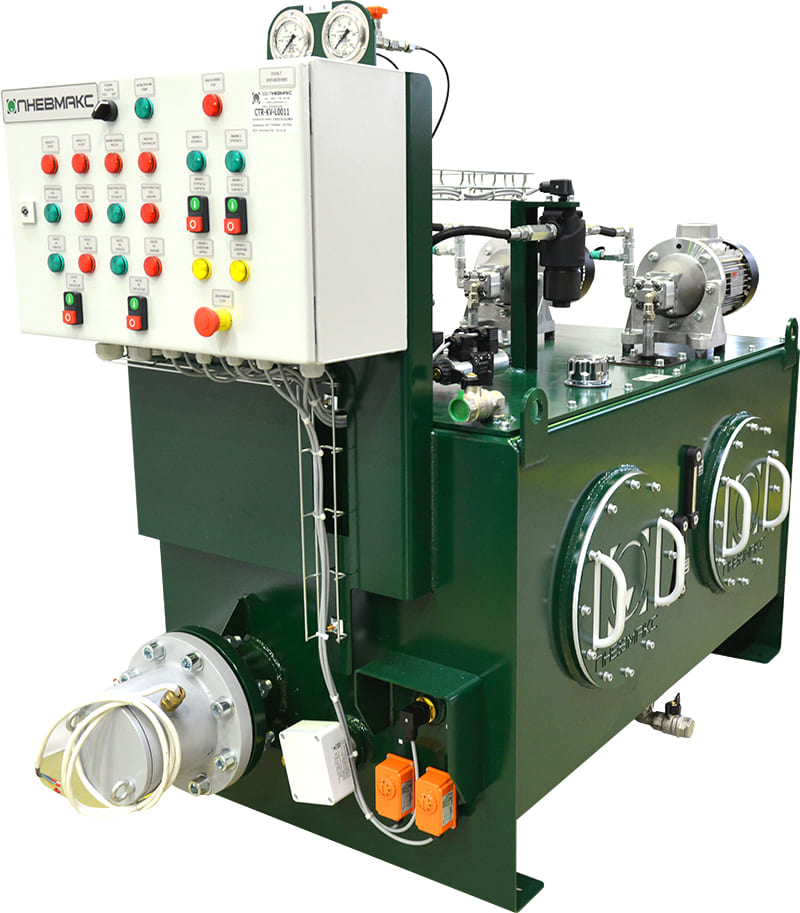

Система смазки масло-воздух CTR-KV-L0011 для централизованной смазки привалковой арматуры стана "170" сортового цеха
В рамках модернизации сортового стана 170 ПНЕВМАКС разработала централизованную систему смазки масло-воздух CTR-KV-L0011 для привалковой арматуры. Система обслуживает ролики и подшипниковые узлы черновой, промежуточной и чистовой групп клетей и рассчитана на 56 точек смазки.
В состав проекта вошли питающая гидростанция, панели управления, смазочные питатели масло-воздух для каждой клети, соединительные трубопроводы, РВД и электрические кабели.
56 точек смазки привалковой арматуры стана 170

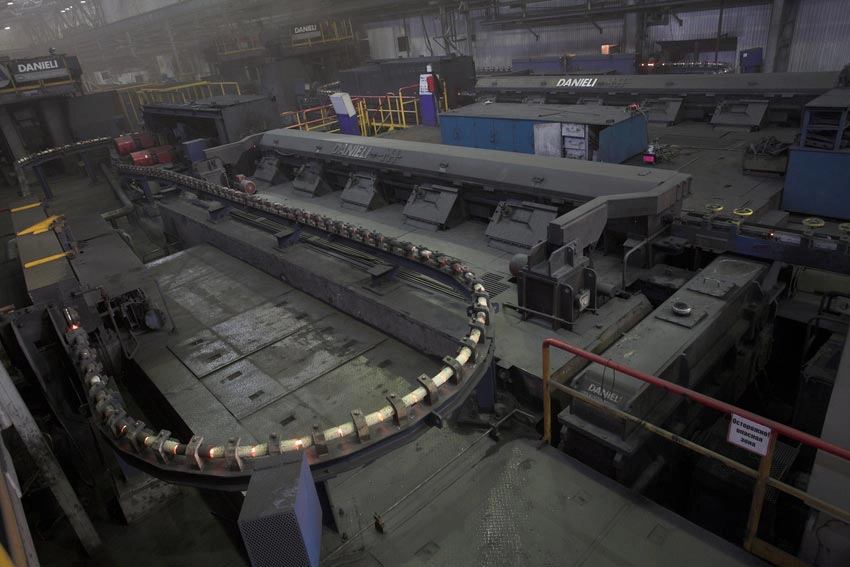

Система распределена между 14 клетями прокатного стана: четырьмя клетями черновой группы, восемью промежуточной и двумя чистовой. Для каждой клети предусмотрены собственные питатели масло-воздух.
Сжатый воздух поступает из цеховой магистрали. Перед каждым питателем установлен блок подготовки воздуха, который подготавливает его к работе в системе смазки.
Смазка масло-воздух работает без возврата масла в бак, поэтому запас рабочей жидкости необходимо постоянно пополнять. Заполнение гидробака организовано автоматически от цеховой магистрали.
В качестве рабочей жидкости используется масло Лукойл СТИЛО 220. Для поддержания требуемой температуры в баке установлены ТЭНы общей мощностью 6 кВт, а напорные фильтры очищают масло с тонкостью фильтрации 10 мкм.
Резервирование насосов и управление системой смазки

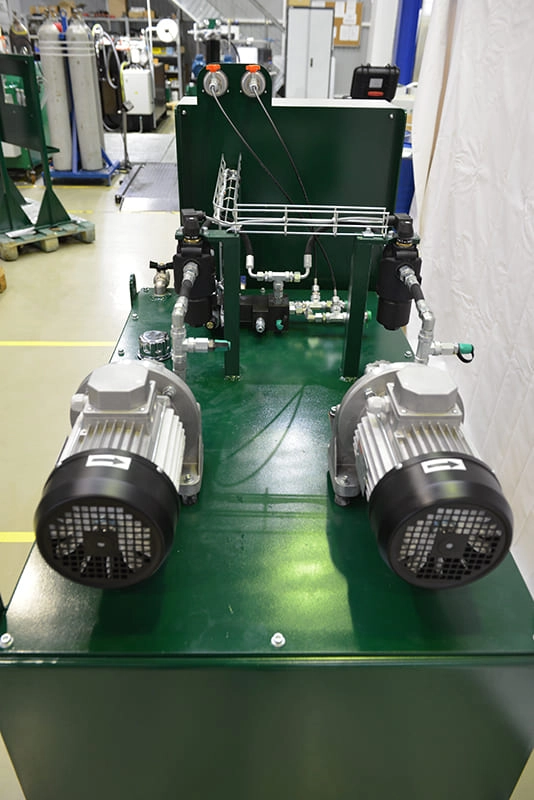

Подачу масла обеспечивают две мотор-насосные группы с нерегулируемыми шестеренными насосами. Одна группа работает как основная, вторая находится в резерве.

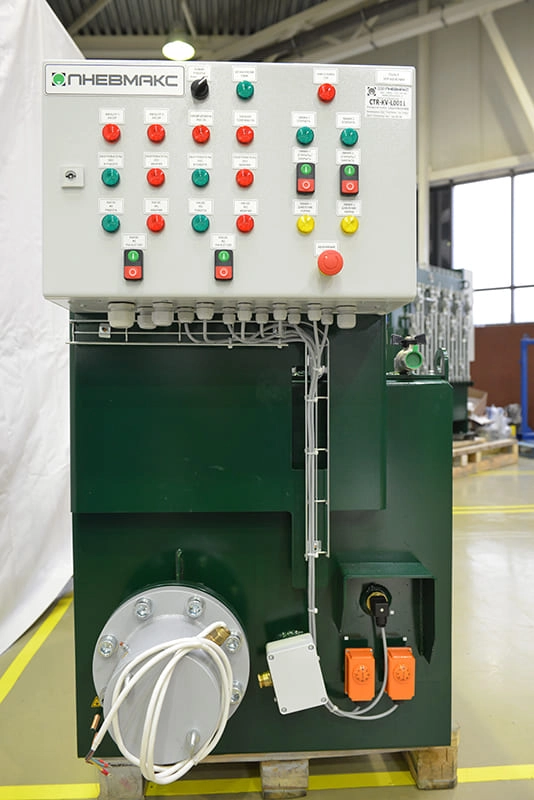

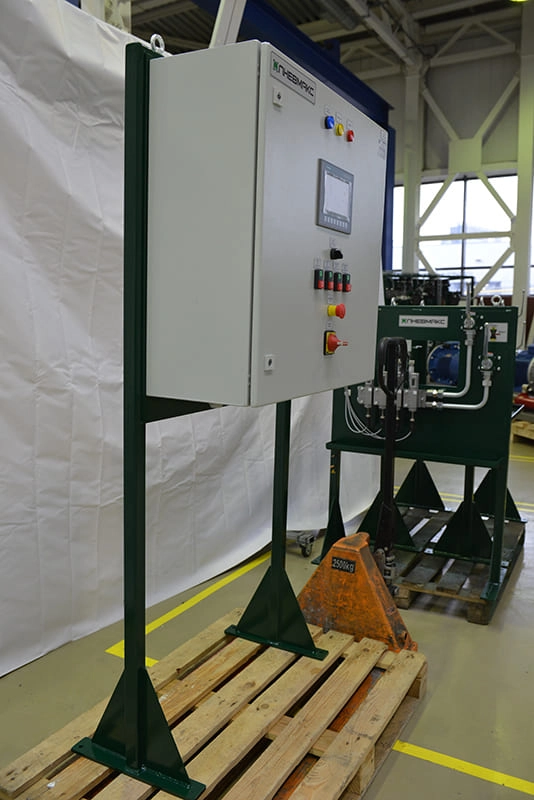

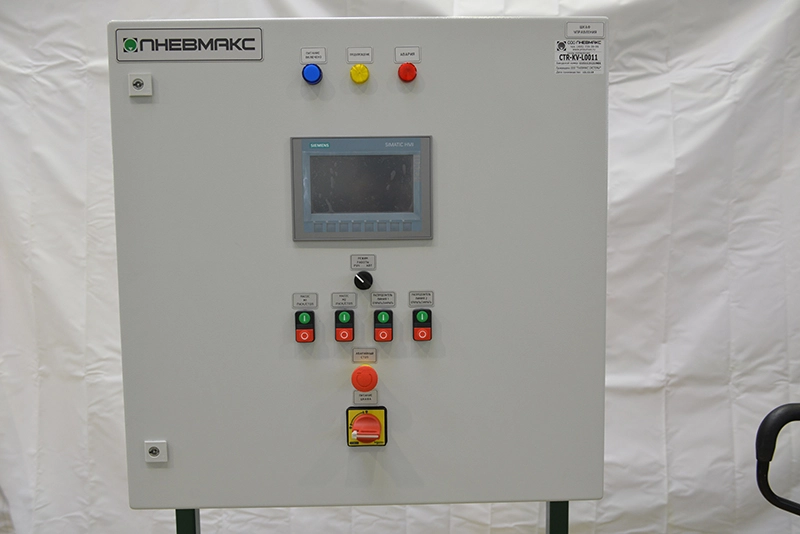

Система управления рассчитана на ручной и автоматический режимы. Основной силовой шкаф установлен на посту управления на расстоянии около 150 м от гидростанции. На самой станции размещен дублирующий шкаф, что позволяет управлять оборудованием непосредственно в зоне обслуживания.
Контроль состояния гидростанции включает давление, максимальную температуру рабочей жидкости, опасный и аварийный уровни масла в баке и состояние фильтрующих элементов.
Технические характеристики CTR-KV-L0011
| Параметр | Значение |
|---|---|
| Объект применения | Привалковая арматура стана 170 сортового цеха |
| Тип системы | Централизованная смазка масло-воздух |
| Количество обслуживаемых клетей | 14 |
| Черновая группа | 4 клети |
| Промежуточная группа | 8 клетей |
| Чистовая группа | 2 клети |
| Количество точек смазки | 56 |
| Объем гидробака | 390 л |
| Номинальное давление | 120 бар |
| Номинальный расход | 2,4 × 2 л/мин |
| Номинальная потребляемая мощность | 1,5 × 2 кВт |
| Количество мотор-насосных групп | 2, основная и резервная |
| Тип насосов | Нерегулируемые шестеренные |
| Рабочая жидкость | Гидравлическое минеральное масло Лукойл СТИЛО 220 |
| Тонкость фильтрации напорных фильтров | 10 мкм |
| Подогрев рабочей жидкости | ТЭНы общей мощностью 6 кВт |
| Подача сжатого воздуха | От цеховой магистрали |
| Режимы управления | Ручной и автоматический |
| Объем поставки | Комплект системы смазки, соединительные трубопроводы, РВД и электрические кабели |
