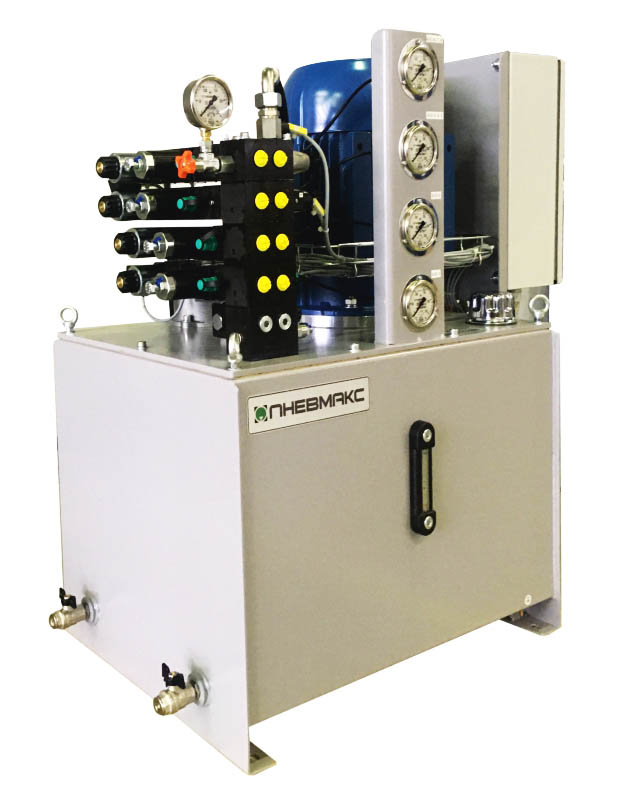

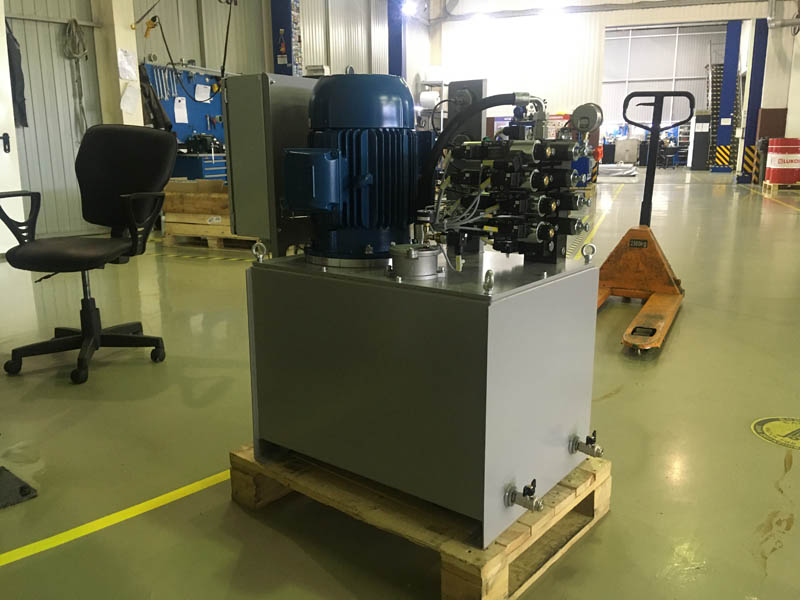

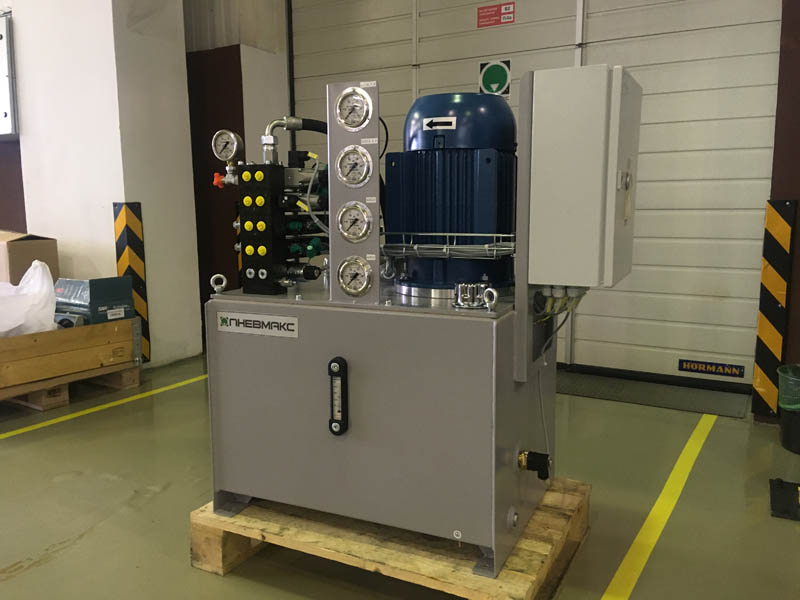

Гидростанция CTR-KV-B0884 для управления ножницами 1-382385-86-001

В рамках модернизации завода «Антильяна де Асеро им. Хосе Марти» в Республике Куба специалистами ПНЕВМАКС была разработана гидростанция CTR-KV-B0884 для управления механизмами ножниц 1-382385-86-001.

Гидросистема обеспечивает работу нескольких исполнительных механизмов оборудования:

гидроцилиндров зажима инструмента на столе;
гидроцилиндров зажима инструмента на ползуне;
гидроцилиндров режущего механизма.

В комплект поставки также вошли гидроцилиндры HC2L-63/45-1920-K0-S-11/2/1033/20.

Управление механизмами зажима и резки

Гидростанция обеспечивает питание и управление исполнительными гидроцилиндрами ножниц.

Для разных рабочих функций предусмотрена индивидуальная настройка параметров гидропривода:

редукционные клапаны позволяют регулировать давление для каждого типа гидроцилиндров;
дроссельные регуляторы используются для настройки скорости перемещения исполнительных механизмов;
гидрозамки удерживают гидроцилиндры в заданном положении при воздействии внешних нагрузок.

На магистралях управления гидроцилиндрами зажима установлены реле давления. Они передают информацию о давлении в системе и позволяют контролировать усилие зажима дистанционно.

Адаптация гидростанции под зарубежный объект

Гидростанция была разработана с учетом параметров электроснабжения объекта эксплуатации.

Поскольку параметры электросети завода отличаются от российских стандартов, в составе оборудования применен электродвигатель с характеристиками:

напряжение питания — 440 В;
частота питающей сети — 60 Гц.

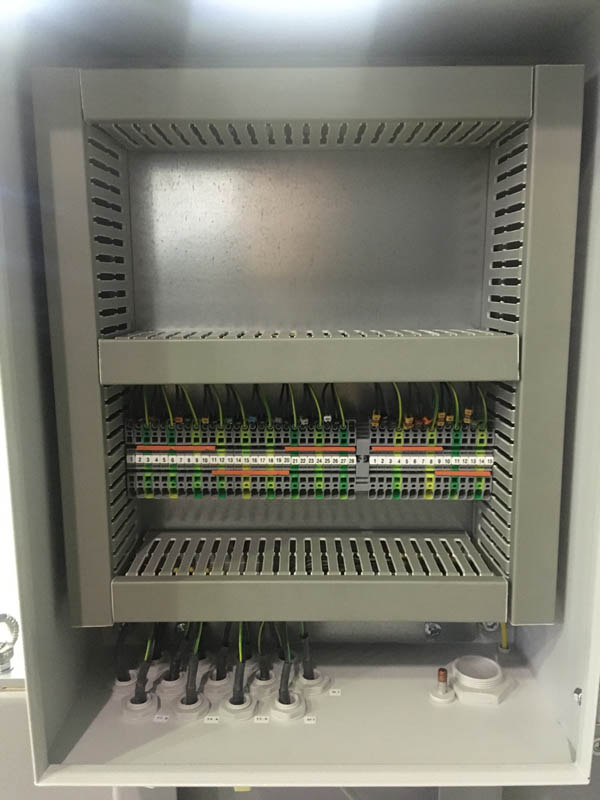

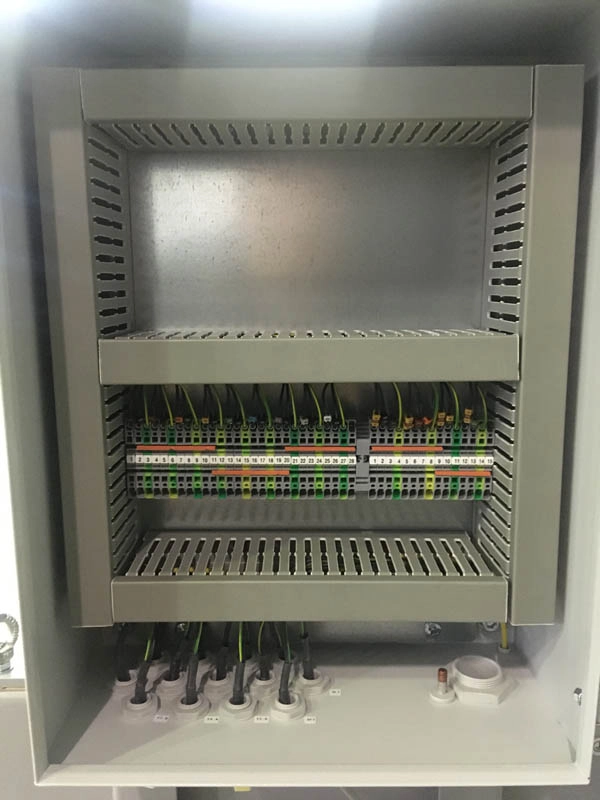

Для подключения к системе управления технологической линии гидростанция оснащена клеммной коробкой.

Конструкция и контроль параметров гидросистемы

В качестве силового агрегата используется мотор-насосная группа с нерегулируемым шестеренным насосом и электродвигателем.

Очистка рабочей жидкости выполняется сливным фильтром с тонкостью фильтрации 25 мкм.

Контур охлаждения в конструкции отсутствует по результатам теплового расчета.

Для контроля состояния оборудования установлены датчики:

давления рабочей жидкости;
максимальной температуры масла;
опасного и аварийного уровня рабочей жидкости в баке;
состояния фильтрующего элемента.

Система контроля обеспечивает получение информации о состоянии гидростанции в процессе эксплуатации.

Технические характеристики CTR-KV-B0884

объект применения — ножницы 1-382385-86-001;
назначение — управление механизмами зажима инструмента и режущего механизма;
объем гидробака — 100 л;
номинальное давление — 130 бар;
номинальный расход — 31 л/мин;
номинальная потребляемая мощность — 7,5 кВт;
рабочая жидкость — гидравлическое минеральное масло ISO VG 32–46;
тип насоса — нерегулируемый шестеренный;
тонкость фильтрации сливного фильтра — 25 мкм;
электродвигатель — 440 В, 60 Гц;
комплект поставки — гидростанция и гидроцилиндры HC2L-63/45-1920-K0-S-11/2/1033/20.
