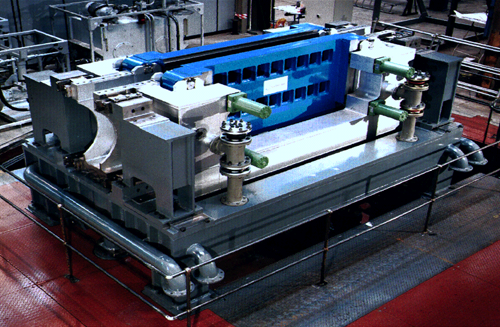

Сервоцилиндр механизма качания кристаллизатора HC3A-235/160/160-0050/SP

Для механизма качания кристаллизатора ПНЕВМАКС выполнила поставку сервоцилиндра HC3A-235/160/160-0050/SP в комплекте с гидроблоком, сервораспределителем и вспомогательной гидравлической аппаратурой.

Узел рассчитан на работу при давлении 280 бар, значительных радиальных нагрузках и высоких требованиях к динамике и позиционированию исполнительного механизма. В конструкцию сервоцилиндра встроен датчик перемещения SSI с разрешением 1 мкм, а гидравлическая аппаратура управления размещена непосредственно на цилиндре.

Гидростатические подшипники для восприятия радиальных нагрузок

В направляющей системе сервоцилиндра применены гидростатические подшипники. Между движущимися поверхностями поддерживается масляный слой, поэтому при штатной работе отсутствует непосредственный контакт штока и направляющей втулки.

Гидростатическая опора воспринимает радиальную нагрузку и распределяет ее по направляющим поверхностям цилиндра. Низкое трение при страгивании и движении особенно важно для механизма качания кристаллизатора, где исполнительный орган должен многократно менять направление без заметных скачков усилия.

Для ограничения хода предусмотрены передний демпфер длиной 10 мм и задний демпфер длиной 20 мм. Гидроцилиндр работает в диапазоне температур от -30 до +80 °C, окружающая рабочая среда - горячий пар.

Сервораспределитель и датчик положения на гидроцилиндре

Управление движением выполняет сервораспределитель MOOG D791-S16JOQO6VSX2-A. Он установлен непосредственно на гидроцилиндре вместе с гидроблоком и дополнительной клапанной аппаратурой.

Встроенный датчик перемещения SSI передает в систему управления информацию о фактическом положении поршня. Разрешение датчика составляет 1 мкм. По сигналу обратной связи система корректирует положение исполнительного механизма в процессе работы.

Сервораспределитель управляется токовым сигналом 4-20 мА. Для защиты аппаратуры от условий эксплуатации предусмотрен легкосъемный кожух с подводом охлаждающего воздуха и датчиком температуры.

Гидроблок и аккумуляторы быстродействующего привода

Гидроблок размером около 200 × 420 × 350 мм смонтирован непосредственно на сервоцилиндре. В его состав входят сервораспределитель, редукционный и предохранительные клапаны, гидрозамки, обратные клапаны, реле давления, дроссель и напорный фильтр с тонкостью фильтрации 5 мкм.

Для покрытия дополнительного расхода при быстродействующих переходных процессах используются три баллонных гидроаккумулятора объемом 5, 4 и 2,5 л. Они подключены к внутренним каналам гидроблока рядом с сервоклапаном.

Давление в обеих полостях цилиндра ограничивается предохранительными клапанами. Электрический индикатор загрязнения напорного фильтра позволяет контролировать состояние фильтрующего элемента во время эксплуатации.

Технические характеристики HC3A-235/160/160-0050/SP
