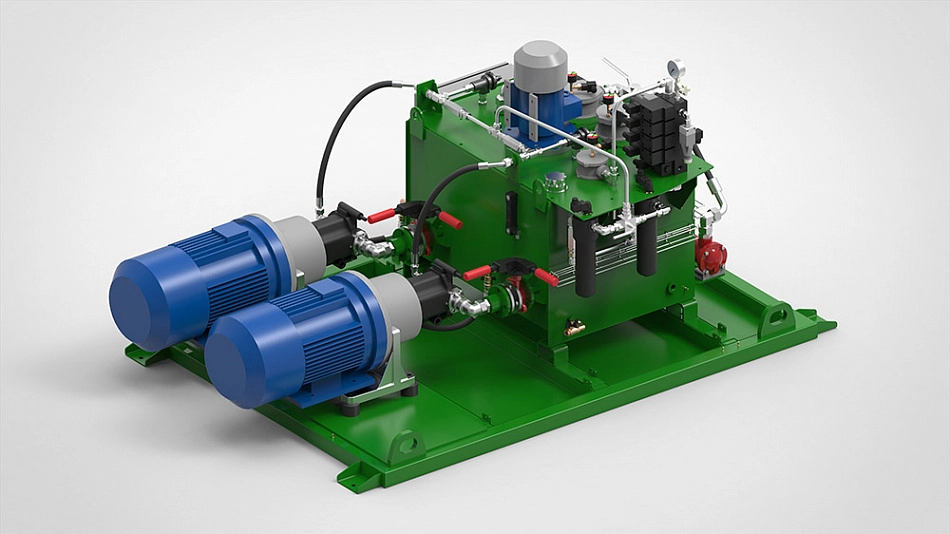

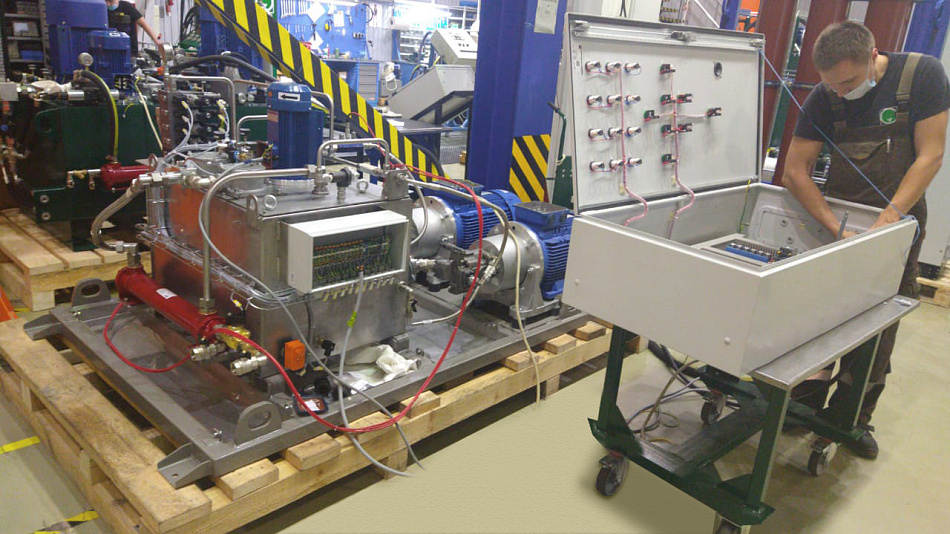

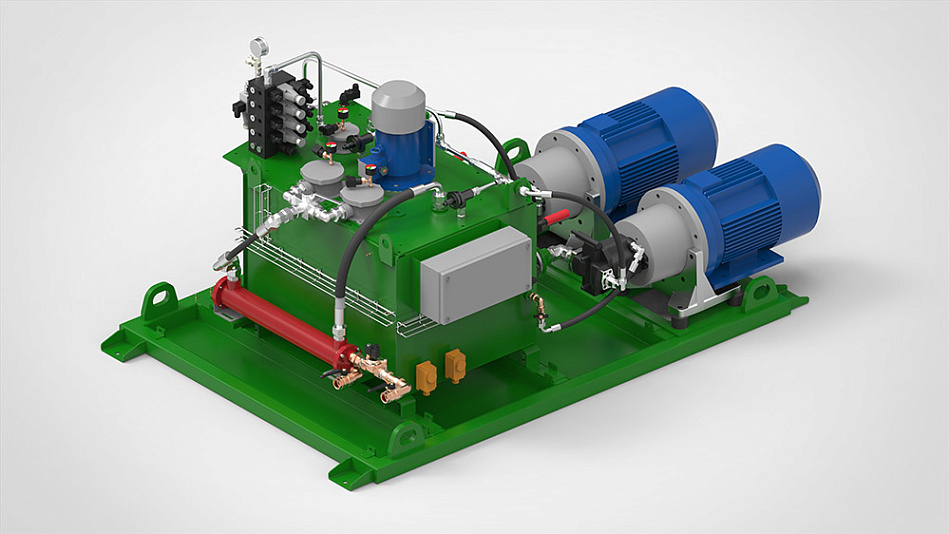

Гидростанция CTR-KV-B1005 разжима электродов в ЭСПЦ
Характеристики:
| наименование | количество | характеристики |
|
Бак гидравлический нержавеющий |
1 | 160 л |
|
Рабочее давление |
210 бар
|
|
|
Насос аксиально поршневой регулируемый |
2 |
рабочий объем 16.0 см3/об |
| Мощность электродвигателя | 2 | 15 кВт при 1500 об/мин |
|
Рабочая температура |
45°... 60° С
|
|
| Рабочая жидкость |
HFDU
|
|
|
Тонкость фильтрации сливная магистраль, напорная магистраль, магистраль фильтрации |
3 | 10 мкм |
|
Напряжение управления |
24 В
|
|
| Насос охлаждения |
1
|
|
|
Мощность электродвигателя системы охлаждения |
1 |
2,2 кВт при 1500 об/мин |
|
Мощность теплообменника |
1 | 10 кВт |
Гидростанция CTR-KV-B1005 предназначена для управления исполнительными механизмами механизма разжима электродов.
Применяемая гидравлическая аппаратура итальянского производства компании Duplomatic является унифицированной и взаимозаменяемой с современными аналогами зарубежных и отечественных производителей.
В качестве основного силового агрегата использована мотор-насосная группа с аксиально-поршневым насосом. Тонкость фильтрации сливного фильтра - 10 мкм. Насосная станция состоит из следующих основных элементов: гидробак, мотор-насосная группа с предохранительным клапаном, блок направляющих и регулирующих клапанов.
Маслостанция представляет собой стальной гидробак объёмом, достаточным для обеспечения нормальной работы гидросистемы с данным расходом, с горизонтально-расположенной мотор-насосной группой.
Бак оснащён визуальным указателем уровня масла, воздушным фильтром (сапуном), отверстием с пробкой для слива рабочей жидкости, также на баке установлен сливной фильтр, предназначенный для очистки масла. Фильтр оснащен предохранительным (by-pass) клапаном, защищающим фильтр от поломки при загрязнении фильтрующего элемента и визуальным индикатором загрязнения.
Крутящий момент от электродвигателя передается насосу через кулачковую муфту с демпфирующей проставкой, что снижает уровень шума при работе аппарата. Электродвигатель крепиться к насосу при помощи «колокола». Контур кондиционирования и фильтрации рабочей жидкости реализован на базе водяного теплообменника, установленного на сливной магистрали системы. Контроль температуры рабочей жидкости осуществляется посредством датчиков температуры.
Гидравлический агрегат производится в соответствии с общепризнанными техническими правилами. После сборки агрегат проходит обязательные испытания. Гарантийный период составляет 24 месяца с момента ввода в эксплуатацию, но не более 30 месяцев с даты отгрузки, при условии, что оборудование установлено и эксплуатируется в соответствии с требованиями Технико-эксплуатационной документации. Гарантия не распространяется на быстроизнашивающиеся элементы (фильтроэлементы, резиновые баллоны для гидроаккумулятора, РВД, манометры и т.д.).
