Каскад-заправщик CTR-KV-C0247 для смазочных станций

Каскад-заправщик CTR-KV-C0247 предназначен для автоматического пополнения пластичной смазкой шести независимых смазочных станций. Подача выполняется из стандартной бочки с помощью пневматического насоса, а распределение смазочного материала между станциями осуществляется последовательно в автоматическом режиме.

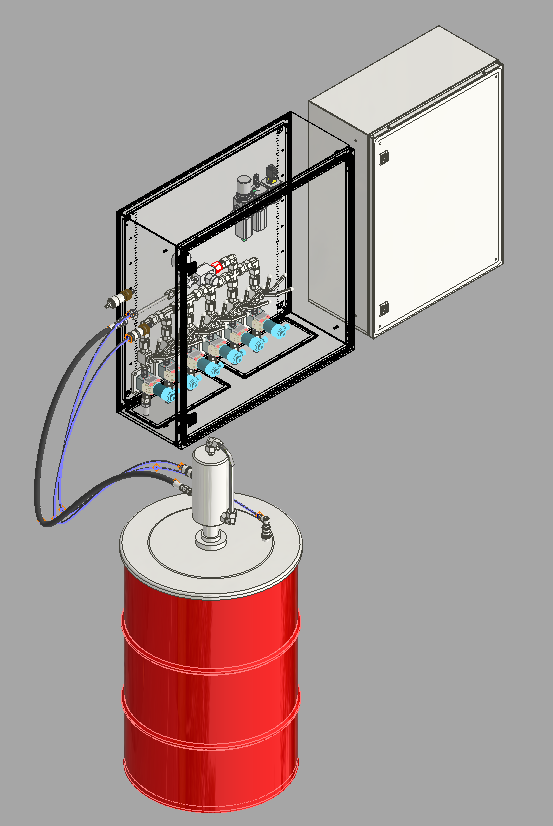

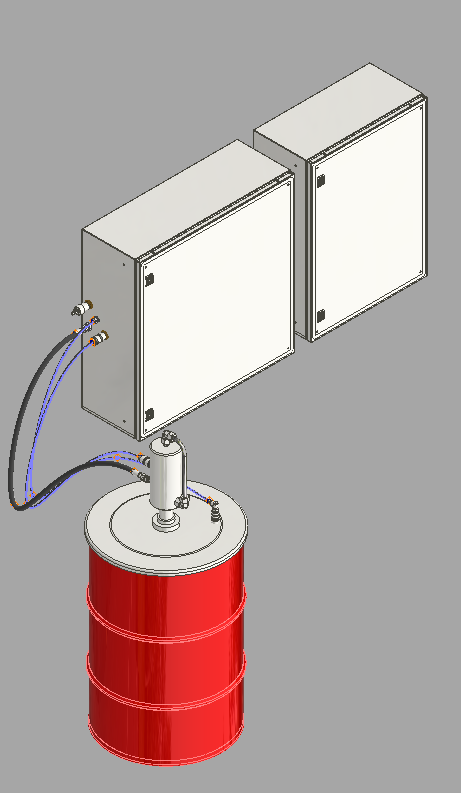

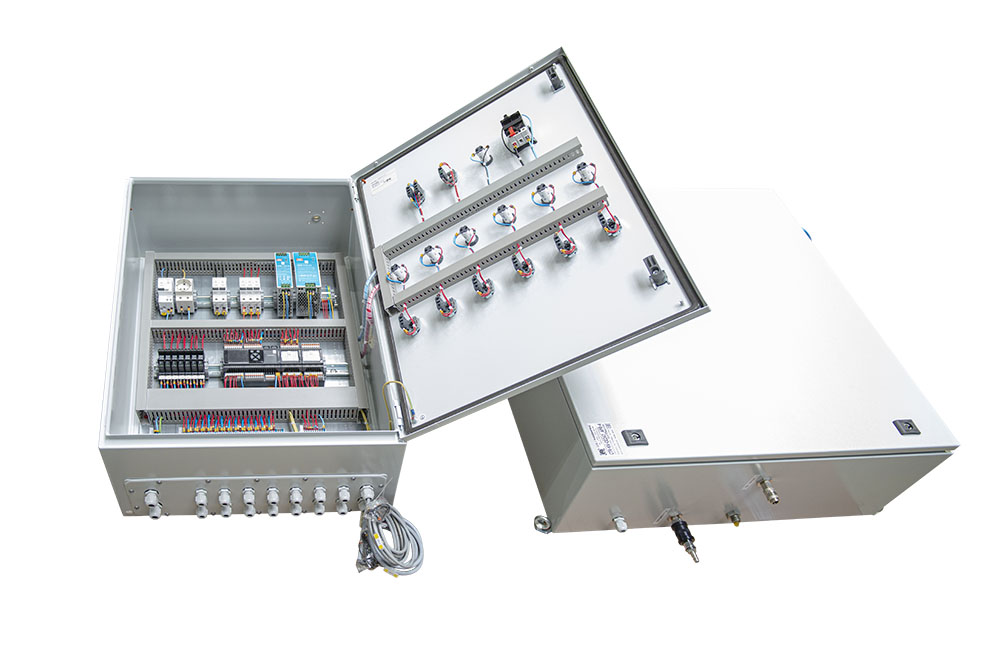

В состав системы входят бочковый насос, распределительный шкаф, шкаф управления, световая сигнализация и датчики уровня смазки в резервуарах обслуживаемых станций. Система управления построена на контроллере Segnetics и использует сигналы уровня для организации цикла автоматической заправки.

Автоматическая заправка шести смазочных станций

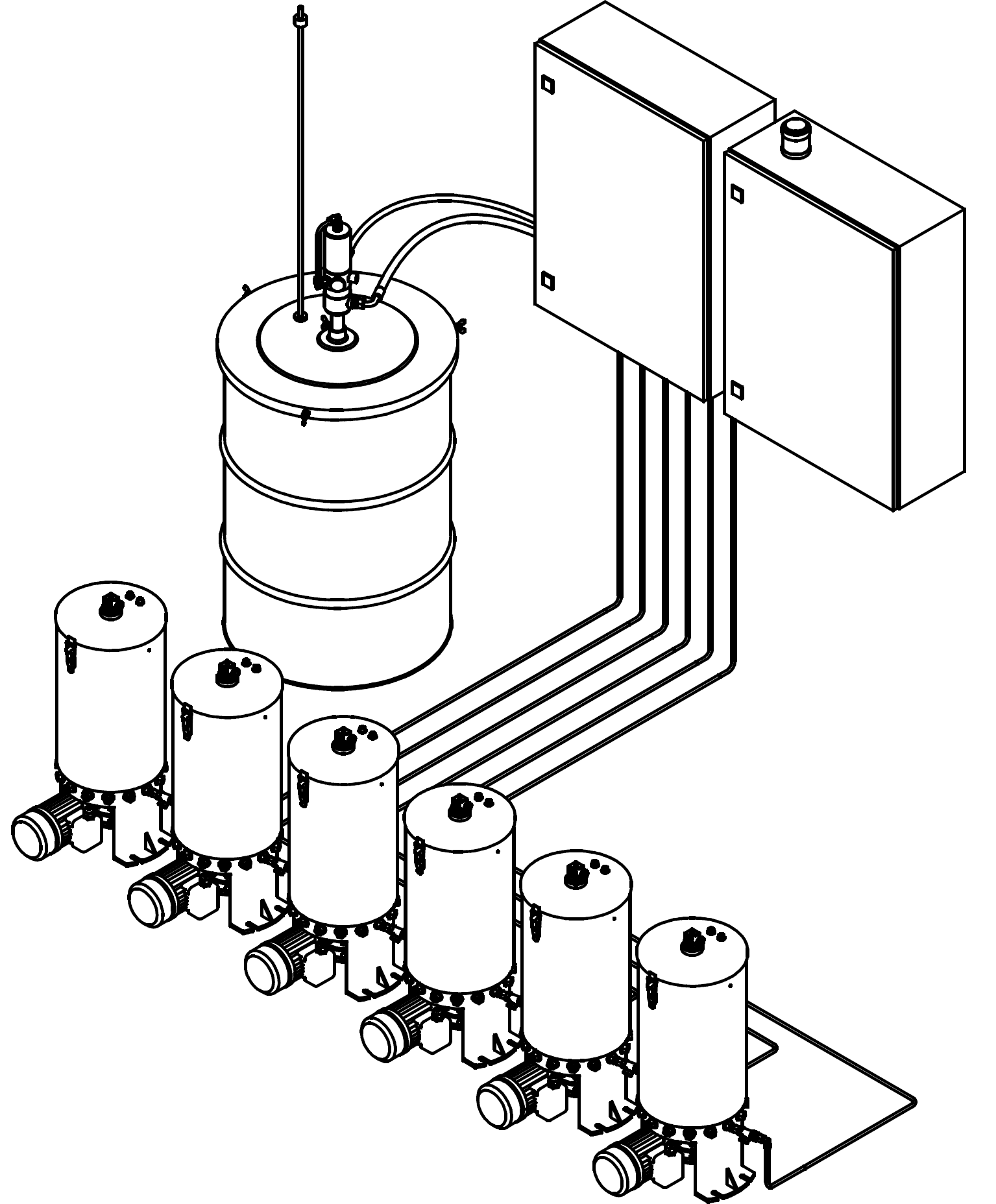

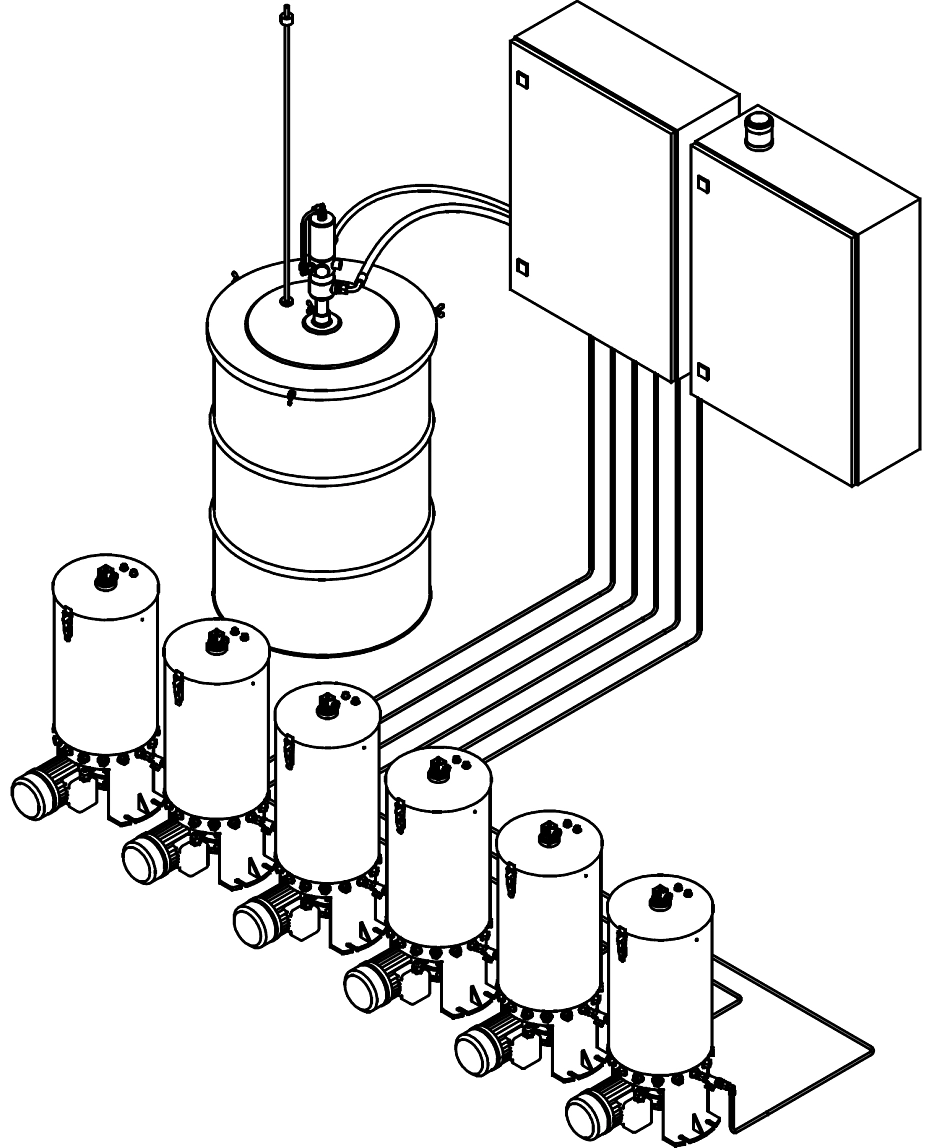

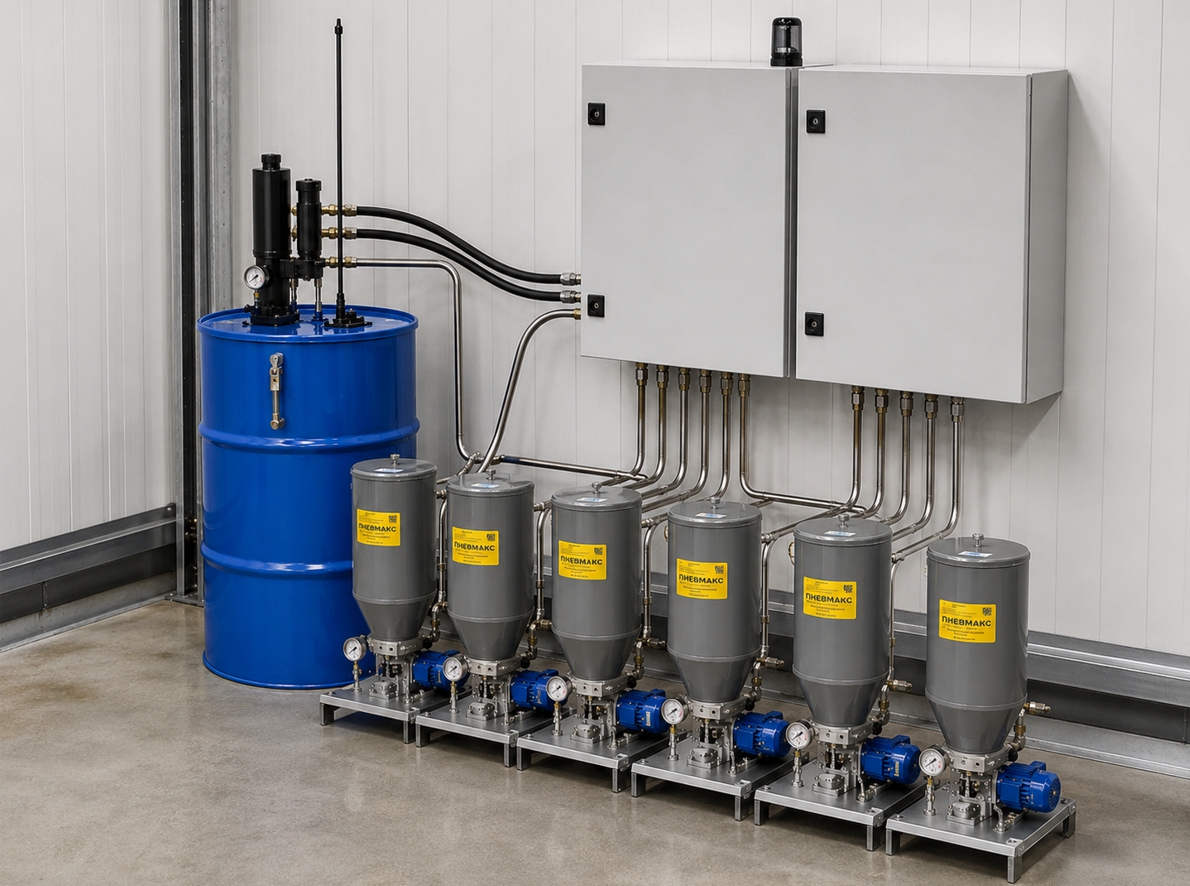

CTR-KV-C0247 объединяет шесть отдельных станций смазки в общую систему пополнения. При снижении уровня смазочного материала соответствующая станция включается в цикл заправки, после чего пластичная смазка подается к ней через распределительную часть системы.

Номинальная подача каскад-заправщика составляет 700 см³/мин, рабочее давление — 350 бар, максимальное — 400 бар. Система рассчитана на работу с пластичными смазками консистенции до NLGI 2 и стандартными бочками объемом 180–220 л.

Пневматический привод и распределение смазки

Источником подачи служит пневматический бочковый насос с коэффициентом усиления давления 50:1. Для его работы требуется сжатый воздух давлением от 4 до 8 бар; максимальное потребление воздуха составляет 180 дм³/мин.

Пневматический привод преобразует энергию сжатого воздуха в возвратно-поступательное движение рабочего поршня насоса, который подает пластичный смазочный материал в напорную магистраль. Далее поток распределяется между подключенными станциями через распределительный шкаф в соответствии с алгоритмом автоматической заправки.

Контроль и управление системой заправки

Датчики уровня контролируют запас смазочного материала в резервуарах обслуживаемых станций и передают сигналы в систему управления. Контроллер формирует команды на последовательную заправку, а световая сигнализация используется для индикации состояния оборудования.

Каскадная схема позволяет использовать один источник подачи пластичной смазки для автоматического обслуживания нескольких независимых станций. Рабочий диапазон температуры системы составляет от −25 до +60 °C.

Технические характеристики CTR-KV-C0247
