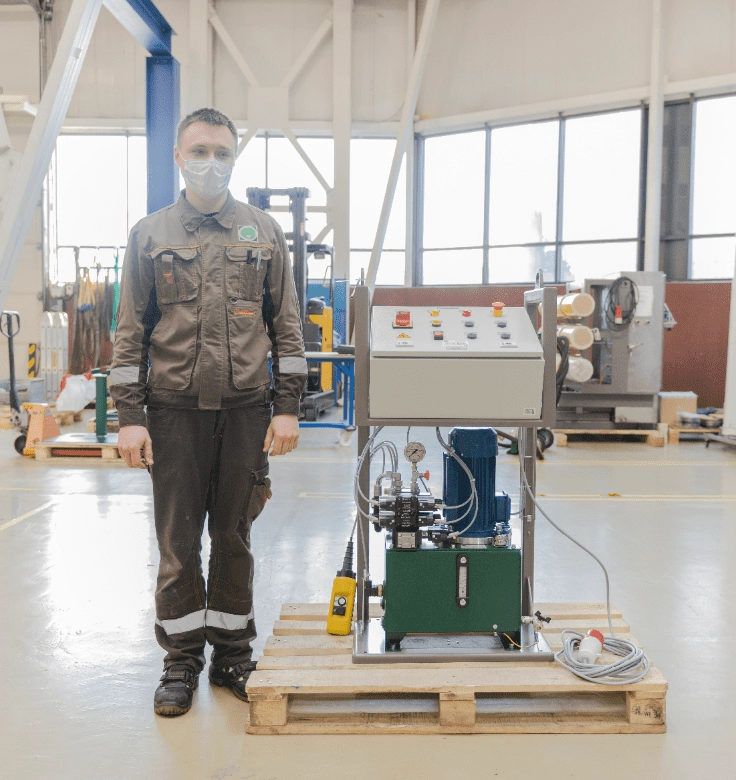

Гидростанция CTR-KV-B1420 сервисного обслуживания сталь-ковша

Гидростанция CTR-KV-B1420 предназначена для гидравлического оборудования, используемого при сервисном обслуживании установки «сталь-ковш» сталеплавильного производства. Резервуар с рабочей жидкостью, насосный агрегат и электрическая часть смонтированы на едином металлическом каркасе, образуя компактный автономный гидравлический агрегат.

Максимальное рабочее давление станции составляет 180 бар, суммарная подача насосов — 5 л/мин, установленная мощность электродвигателей — 2,2 кВт. Электродвигатель питается от трехфазной сети 380 В, 50 Гц, управляющее напряжение гидроаппаратуры — 24 В DC.

Компоновка гидростанции CTR-KV-B1420

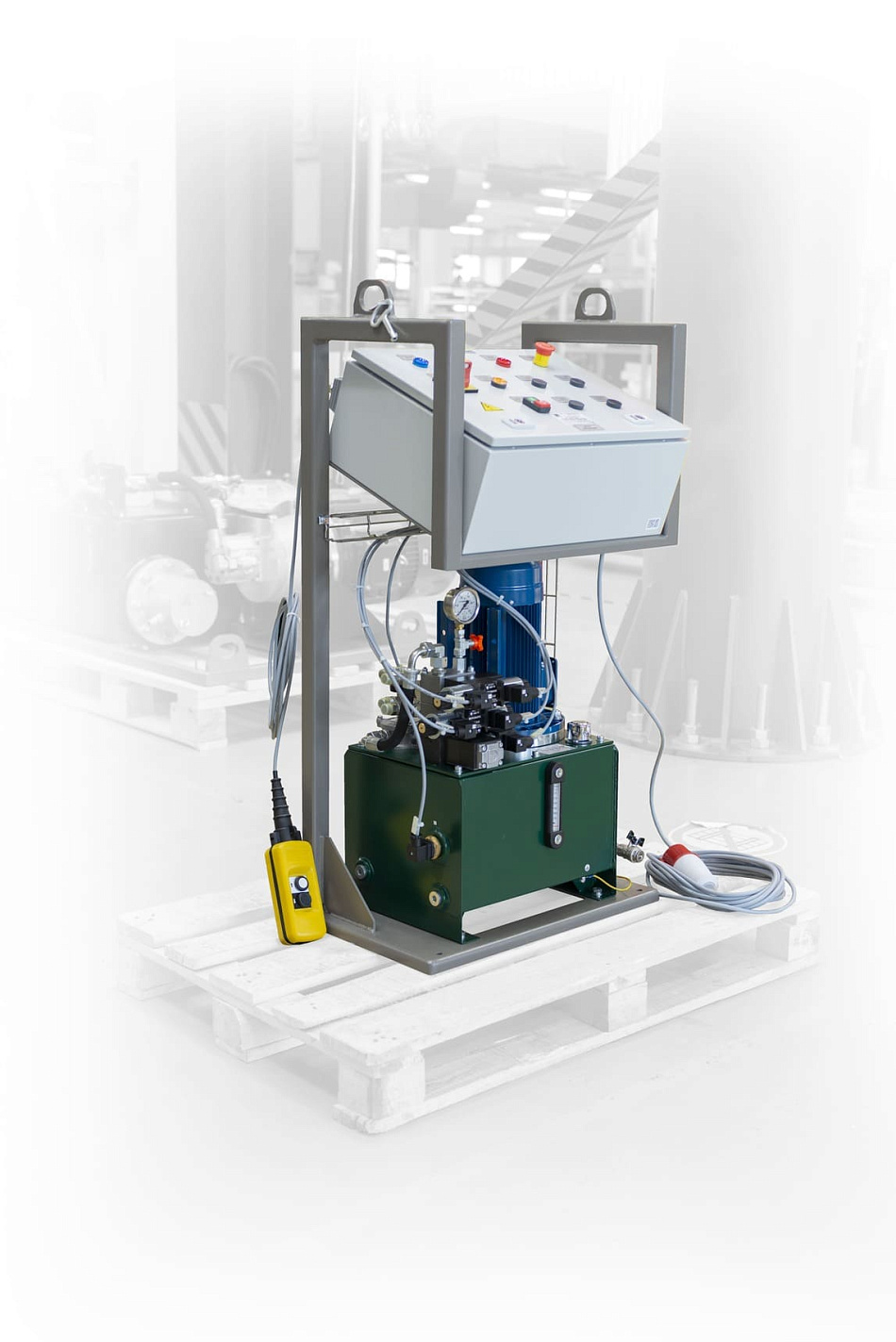

Мотор-насосный агрегат, блок гидрораспределителей и фильтр обратной линии размещены на верхней части масляного резервуара. В силовой части применяется шестеренный насос с электродвигателем, соединенными через опору и муфту. Такая компоновка обеспечивает доступ к основным элементам гидростанции при техническом обслуживании. На резервуаре предусмотрен визуальный указатель уровня рабочей жидкости, а для заправки и слива масла используются отдельные технологические элементы.

Местное управление гидравлическим агрегатом

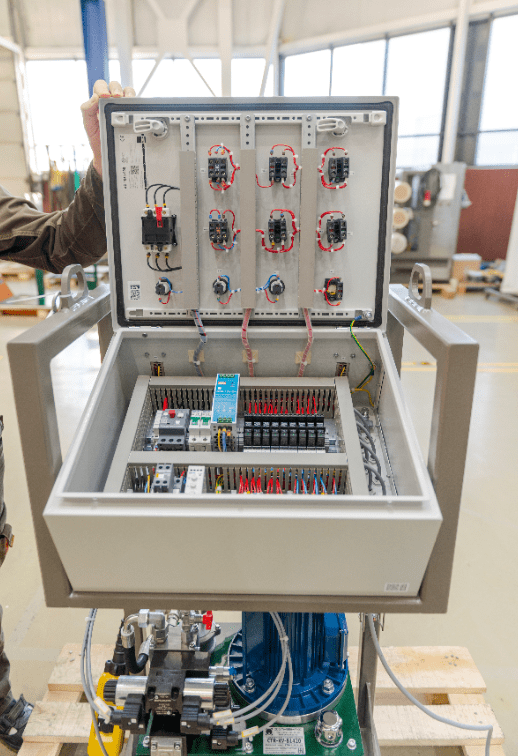

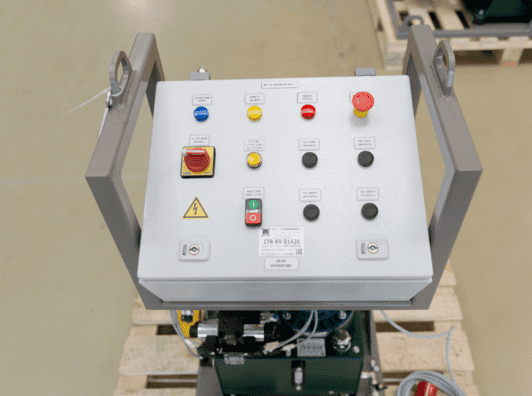

Блок электрического управления входит в общую конструкцию станции и оснащен органами местного управления. Оператор может выполнять необходимые команды непосредственно с гидроагрегата без отдельного выносного пульта.

Технические характеристики CTR-KV-B1420
