Гидростанция CTR-KV-B0693 для управления приводами оборудования шихтоподачи комплекса доменной печи

Гидросистема CTR-KV-B0693 обслуживает оборудование шихтоподачи бункерной эстакады комплекса доменной печи. В её состав входят две гидростанции, 28 индивидуальных гидроблоков BLKV03-0207 и 28 гидроцилиндров HC3F-63/40-0400-K3-S-0-11/10, управляющих механизмами загрузки и подготовки агломерата, окатышей, добавок и кокса.

Каждый исполнительный механизм имеет собственный гидроблок с гидрозамком и дросселем. Гидрозамок удерживает гидроцилиндр в заданном положении после завершения движения, а дроссель позволяет отдельно настраивать скорость перемещения конкретного механизма.

Гидросистема шихтоподачи доменной печи

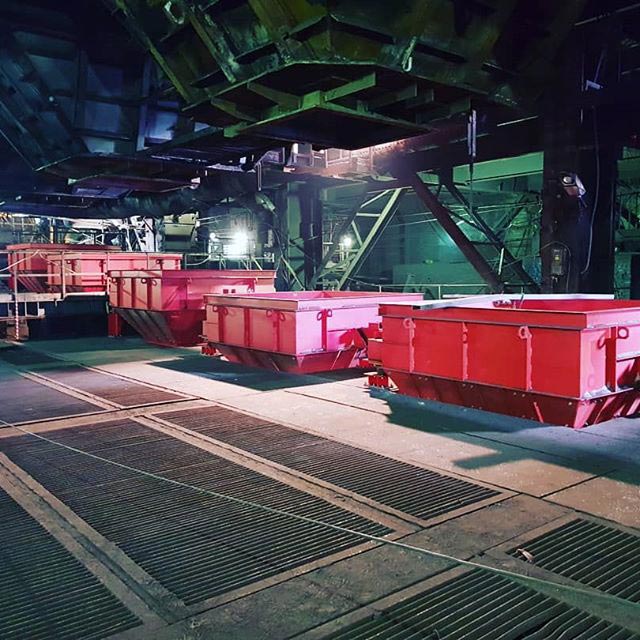

Система управляет затворами весовых устройств для агломерата, окатышей и добавок, разгрузочными затворами бункеров отсевов мелочи кокса, а также разгрузочным клапаном бункера отсева мелочи агломерата и железофлюса.

Распределённая схема с индивидуальными гидроблоками позволяет регулировать скорость и фиксировать положение каждого из 28 гидроцилиндров непосредственно в его рабочем контуре.

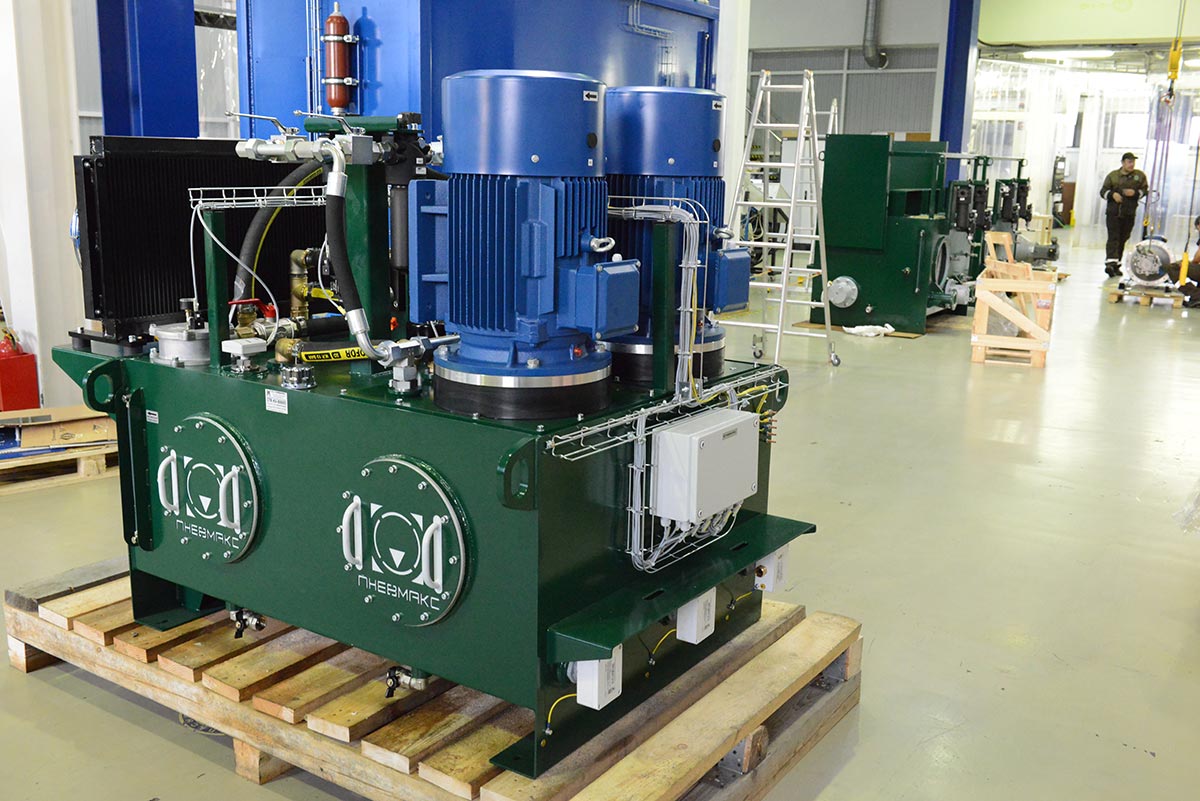

Две гидростанции с резервированием работы

Обе гидростанции работают как единая система. В каждой установлены мотор-насосные группы с нерегулируемыми шестерёнными насосами, один из силовых агрегатов предусмотрен как резервный.

При нештатной ситуации гидросистема может перейти на работу от одной станции и сохранить управление исполнительными механизмами шихтоподачи. Номинальное давление составляет 100 + 6 бар, номинальный расход — 116 + 105 л/мин.

Фильтрация, охлаждение и контроль состояния

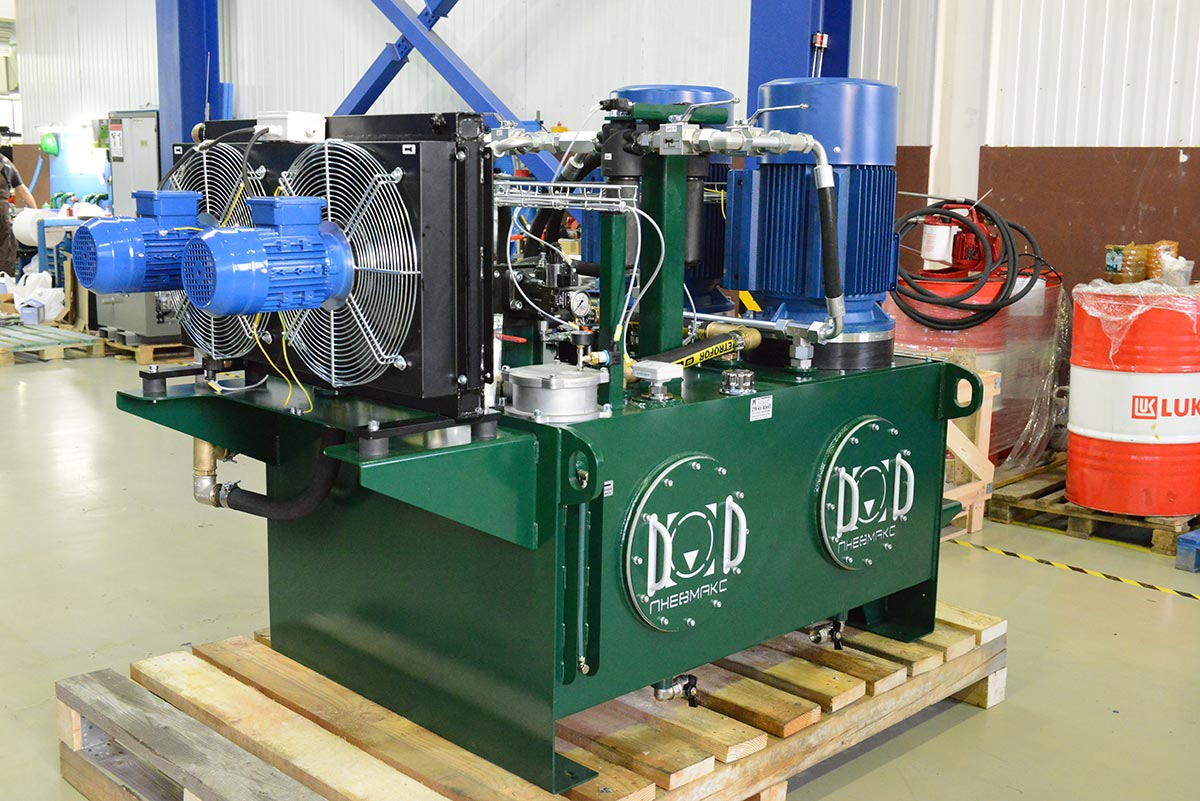

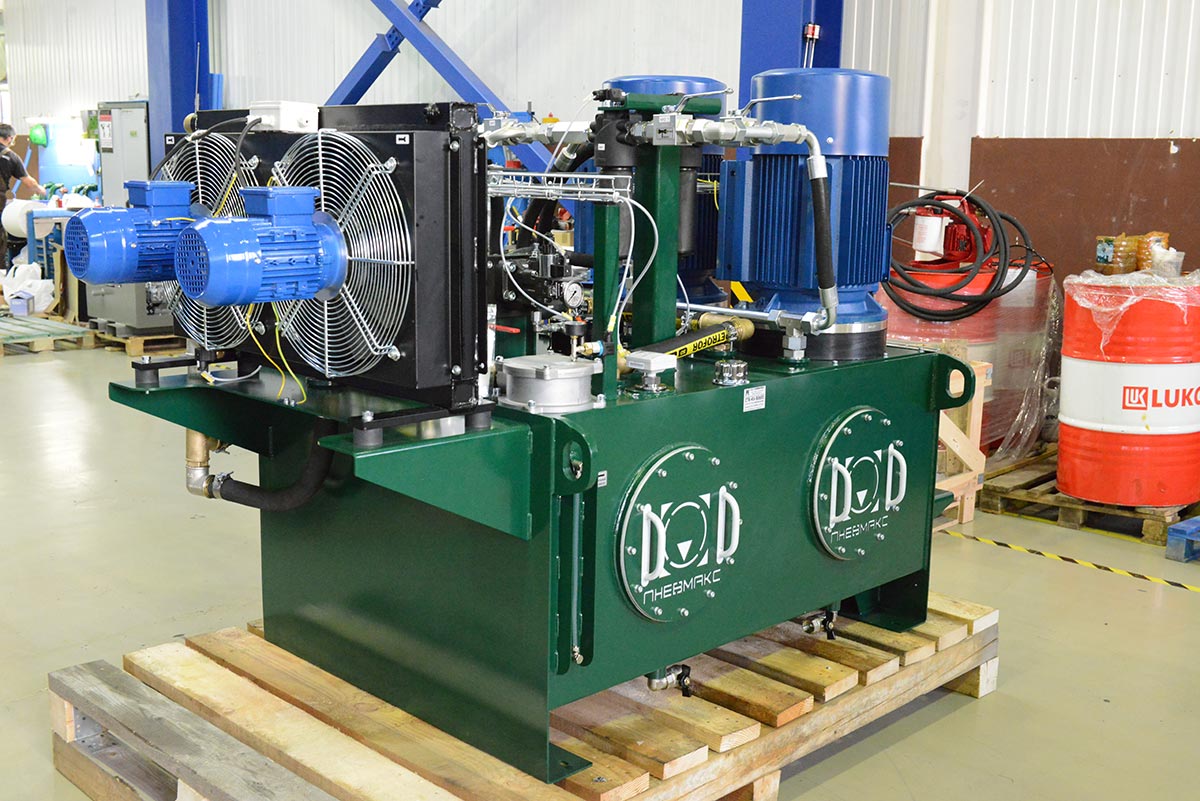

Рабочая жидкость очищается напорными и сливными фильтрами с тонкостью фильтрации 10 мкм. Для отвода тепла на сливной магистрали насоса низкого давления установлен воздушный теплообменник, а перед запуском масло может подогреваться тремя ТЭНами мощностью по 1 кВт на каждой гидростанции.

Система контроля отслеживает повышенное давление, максимальную температуру рабочей жидкости, минимальный уровень масла в баке и положение всасывающих кранов насосов. Электрические сигналы от оборудования сведены в клеммные коробки гидростанций, а блокировки предотвращают включение оборудования при состояниях, способных привести к отказу гидросистемы или повреждению механизмов.

Основные технические характеристики CTR-KV-B0693
