Гидростанция CTR-KV-B1490 для станка шлифовального с ЧПУ СТШ эко
Характеристики:
|
Рабочее давление |
35 бар |
|
Суммарная мощность |
1.1 кВт |
|
Питание электродвигателя |
380В/50Гц, 3 фазы |
|
Питание управления клапанами |
24В пост.ток |

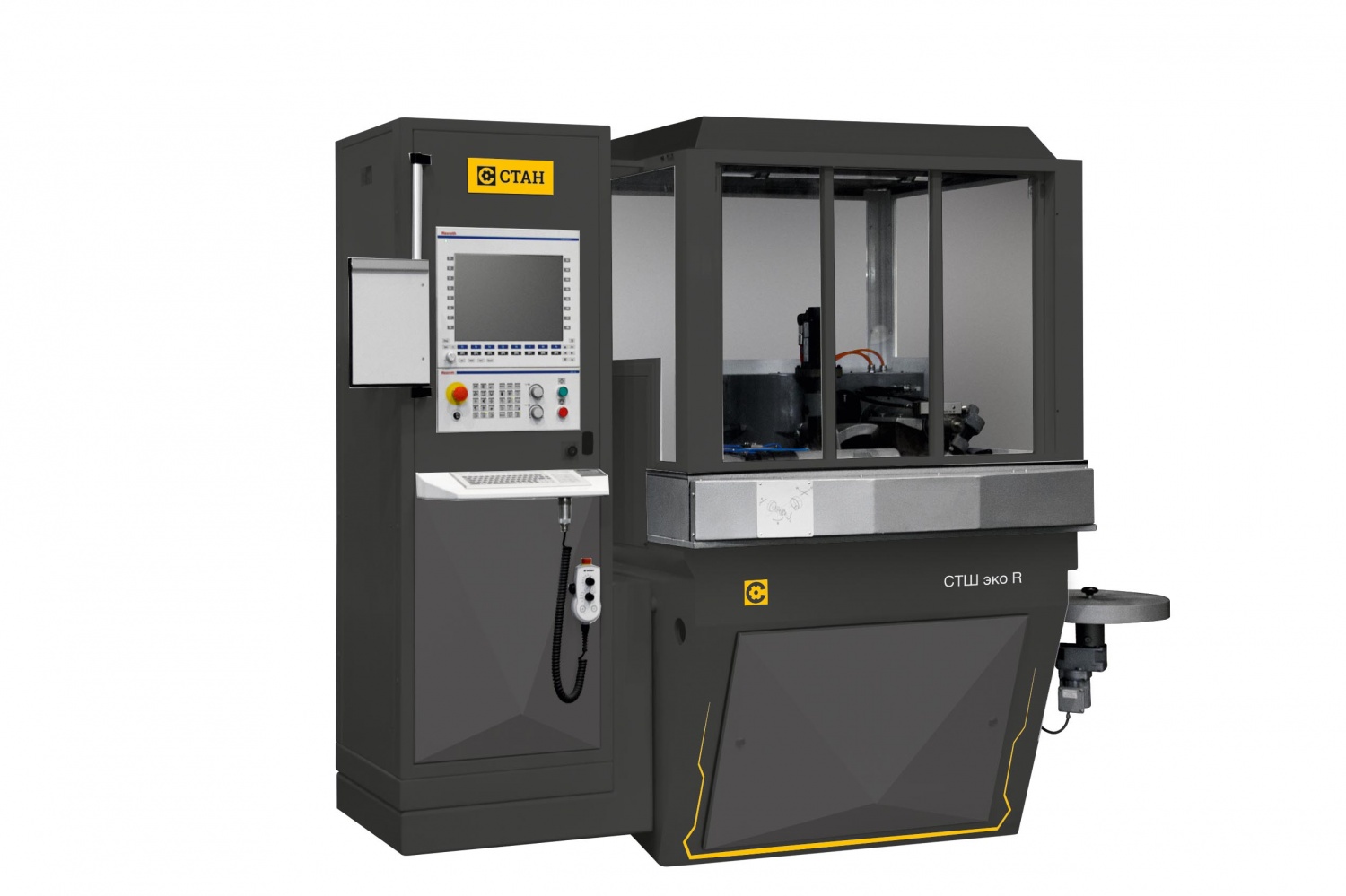

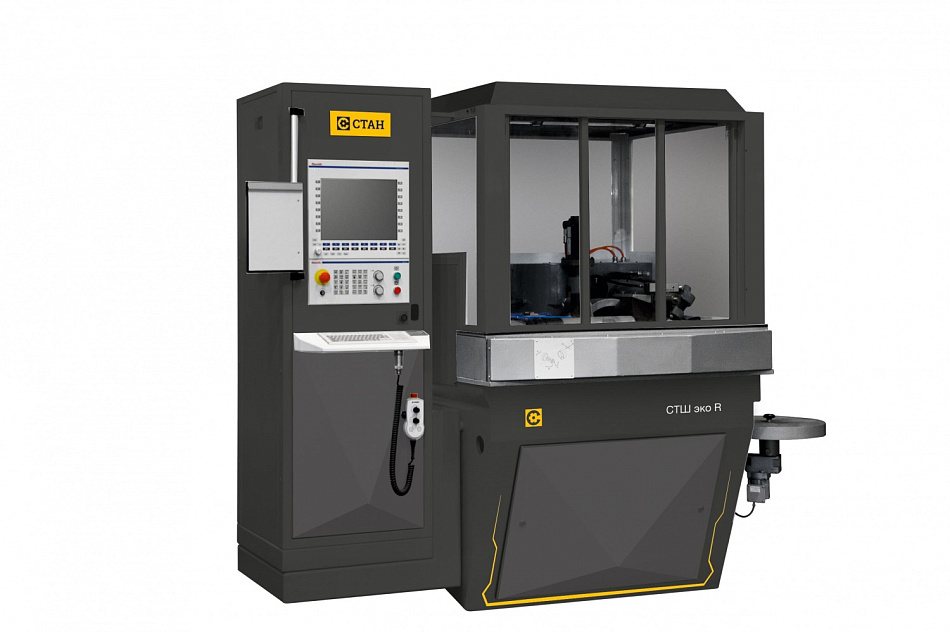

Шлифовальные станки с ЧПУ моделей СТШ эко предназначены для шлифования периферийных поверхностей режущих пластин, твердосплавных пластин, а также деталей, аналогичных геометрических параметров из конструкционных сплавов.
Гидростанция предназначена для управления исполнительными механизмами шлифовального станка с ЧПУ.
Применяемая гидравлическая аппаратура итальянского производства компании Duplomatic является унифицированной и взаимозаменяемой с современными аналогами зарубежных и отечественных производителей.
В качестве основного силового агрегата использована мотор-насосная группа с шестеренным насосом. Тонкость фильтрации сливного фильтра - 25 мкм, напорного фильтра - 10 мкм.

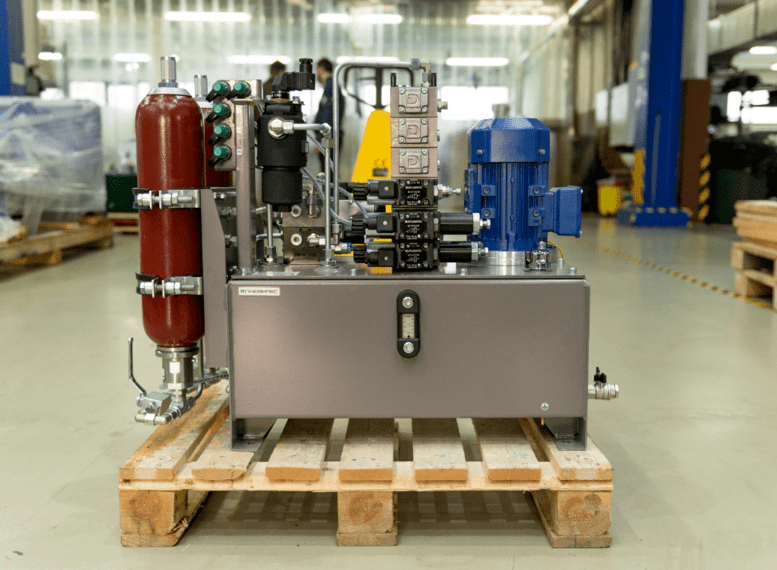

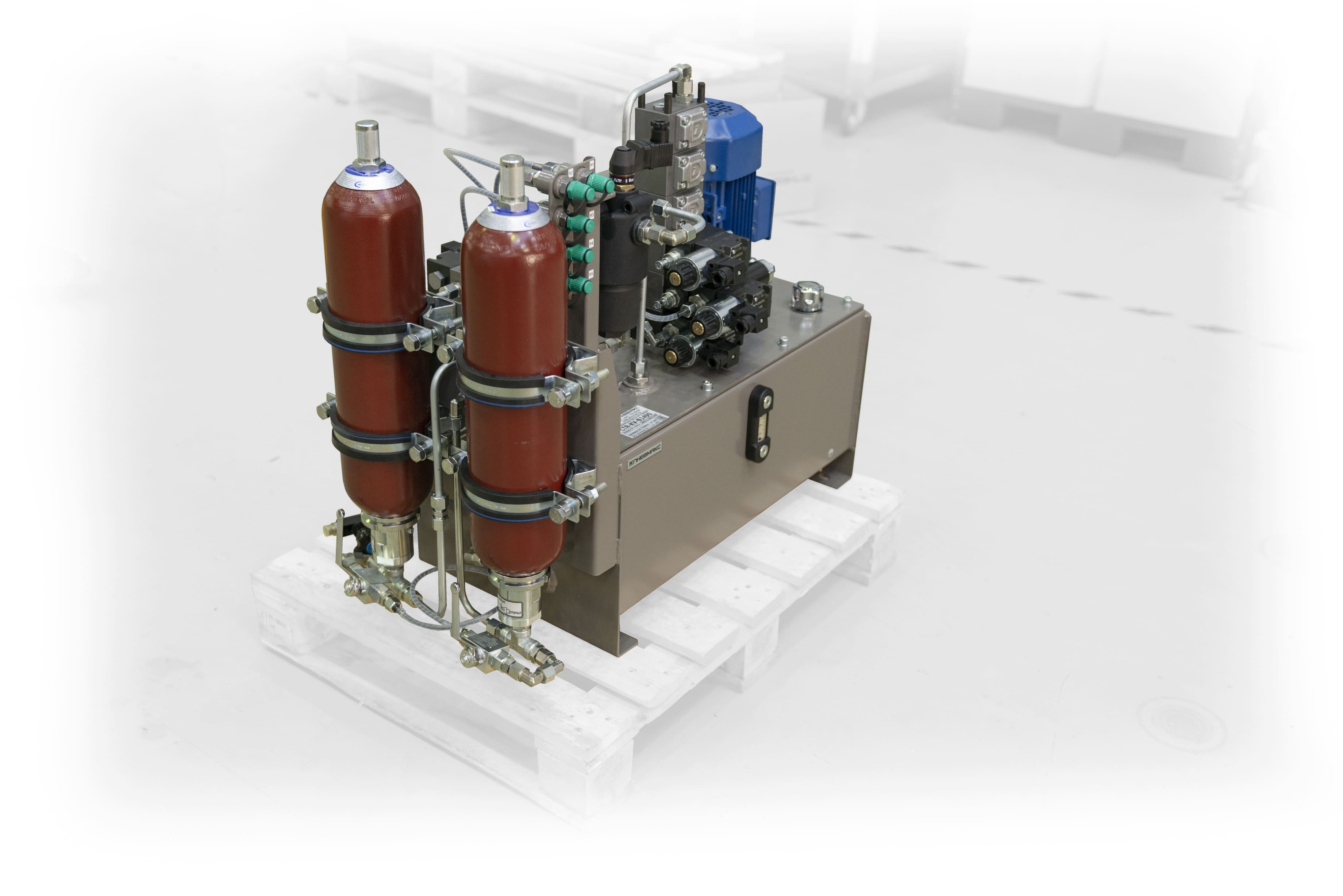

Насосная станция состоит из следующих основных элементов: гидробак, мотор-насосная группа с предохранительным клапаном, блок направляющих и регулирующих клапанов, гидроаккумуляторы.
Маслостанция представляет собой стальной гидробак объёмом, достаточным для обеспечения нормальной работы гидросистемы с данным расходом, с вертикально-расположенной мотор-насосной группой. Бак оснащён визуальным указателем уровня масла, воздушным фильтром (сапуном), отверстием с пробкой для слива рабочей жидкости, также на баке установлен сливной фильтр, предназначенный для очистки масла. Фильтр оснащен предохранительным (by-pass) клапаном, защищающим фильтр от поломки при загрязнении фильтрующего элемента и визуальным индикатором загрязнения.

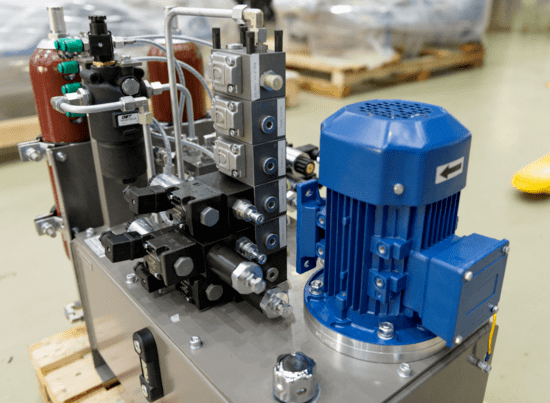

Крутящий момент от электродвигателя передается насосу через кулачковую муфту с демпфирующей проставкой, что снижает уровень шума при работе аппарата. Электродвигатель крепиться к насосу при помощи «колокола».
Гидравлический агрегат производится в соответствии с общепризнанными техническими правилами. После сборки агрегат проходит обязательные испытания. Гарантийный период составляет 24 месяца с момента ввода в эксплуатацию, но не более 30 месяцев с даты отгрузки, при условии, что оборудование установлено и эксплуатируется в соответствии с требованиями Технико-эксплуатационной документации. Гарантия не распространяется на быстроизнашивающиеся элементы (фильтроэлементы, резиновые баллоны для гидроаккумулятора, РВД, манометры и т.д.).
